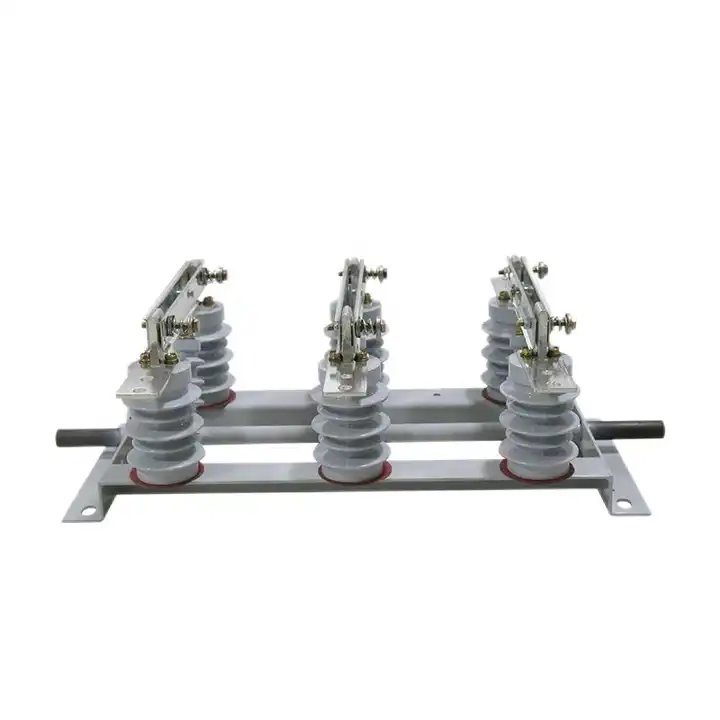

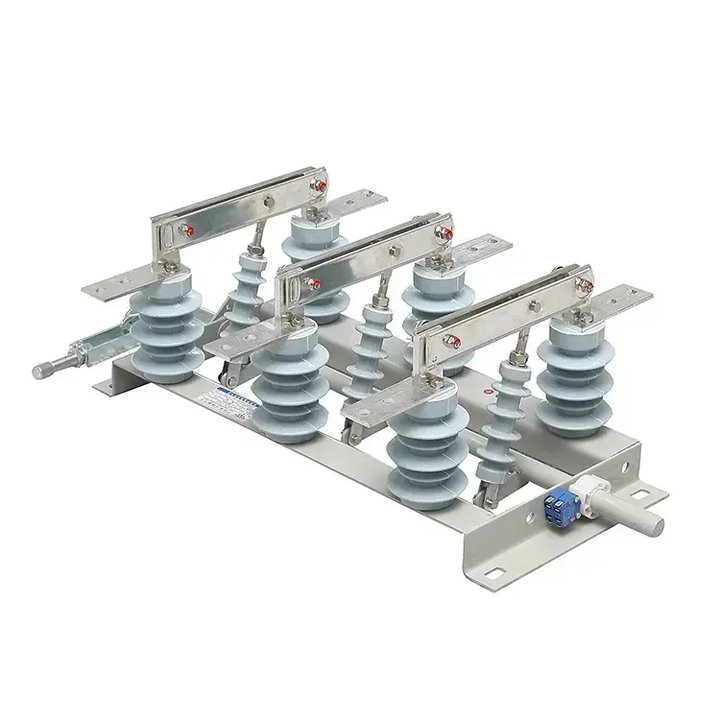

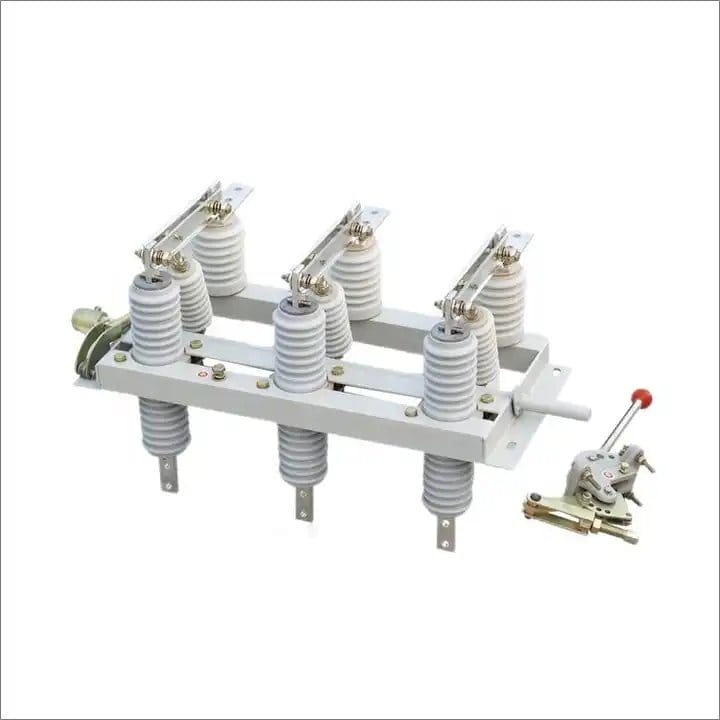

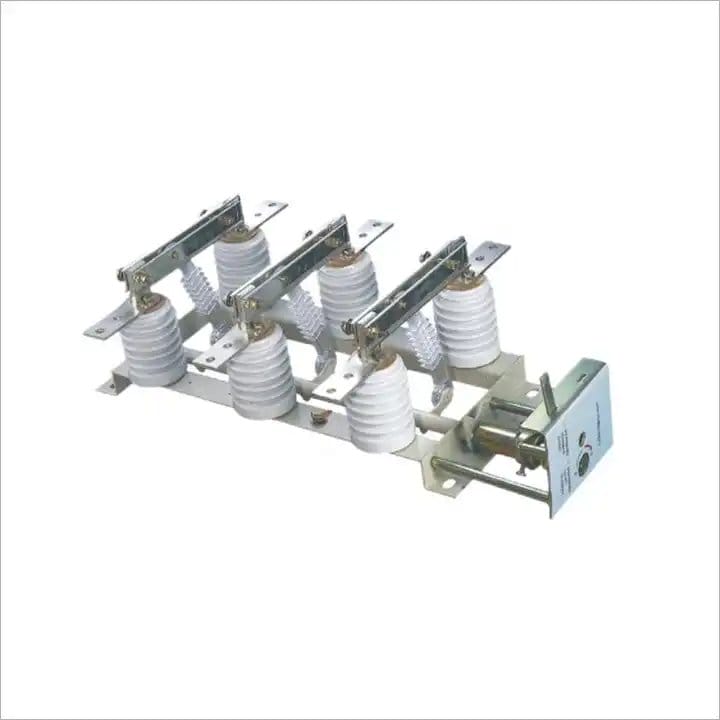

Lugao یک تامین کننده کلید قطع کننده نوع داخلی 24KV است. کلید قطع کننده داخلی نوع GN19-12/400، 630، 1000، 1250 دارای یک قطعه رسانا است که توسط دو عایق ستونی برای هر فاز به پایه ثابت می شود. (نوع GN19-12C/400، 630، 1000، 1250 دارای یک عایق ستونی و یک عایق پوشش چینی است.) سه فاز به صورت موازی چیده شده اند و قسمت رسانا شامل تماس های ساکن چاقوهای تماسی و نگهدارنده های تماسی (یا میله های رسانا) است. . هر فاز از چاقوی تماسی به وسط مقره کراوات متصل می شود و عایق کراواتی روی پایه دوک نصب شده است. دوک از طریق دسته به شاتون (ارائه شده توسط کاربر) و مکانیسم متحرک نوع CS6-1 متصل می شود.

چاقوی تماسی اتصال از دو صفحه مسی شکاف دار ساخته شده است که هم ناحیه اتلاف گرما و هم استحکام مکانیکی را افزایش می دهد. این طراحی دمای پایین را کاهش می دهد و پایداری دینامیکی کلید قطع کننده داخلی را بهبود می بخشد. یک سر چاقوی تماسی با استفاده از یک پیچ (car of Shaw) به بلوک تماس (یا روی میله رسانا) بسته می شود. GN19-12/1000، 1250 دارای نصب یک صفحه قفل مغناطیسی است که برای افزایش جاذبه بین دو چاقوی تماس شیار در طول جریان اتصال کوتاه بزرگ عمل می کند. کلیدهای قطع کننده داخلی 630 GN19-12/400 دارای محدودیت کمی برای عبور جریان هستند و نیاز به صفحه قفل مغناطیسی را از بین می برند.

24KV نوع داخلی محیط عملیاتی سوئیچ قطع اتصال

دمای محیط: -25°C ~ +40°C;

ارتفاع: ≤1000 متر؛

رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90%؛

شدت زلزله: ≤8 سطح.

مکان های نصب: بدون آتش سوزی، خطر انفجار، کثیف جدی، خوردگی شیمیایی یا لرزش شدید.

ویژگی های محصول سوئیچ قطع اتصال نوع داخلی 24KV

ویژگی های سوئیچ قطع کننده نوع داخلی 24KV
