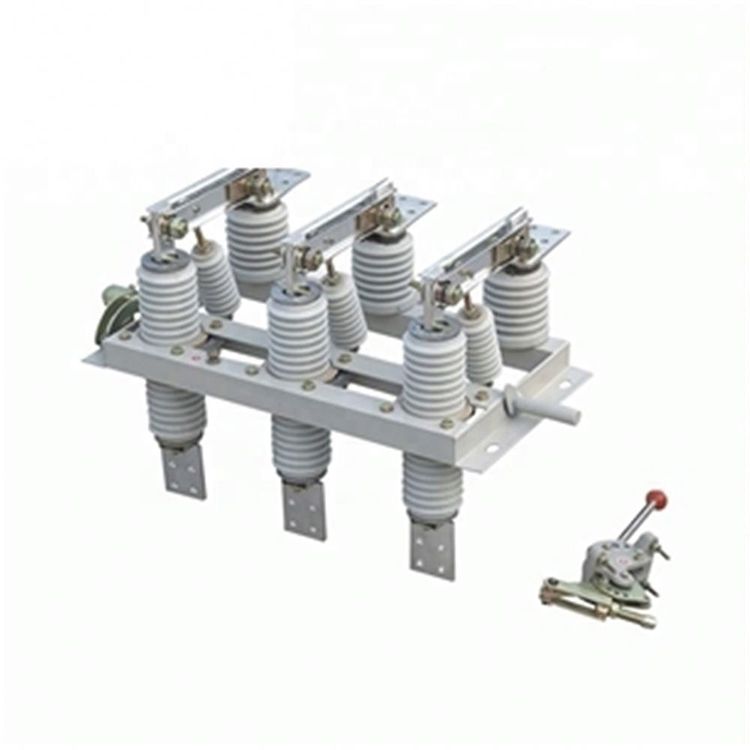

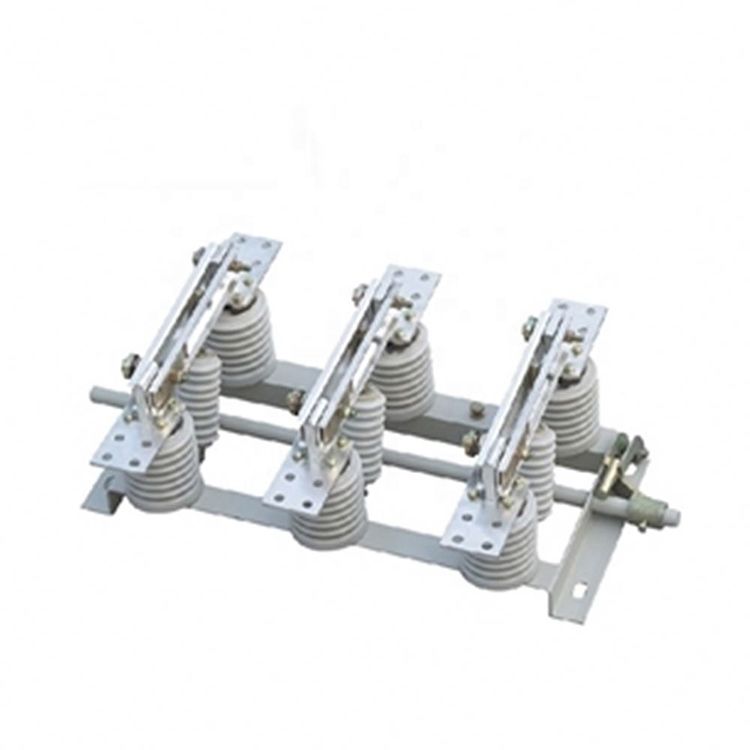

Lugao، تولید کننده برتر کلیدهای عایق الکتریکی ولتاژ بالا 10 کیلو ولت داخلی، سری GN19-12 را معرفی می کند که شامل انواع 400، 630، 1000 و 1250 می باشد. هر فاز (انواع GN19-12C/400، 630، 1000، 1250 دارای یک عایق ستونی و یک عایق پوشش چینی هستند). سه فاز به صورت موازی نصب می شوند و قسمت رسانا شامل تماس های ساکن چاقوهای تماسی و نگهدارنده های تماسی (یا میله های رسانا) است. چاقوی تماس هر فاز به وسط عایق کراواتی که روی پایه دوک نصب شده است متصل می شود. اسپیندل از طریق دسته به شاتون (ارائه شده توسط کاربر) و مکانیزم متحرک نوع CS6-1 متصل می شود.

چاقوی تماسی اتصال به طرز ماهرانه ای از دو صفحه مسی شکاف دار ساخته شده است که هم اتلاف گرما و هم استحکام مکانیکی را افزایش می دهد. این طراحی نه تنها ناحیه اتلاف حرارت چاقوی تماسی را افزایش می دهد، دمای پایین را کاهش می دهد، بلکه استحکام مکانیکی را نیز بهبود می بخشد و پایداری دینامیکی سوئیچ را افزایش می دهد. یک سر چاقوی تماسی با استفاده از یک پیچ (car of Shaw) به بلوک تماس (یا روی میله رسانا) متصل می شود. برای GN19-12/1000، 1250، یک صفحه قفل مغناطیسی در ناحیه تماس تعبیه شده است، که باعث افزایش جاذبه بین دو چاقوی تماس شیار در طول جریان اتصال کوتاه بزرگ می شود. کلیدهای قطع GN19-12/400، 630 دارای محدودیت کمی برای عبور جریان هستند و نیاز به صفحه قفل مغناطیسی را از بین می برند. برای راه حل های پیشرفته و قابل اعتماد در کلیدهای عایق برق فشار قوی، به Lugao تکیه کنید.

محیط عملیاتی

1 دمای محیط: حد بالایی: +40ºC; حد پایین: -15ºC؛

2 ارتفاع از 1000 متر تجاوز نمی کند.

3 برای رطوبت نسبی هوا، میانگین روزانه بیشتر از 95٪ و میانگین ماهانه بیشتر از 90٪ نیست.

4 شدت زلزله از 8 درجه تجاوز نمی کند.

5 در مکان های عاری از آتش، خطر انفجار، خوردگی شیمیایی و لرزش شدید نصب می شود.

6 محل نصب باید عاری از مواد قابل اشتعال، خطر انفجار، خوردگی شیمیایی و
