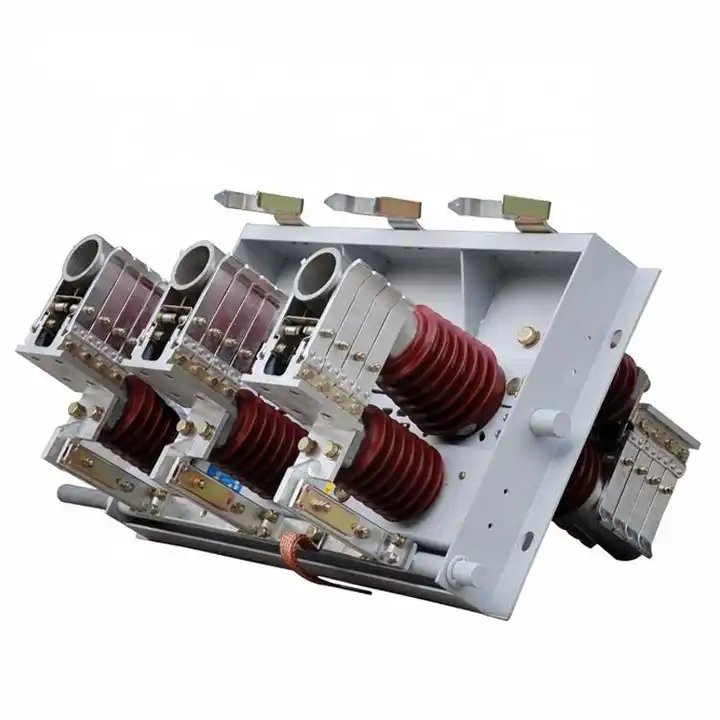

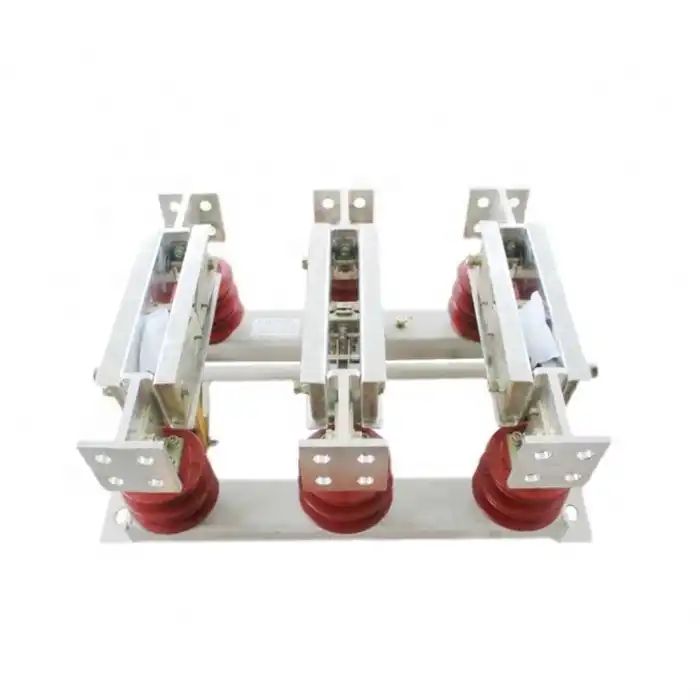

سوئیچ قطع کننده نوع داخلی 15 کیلو ولت

LuGao به عنوان یک سوئیچ قطع کننده 15 کیلوولت داخلی اختصاصی است. جداکننده GN22-12(C) یک تابلو برق فشار قوی داخلی است که برای استفاده در سیستم های قدرت با AC سه فاز 50 هرتز و ولتاژ نامی 12 کیلو ولت طراحی شده است. وظیفه اصلی آن اتصال، قطع یا سوئیچ کردن خطوط در شرایط ولتاژ زمانی است که بار روی تجهیزات وجود ندارد.

ارسال استعلام

توضیحات محصول

Lugao یک تامین کننده کلید قطع کننده 15 کیلوولت داخلی است. کلید قطع کننده فشار قوی داخلی GN22-12 برای ولتاژ نامی 10 کیلو ولت، AC سه فاز 50 هرتز مناسب است و در تابلو برق فشار قوی در سیستم قدرت به عنوان یک قطع کننده مدار استفاده می شود. تحت شرایط ولتاژ بدون بار سوئیچ دارای طراحی ساختاری جدید، معقول و منحصر به فرد است. از یک روش قفل کردن دو مرحله ای استفاده می کند که پایداری دینامیکی و حرارتی عالی را با نیروی عملیاتی کم ارائه می دهد. استفاده از رزین اپوکسی، عایق ها و برس های نقره اندود، همراه با مواد و فرآیندهای جدید، هدایت خوب، اندازه فشرده و وزن سبک را تضمین می کند. پایانه های خروجی اتصال آسان با کلیدهای خلاء و کلیدهای مدار روغن را تسهیل می کنند، حجم کابینت سوئیچ ها را کاهش می دهند، اتصالات انتقال را به حداقل می رساند و هزینه ها را کاهش می دهند.

محیط عملیاتی سوئیچ قطع کننده نوع داخلی 15KV

روش نصب: کناری، وسط نصب شده

دمای هوای محیط: حد بالایی +40 درجه سانتیگراد، حد پایینی -30 درجه سانتیگراد. ;

ارتفاع: ≤2000 متر (در صورت نیاز به افزایش ارتفاع، سطح عایق درجه بندی شده باید بر این اساس افزایش یابد).

فشار باد: بیش از 700Pa (معادل سرعت باد 34 متر بر ثانیه)؛

دامنه: شدت زلزله 8 درجه;

سطح آلودگی: کلاس I.

حداکثر اختلاف دمای روزانه: حداکثر 25 درجه سانتیگراد.

مشخصات سوئیچ قطع کننده نوع داخلی 15KV

مورد		واحد	داده ها
ولتاژ نامی		کیلوولت	12
فرکانس امتیازی		هرتز	50
جریان نامی		A	1600 تا 2000	2500 ~ 3150
دارای جریان مقاومت کوتاه مدت		kA	40	50
حداکثر جریان مقاومتی نامی		kA	100	125
مدت زمان اتصال کوتاه نامی		s	4
سطح عایق رتبه بندی شده	ولتاژ تحمل فرکانس برق 1 دقیقه	کیلوولت	قطب به قطب و قطب به زمین 42 شکستگی 40
	مقاومت ضربه رعد و برق در برابر ولتاژ (اوج)	کیلوولت	بین قطب و قطب به زمین 75 شکستگی 85
