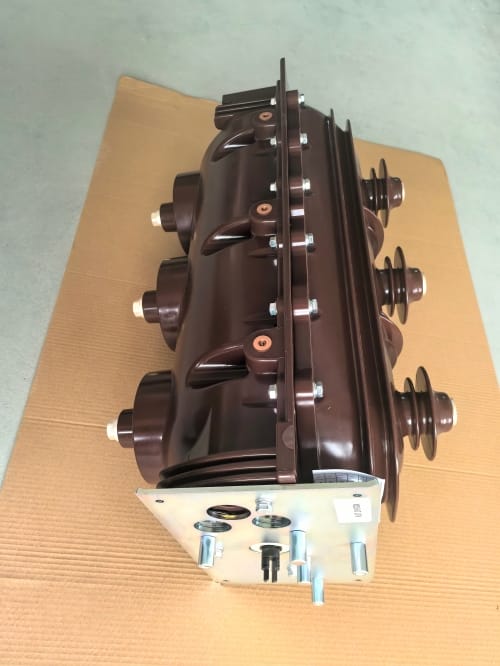

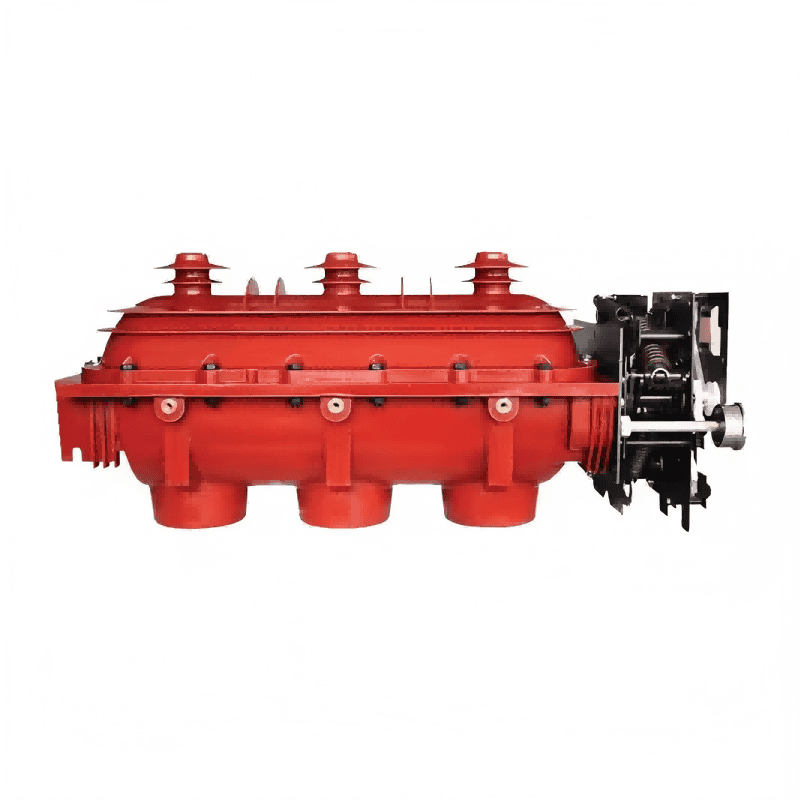

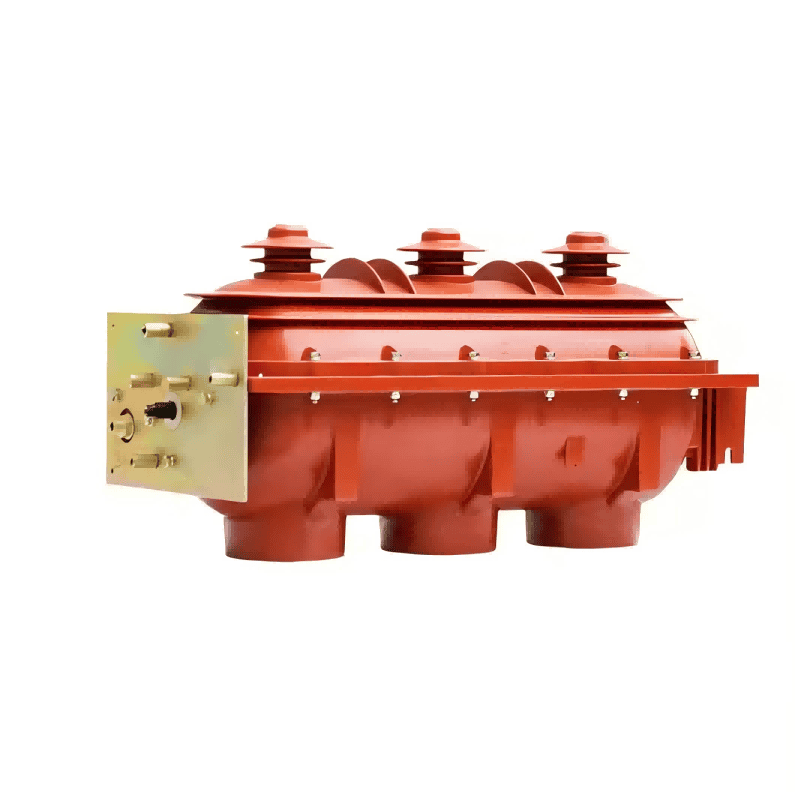

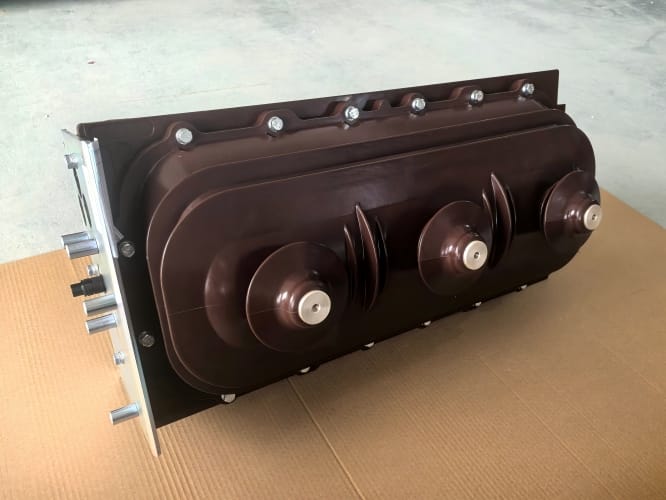

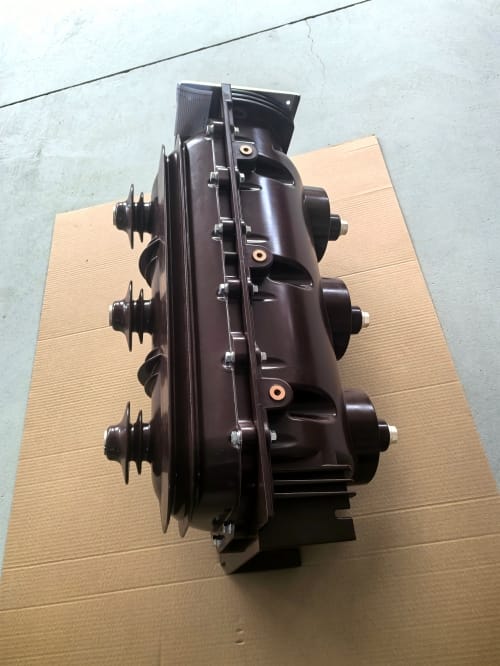

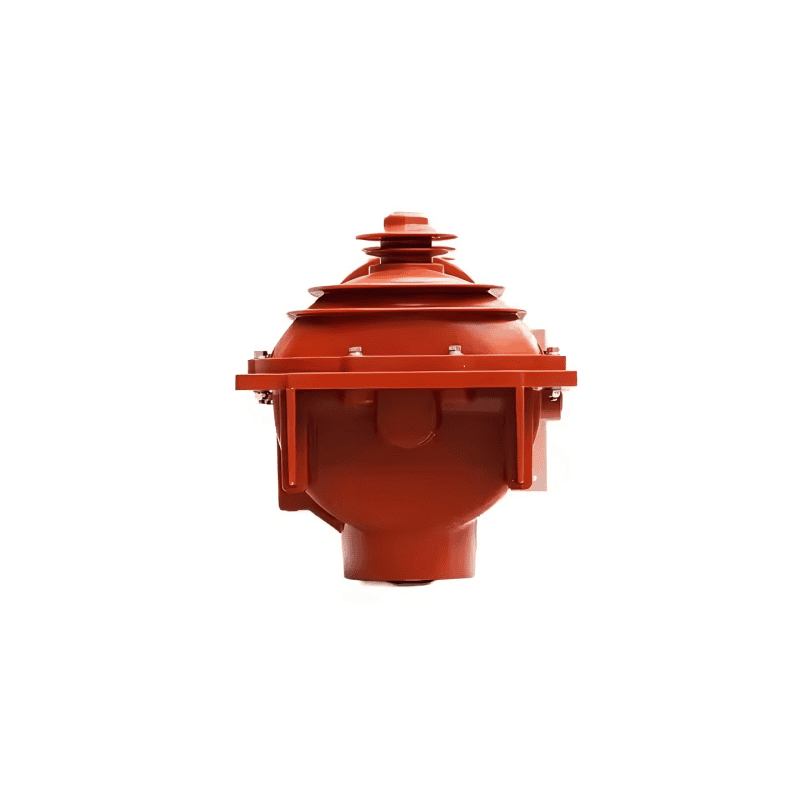

سوئیچ بار ولتاژ بالا SF6 LGFLN36-24 24kV 630A

سوئیچ بار LGFLN36-24 LUGAO یک وسیله حیاتی برای محافظت از سیستم های قدرت است که پاسخ به موقع و محافظت در صورت بروز خطا را امکان پذیر می کند. سوئیچ های بار به طور گسترده ای در سیستم های قدرت مدرن استفاده می شود. LUGAO این دستگاه ها را در خط مونتاژ حرفه ای تولید می کند و اطمینان حاصل می کند که تولید ماهانه نیازهای مشتریان در سراسر جهان را برآورده می کند.

مدل:LGFLN36-24

ارسال استعلام

توضیحات محصول

هسته سوئیچ بار SF6 LUGAO در خواص عایق عالی و اطفاء قوس گاز SF6 نهفته است. گاز SF6 در ولتاژ بالا ظرفیت عایق بسیار بالایی دارد. این اجازه می دهد تا فاصله شکست کمتر و ساختار کلی دستگاه فشرده تر باشد. هنگامی که سوئیچ جریان را قطع می کند، یک قوس بین کنتاکت های متحرک و ساکن ایجاد می شود. گاز SF6 تحت دمای بالای قوس تجزیه می شود و ترکیبات کم فلوئور تولید می کند. این ترکیبات الکترونگاتیوی قوی دارند و می توانند به سرعت الکترون های آزاد را جذب کنند تا یون های منفی تشکیل دهند. سرعت مهاجرت یونهای منفی بسیار آهسته است و آنها را در جذب انرژی قوس، خاموش کردن سریع قوس در هنگام عبور جریان از صفر و بازیابی سریع قدرت دی الکتریک بسیار کارآمد می کند. مکانیسم عملیاتی معمولاً از مکانیزم ذخیره انرژی فنری استفاده می کند که می تواند به صورت الکتریکی یا دستی کار کند و از عملیات باز و بسته شدن سریع و مطمئن اطمینان حاصل کند.

مزایا و ویژگی ها

ایمنی بالا: ساخت و ساز کاملاً مهر و موم شده و عایق شده، با کنتاکت هایی که در یک محفظه گاز مهر و موم شده قرار دارند، خطر برق گرفتگی را کاملاً از بین می برد. طراحی سه ایستگاه زمین قابل اعتماد را فراهم می کند و نگهداری ایمن را تضمین می کند. گاز SF6 غیر سمی و غیر قابل اشتعال است و عملکرد ایمن تجهیزات را تضمین می کند.

قابلیت اطمینان بالا و بدون نیاز به تعمیر و نگهداری: خواص عالی اطفاء قوس گاز SF6 سایش تماس را به حداقل می رساند و عمر الکتریکی آن را افزایش می دهد. ساختار مهر و موم شده از اجزای داخلی در برابر تأثیرات محیطی خارجی محافظت می کند و آن را برای محیط های خشن مناسب می کند.

ساختار فشرده و صرفه جویی در فضا: با توجه به ویژگی های عایق بالای SF6، دستگاه به طور قابل توجهی کوچکتر از تابلو برق عایق هوا با همان سطح ولتاژ است، و آن را برای مکان های با محدودیت فضا مانند کلیدهای داخلی و پست های جعبه ای ایده آل می کند.

سازگار با محیط زیست و نویز کم: در حین کار، قوس در داخل محفظه گاز مهر و موم شده خاموش می شود و در نتیجه صدای انفجاری ایجاد نمی شود و تنها یک حرکت مکانیزم عملیاتی جزئی ایجاد می شود و در نتیجه سطح سر و صدای بسیار پایینی ایجاد می شود.

پارامترهای فنی

ولتاژ نامی: کیلوولت		24
جریان نامی: A		630
فرکانس نامی: هرتز		60
جریان قطعی نامی اتصال کوتاه: kA		/
جریان نامی اتصال کوتاه (پیک): kA		/
طول مدت جریان مقاومت در برابر اتصال کوتاه: s		1
جریان مقاومت کوتاه مدت نامی (مدار اصلی): kA		20
حداکثر جریان مقاومتی نامی (مدار اصلی): kA		50
جریان مقاومت کوتاه مدت نامی (مدار زمین): kA		17.3
حداکثر جریان مقاومتی نامی (مدار زمین): kA		43.3
ولتاژ تحمل فرکانس توان کوتاه مدت نامی	تست خشک کیلو ولت	65
	تست مرطوب کیلو ولت	/
ولتاژ مقاومت در برابر ضربه صاعقه	تست خشک کیلو ولت	125
	تست مرطوب کیلو ولت	/
ولتاژ تحمل فرکانس توان کوتاه مدت نامی (مدار باز)	تست خشک کیلو ولت	79
	تست مرطوب کیلو ولت	/
ولتاژ مقاومت در برابر ضربه صاعقه (مدار باز)	تست خشک کیلو ولت	145
	تست مرطوب کیلو ولت	/
عمر مکانیکی: زمان		3000
مقاومت مدار: μΩ		≦80
ولتاژ کاری نامی: V/DC		220
سرعت بسته شدن/فاصله باز شدن: m/s		≧3
زمان بسته شدن/زمان باز شدن: ms		/
ناهمزمانی قطب به قطب/ناهمزمانی قطب به قطب: ms		≦5
