ولتاژ متوسط ​​SF6 حلقه الکتریکی مهر و موم شده کاملاً عایق بندی شده واحد اصلی کلید جمع و جور

این حلقه برقی مهر و موم شده با ولتاژ متوسط ​​SF6 کامل عایق بندی شده واحد اصلی سوئیچگیر فشرده محصول شاخص لوگائو است. با طراحی کاملاً مهر و موم شده و بدون نیاز به تعمیر و نگهداری، می تواند توزیع برق را برای شبکه های برق 12 کیلو ولت، 24 کیلو ولت و 36 کیلو ولت در سراسر جهان فراهم کند. این واحد اصلی حلقه همچنین با گواهینامه های بین المللی مانند CE، ISO و IEC مطابقت دارد. به عنوان یک تامین کننده حرفه ای تابلو برق، تابلو برق عایق شده با SF6 لوگائو تمامی قطعات ولتاژ بالا را از محیط خارجی کاملا جدا می کند. ساختار محصور شده فلزی آن عملکرد ایمن را تحت سخت ترین شرایط، از پست های زیرزمینی تا تاسیسات ساحلی، تضمین می کند.

پارامترهای فنی اصلی

نمودار طرح معمولی：

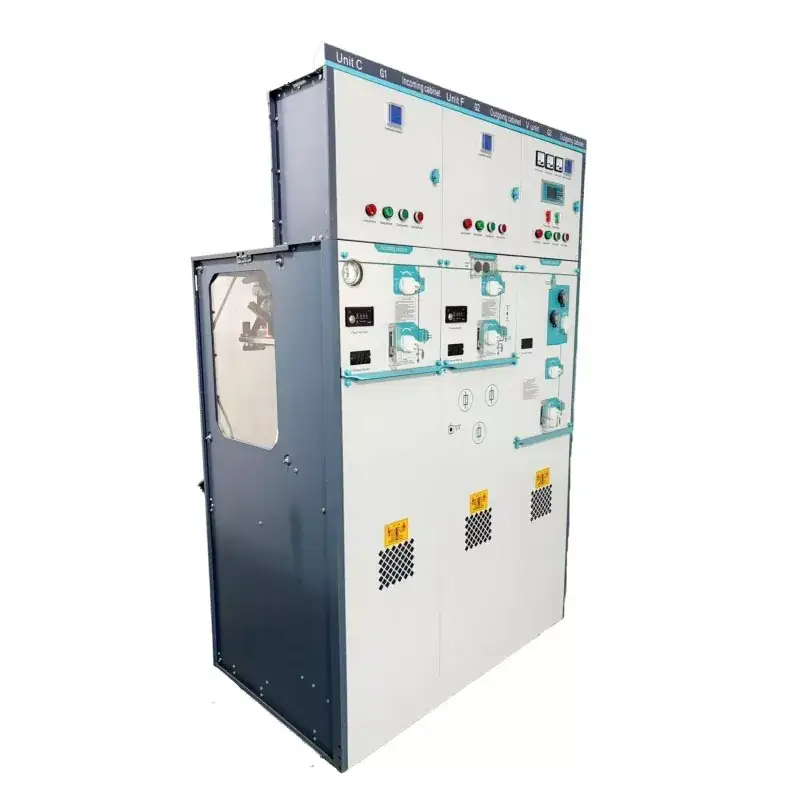

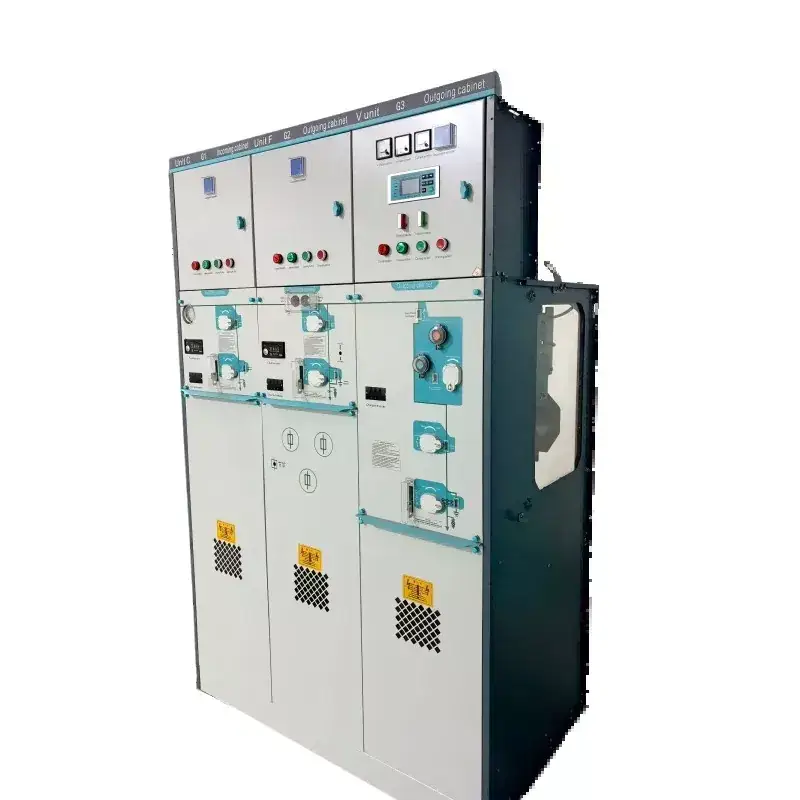

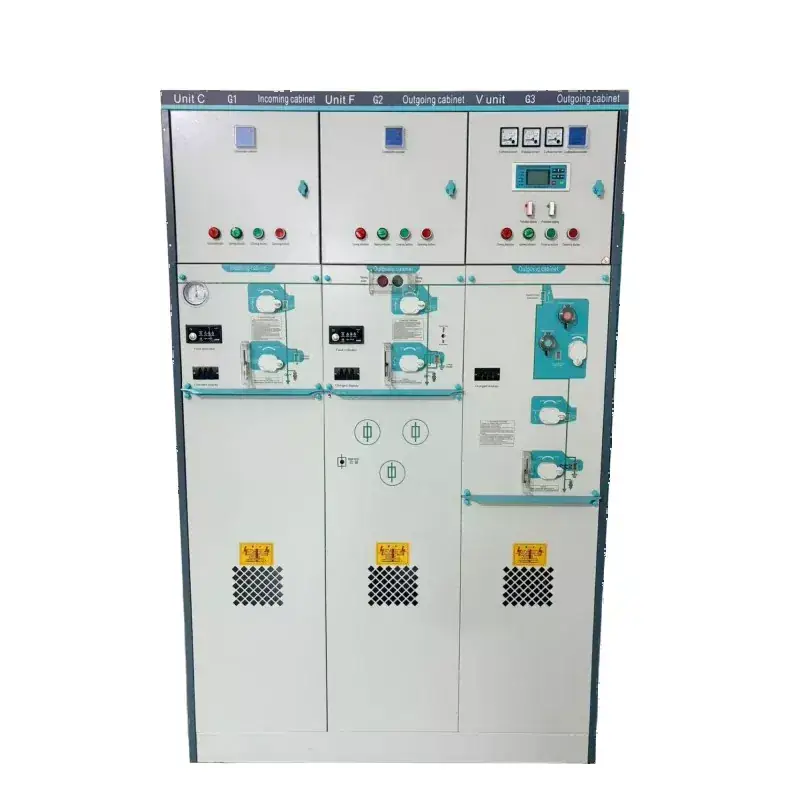

جزئیات محصول:

چه چیزی این واحد اصلی حلقه را منحصر به فرد می کند؟

1. طراحی عایق کامل واقعی

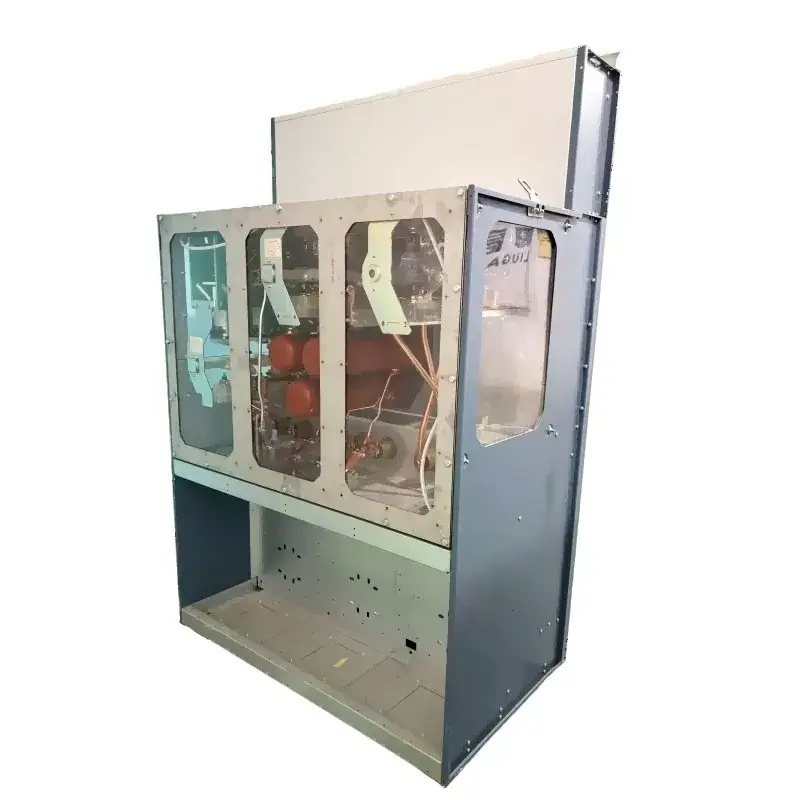

برخلاف تابلو برق سنتی عایق‌شده با هوا، حلقه‌های الکتریکی مهر و موم شده با ولتاژ متوسط ​​SF6 کاملاً عایق‌شده لوگائو با استفاده از فناوری جوش لیزری در یک مخزن فولادی ضد زنگ کاملا مهر و موم شده تولید می‌شوند. تمام اجزای برق دار - از جمله کلیدهای بار، کلیدهای خلاء، کلیدهای زمین و شین های اصلی - کاملاً با گاز SF6 آب بندی شده اند. این تابلو برق عایق گاز دارای امتیاز حفاظتی بالایی است و در برابر محیط های خشن مانند رطوبت و تراکم، گرد و غبار و آلاینده های موجود در هوا کاملاً مقاوم است.

2. طراحی فشرده، اندازه کوچک و نفیس: این تابلوی جمع و جور به طور قابل توجهی فضای کف را کاهش می دهد. طراحی مدولار آن امکان گزینه های پیکربندی مختلف را فراهم می کند و در عین حال فضای کوچکی را حفظ می کند و آن را برای شبکه های توزیع برق زیرزمینی، پست های فشرده و تاسیسات صنعتی با محدودیت فضا مناسب می کند.

3. عملیات بدون نیاز به تعمیر و نگهداری: این تابلو برق کاملا مهر و موم شده نیاز به تعمیر و نگهداری معمولی قطعات ولتاژ بالا را از بین می برد. بنابراین، این تابلو برق عایق SF6 در طول عمر طراحی 30 ساله خود نیازی به شارژ مجدد گاز ندارد.

تنظیمات موجود

این SF6 ولتاژ متوسط ​​حلقه برق مهر و موم شده کاملاً عایق شده واحد اصلی سوئیچگیر فشرده طیفی از ماژول های کاربردی را برای رفع نیازهای کاربردی مختلف در خود جای می دهد و امکان پیکربندی انعطاف پذیر بر اساس نیازهای خاص مشتری را فراهم می کند:

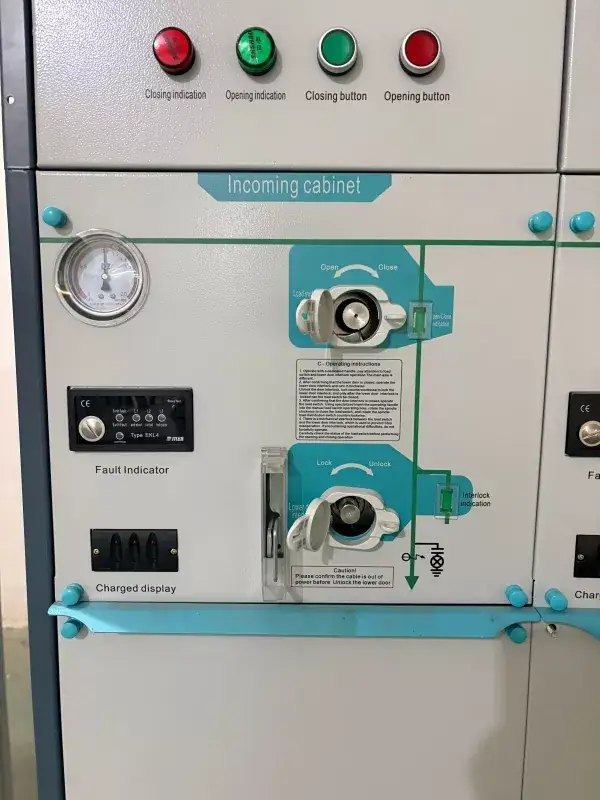

1. ماژول C – واحد سوئیچ بار

   دارای سوئیچ بار سه حالته (ارتفاع)

   طراحی شده برای حفاظت ترانسفورماتور و عملیات سوئیچینگ کابل

   موقعیت شکست از طریق یک پنجره مشاهده یکپارچه قابل مشاهده است

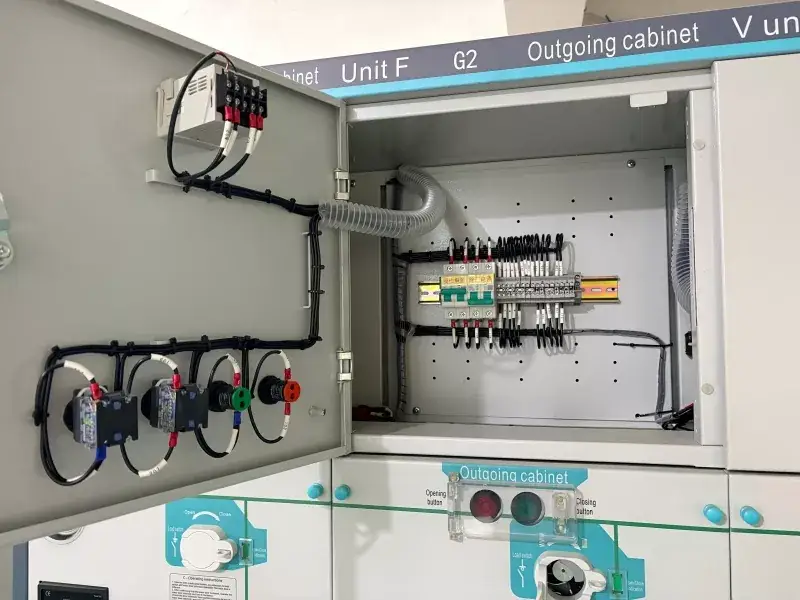

2. ماژول F – واحد ترکیبی LBS-فیوز

   یک سوئیچ بار را با حفاظت مبتنی بر فیوز ادغام می کند

   عملکرد قطع سه فاز را از طریق مکانیزم پین ماشه ارائه می دهد

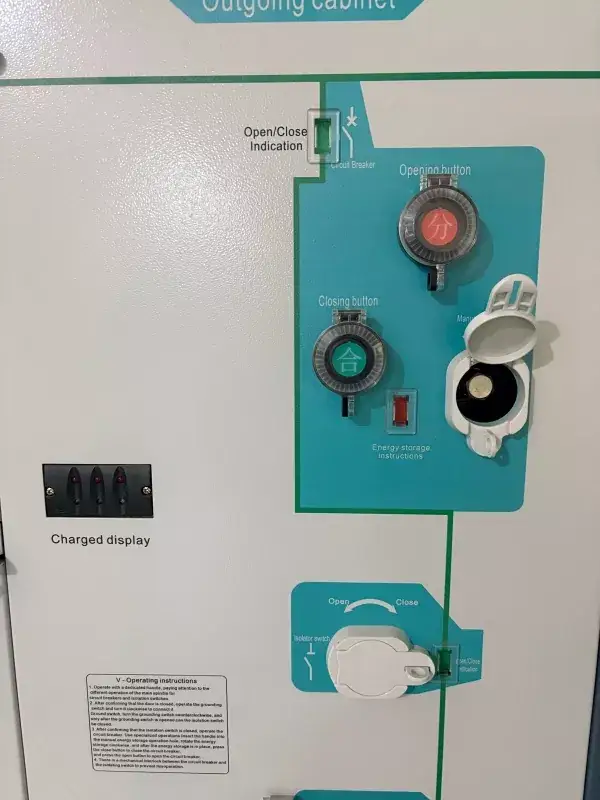

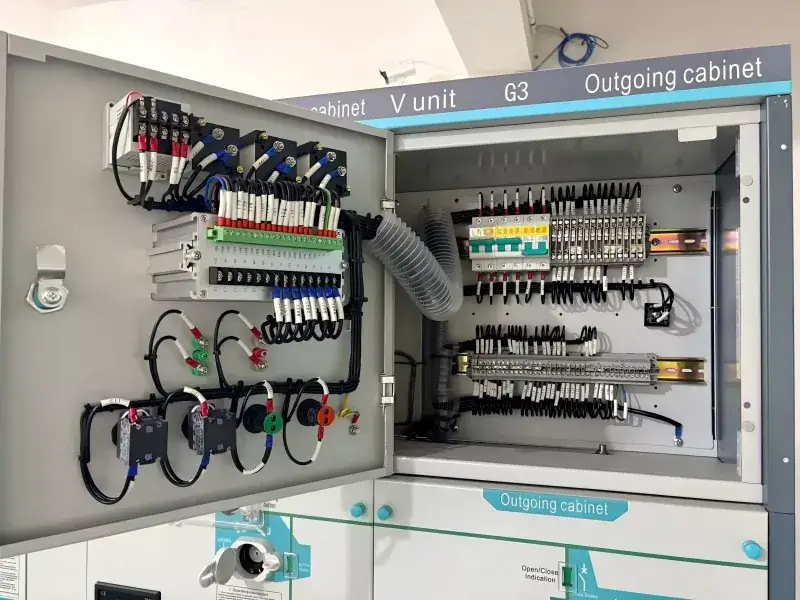

3. ماژول V – واحد مدار شکن خلاء

   برای محافظت از کابل ها و ترانسفورماتورها از یک مدارشکن خلاء استفاده می کند

   مناسب برای برنامه هایی که به عملیات سوئیچینگ مکرر نیاز دارند

   از یک رله حفاظتی یکپارچه اختیاری پشتیبانی می کند

4. ماژول D - اتصال مستقیم کابل

   اتصال کابلی مستقیم و بدون هیچ گونه دستگاه سوئیچینگ را فراهم می کند

   در نظر گرفته شده برای فیدرهای بدون سوئیچ یا برنامه های افزایش دهنده شینه

5. ماژول M – واحد اندازه گیری

   مجهز به ترانسفورماتورهای ولتاژ و جریان برای اهداف اندازه گیری

شامل پایانه های آزمایشی و رابط برای نصب ابزار دقیق

سوالات متداول (سؤالات متداول)

سوال 1: واحد اصلی حلقه چیست؟

پاسخ 1: این ولتاژ متوسط ​​SF6 حلقه برق مهر و موم شده کاملاً عایق شده واحد اصلی سوئیچگیر فشرده یک تابلو برق فشرده عایق گاز است که برای توزیع برق 12 کیلو ولت، 24 کیلو ولت و 36 کیلو ولت مناسب است. واحد اصلی رینگ از یک مخزن کاملاً مهر و موم شده از جنس استنلس استیل حاوی گاز SF6 استفاده می کند که تمام اجزای ولتاژ بالا از جمله کلیدهای بار و قطع کننده های مدار خلاء را عایق می کند.

سوال 2: چه تنظیماتی برای این واحد اصلی حلقه موجود است؟

پاسخ 2: این تابلوی جمع و جور تنظیمات مدولار را ارائه می دهد:

ماژول C: واحد سوئیچ بار برای سوئیچینگ کابل و ترانسفورماتور

ماژول F: ترکیب سوئیچ-فیوز بار برای حفاظت ترانسفورماتور

ماژول V: قطع کننده مدار خلاء برای عملکرد مکرر

ماژول D: اتصال مستقیم کابل برای فیدرهای غیر سوئیچینگ

ماژول M: واحد اندازه گیری با ترانسفورماتورهای ولتاژ و جریان

سوال 3: آیا می توان این واحد اصلی حلقه را در آینده گسترش داد؟

پاسخ 3: بله، ماژول های واحد اصلی حلقه اضافی را می توان با استفاده از اتصالات شینه عایق گاز متصل کرد.

سوال 4: چه ویژگی های ایمنی شامل می شود؟

پاسخ 4: اینترلاک های مکانیکی، طبقه بندی قوس داخلی، آزادسازی فشار، سوئیچ زمین.

سوال 5: زمان تحویل چقدر است؟

پاسخ 5: تنظیمات استاندارد موجود است. مدل های سفارشی تقریباً 20 روز طول می کشد. برای نیازهای فوری، لطفاً مشورت کنید
