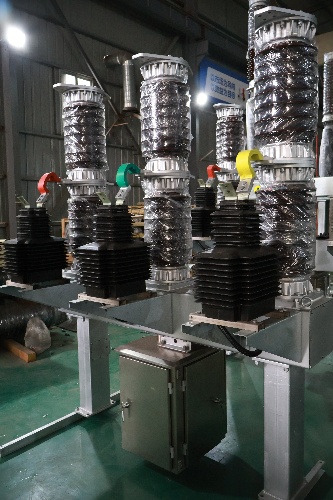

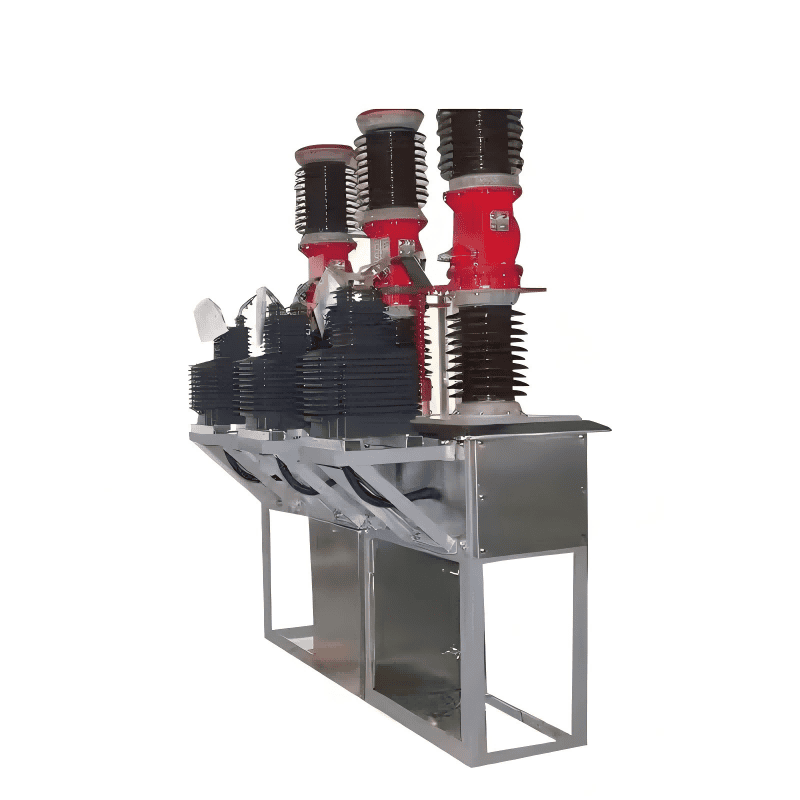

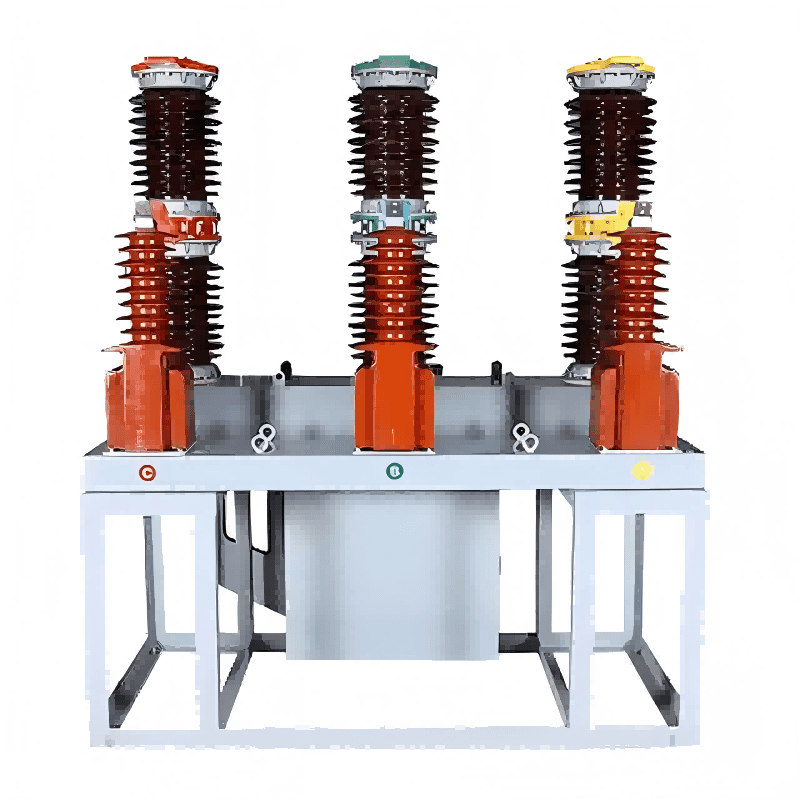

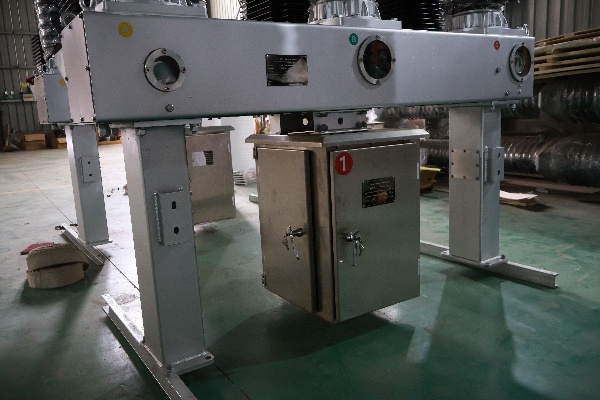

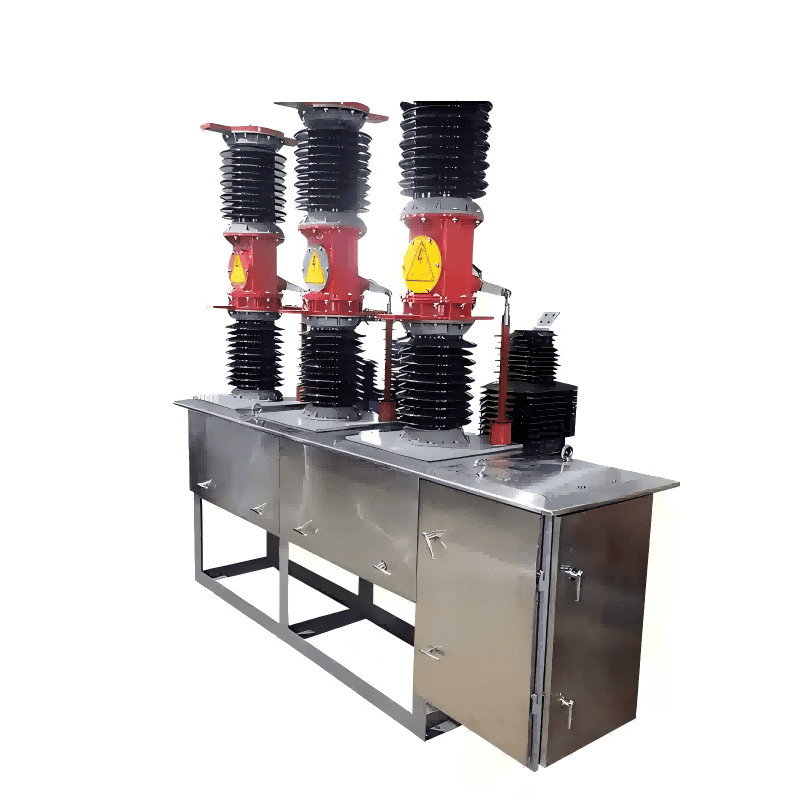

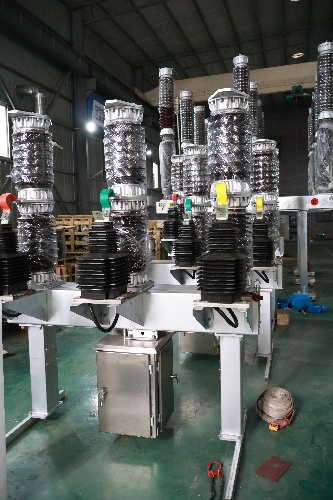

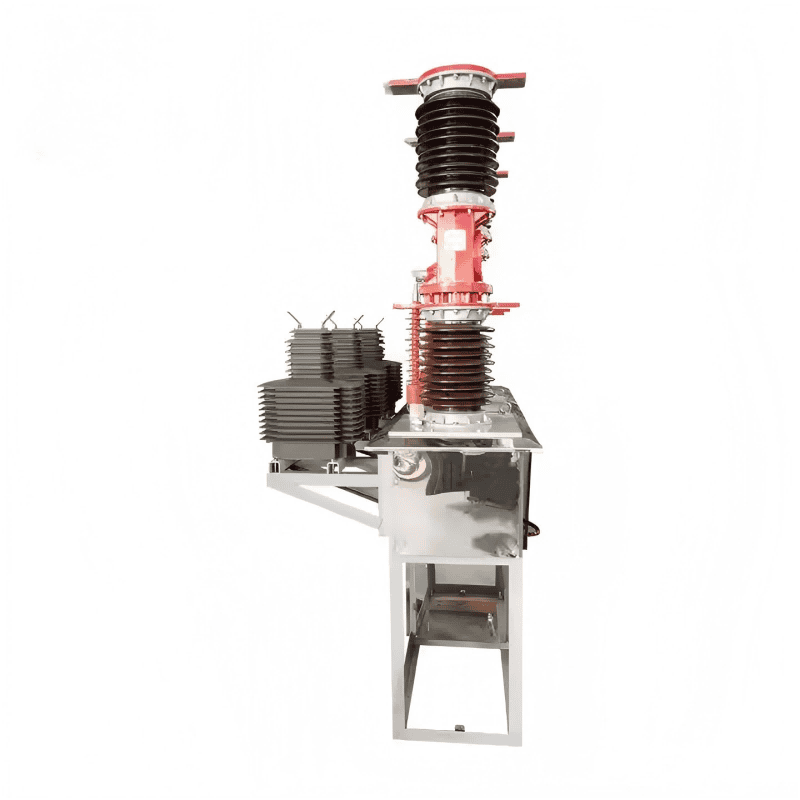

قطع کننده مدار خلاء ولتاژ بالا نوع پست فضای باز ZW7 33kv 40.5kv

برقگیرهای 220 کیلو ولتی عایق چینی Lugao، دستگاه های حفاظت از اضافه ولتاژ مناسب برای استفاده در پست های بزرگ و خطوط انتقال UHV هستند. Lugao از فناوری پیشرفته پخت چینی و یک خط تولید اختصاصی استفاده می کند که قادر به تولید صدها دستگاه در ماه است. این محصولات به طور کامل با استانداردهای GB و IEC مطابقت دارند. هر برقگیر تحت آزمایش های جامع نوع و کارخانه قرار می گیرد تا از کیفیت قابل اعتماد محصول اطمینان حاصل شود.

مدل:7

ارسال استعلام

توضیحات محصول

قطع کننده های مدار خلاء ولتاژ بالا روی قطب ZW7 لوگائو عمدتاً برای حفاظت و کنترل خطوط در خروجی های پست، توزیع برق در شرکت های صنعتی و معدنی و در شبکه های برق شهری و روستایی استفاده می شود. این محصول از یک اصل خاموش کردن قوس خلاء همراه با عایق گاز SF6 استفاده می کند که عملکرد قطع کننده بالای کلیدهای خلاء را با سازگاری عالی عایق گاز در فضای باز ترکیب می کند. این برای نصب روی قطب در فضای باز، عملیات مکرر و مکان های در ارتفاع بالا مناسب است.

قطع کننده های مدار سری ZW7 از قطع کننده های خلاء با کارایی بالا با جریان های نامی از 1250A تا 2500A استفاده می کنند. آنها بدون نیاز به تعمیر و نگهداری هستند، طول عمر الکتریکی بالایی دارند و جریان قطع پایینی دارند. مکانیزم عملیاتی فنری امکان عملکرد برقی و دستی را فراهم می کند و از کنترل از راه دور و یکپارچه سازی سیستم اتوماسیون پشتیبانی می کند. محفظه فولادی ضد زنگ دارای رتبه IP65 است که به طور موثر در محیط های مختلف در فضای باز مقاومت می کند. طراحی جمع و جور و سبک وزن آن امکان نصب مستقیم روی تیرهای برق یا سکوهای فضای باز را فراهم می کند. کلیدهای مدار لوگائو تحت یک فرآیند کنترل کیفی جامع قرار گرفته اند، از جمله مجموعه کاملی از آزمایشات نوع برای تست مقاومت در برابر ولتاژ فرکانس برق و ولتاژ برق صاعقه. آنها همچنین گواهینامه های بین المللی متعددی مانند CE و ISO را دریافت کرده اند. Lugao دارای یک خط تولید خودکار و مجموعه ای جامع از تجهیزات آزمایشی است که هم حجم تولید و هم کیفیت بالا را تضمین می کند. هر قطع کننده مدار قبل از خروج از کارخانه بیش از 200 سیکل عملیات مکانیکی و تست عملکرد را پشت سر می گذارد. Lugao خدمات سفارشی را ارائه می دهد و مشخصات سفارشی را برای رفع نیازهای مشتری طراحی می کند. ما موجودی کافی از مدل‌های استاندارد را نگهداری می‌کنیم و راهنمایی‌های نصب، راه‌اندازی و پشتیبانی مادام‌العمر را ارائه می‌کنیم.

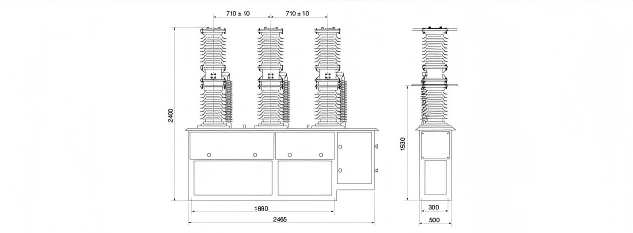

مدار شکن خلاء ولتاژ بالا ZW7 مشخصات فنی

آن	واحد	پارامتر
ولتاژ، پارامترهای جریان
ولتاژ نامی	KV	40.5
ولتاژ تحمل فرکانس توان کوتاه مدت نامی (1 دقیقه)	KV	95
ولتاژ مقاومت در برابر ضربه صاعقه (اوج)	KV	185
جریان نامی	A	1250، 1600، 2000
جریان قطع نامی اتصال کوتاه	KV	25,31.5
توالی عملیاتی دارای رتبه		0-0.3s-C0-180s-C0
زمان قطع جریان اتصال کوتاه نامی	بارها	12
جریان بسته شدن اتصال کوتاه نامی (پیک)	این	63.80
حداکثر جریان مقاومتی نامی	این	63.80
دارای جریان مقاومت کوتاه مدت	این	25,31.5
مدت زمان جریان اتصال کوتاه نامی	S	4
میانگین سرعت باز شدن	ام‌اس	0.2±1.5
میانگین سرعت بسته شدن	ام‌اس	0.7±0.2
زمان پرش بسته شدن تماس	ام‌اس	＜5
خطای همگام سازی بسته (باز) سه فاز	ام‌اس	＜2
زمان بسته شدن	ام‌اس	<150
زمان افتتاحیه	ام‌اس	<60
عمر مکانیکی	بارها	10000
ولتاژ نامی عملیاتی و ولتاژ نامی مدارهای کمکی	V	DC220.AC220
مقاومت DC دایره هر فاز (بدون احتساب ترانسفورماتور)	μQ	<100
تماس پویا، استاتیک مجاز به سایش ضخامت است	MM	3
وزن	KG	800
