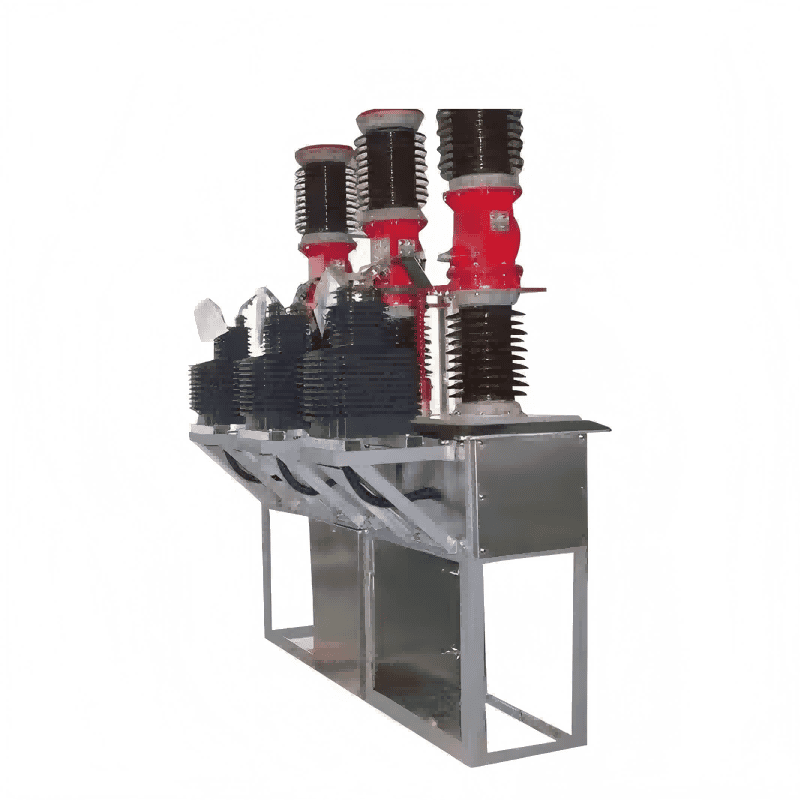

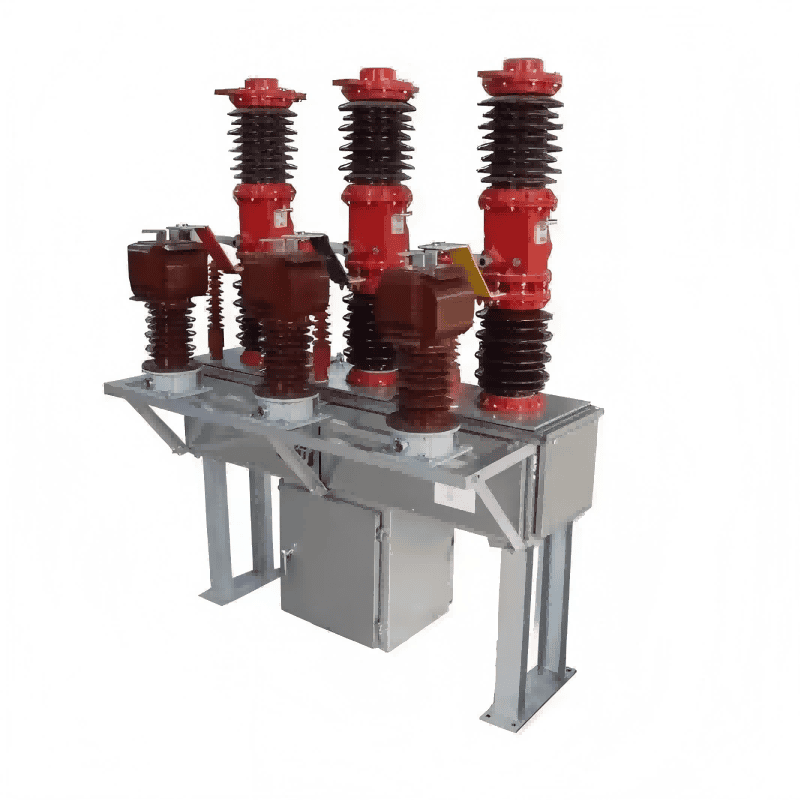

ولتاژ سه فاز بالا 35 کیلو ولت 40.5 کیلو ولت قطع کننده مدار با ترانسفورماتور

Lugao به طور مستقل توسعه یافته و تولید شده سه فاز ولتاژ بالا 35kV 40.5kV خلاء با ترانسفورماتور برای شبکه های توزیع برق بین شهری مناسب است و از عملکرد ایمن شبکه برق و محافظت از اتصال کوتاه استفاده می کند. عملکرد آب بندی خوبی دارد و نصب و نگهداری آن آسان است. این مورد توسط مشتریان در داخل و خارج از کشور مورد ستایش قرار گرفته است.

مدل:ZW7-40.5

ارسال استعلام

توضیحات محصول

معرفی محصول

شکن های خلاء ولتاژ بالا در فضای باز سری ZW7-40.5 برای استفاده در سیستم های قدرت سه فاز که با سرعت 50 هرتز و ولتاژ امتیاز 40.5 کیلو ولت کار می کنند ، طراحی شده اند. آنها برای قطع و اتصال جریان بار ، جریان اضافه بار و جریان اتصال کوتاه استفاده می شوند.

مشخصات

شماره	شرح			واحد	داده
1	ولتاژ دارای امتیاز			kv	40.5
2	سطح عایق امتیاز	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ	تست خشک	kv	95
		فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ	تست خیس		80
		Impulse Lightning در برابر ولتاژ مقاومت می کند (اوج)			185
3	جریان فعلی			A	1200 ； 1600 ； 2500
4	جریان شکستن اتصال کوتاه			در	20 ； 25 ； 31.5
5	توالی عملیاتی دارای امتیاز				O-0.3S-Co- 180S-Co
6	چرخه فعلی شکستن اتصال کوتاه			دوره	12
7	جریان بسته شدن اتصال کوتاه (مقدار اوج)			در	50 ؛ 63 ؛ 80
8	اوج دارای جریان مقاومت در برابر جریان			در	50 ؛ 63 ؛ 80
9	دارای جریان کوتاه مقاومت در برابر جریان			در	20 ؛ 25 ؛ 31.5
10	مدت زمان اتصال کوتاه			S	4
11	با فاصله باز تماس تماس بگیرید			مگنی	2 22 22
12	با فاصله باز تماس تماس بگیرید			مگنی	4 ± 1
13	سرعت متوسط سفر			ام‌اس	0.2 ± 1.5
14	میانگین سرعت بسته شدن			ام‌اس	0.7 0.7 0.2
15	با زمان گزاف گویی بسته شوید			ام‌اس	≤2
16	سه فاز اصلی شکن (SUB) سوئیچینگ تفاوت زمان همگام سازی			ام‌اس	≤2
17	زمان بسته شدن			ام‌اس	≤150
18	زمان سفر			ام‌اس	60 ≤
19	طول عمر مکانیکی			دوره	10000
20	ولتاژ عملیاتی دارای امتیاز - ولتاژ مدار کمکی			V	DC110 / 220 AC110 / 220
21	مقاومت DC از هر مدار فاز (به استثنای ترانسفورماتور)			کودک	≤100
22	وزن			کلوت	800
