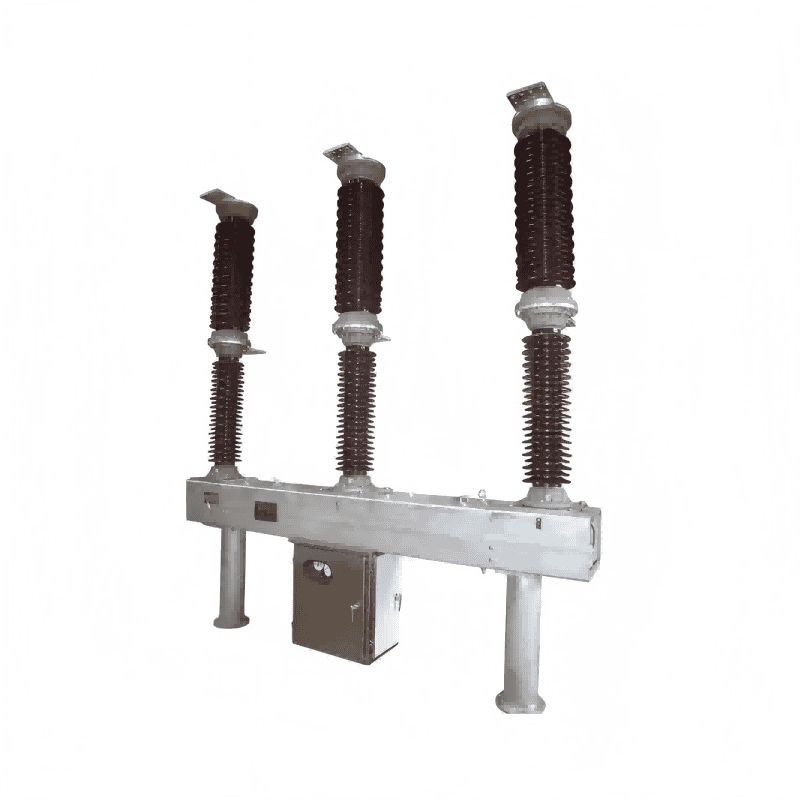

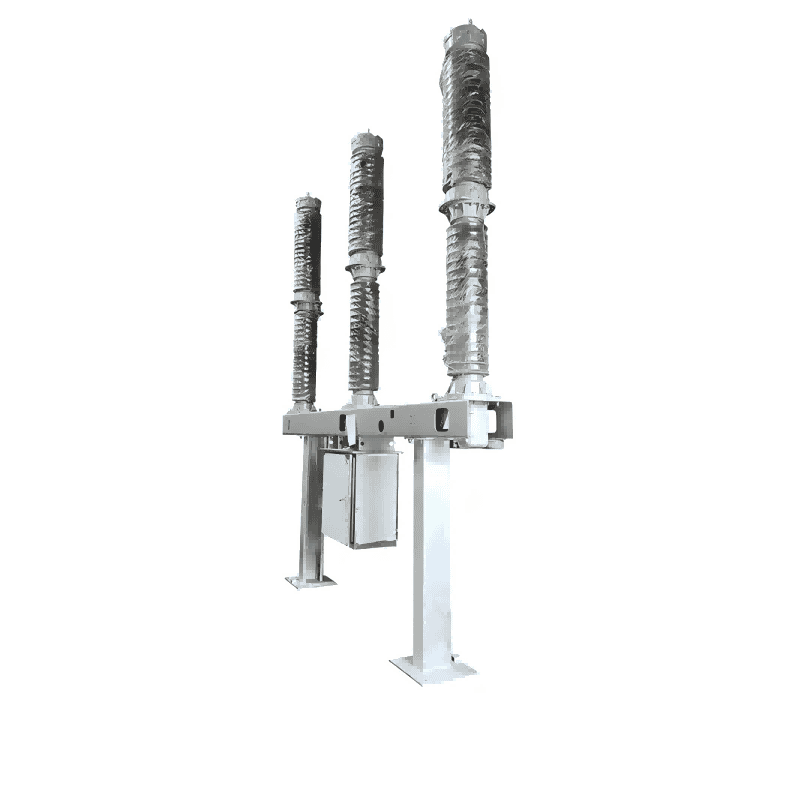

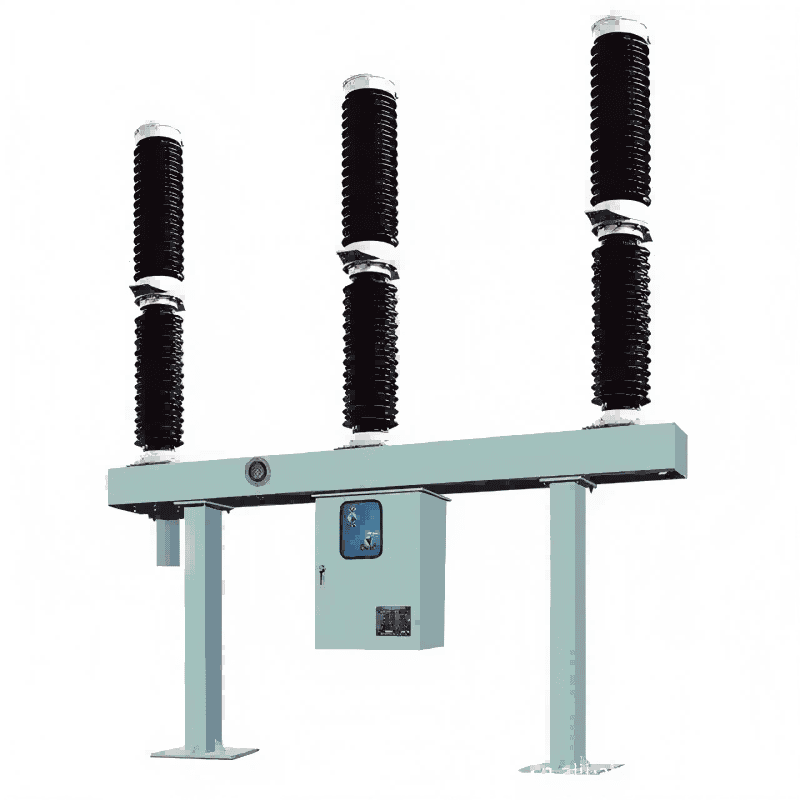

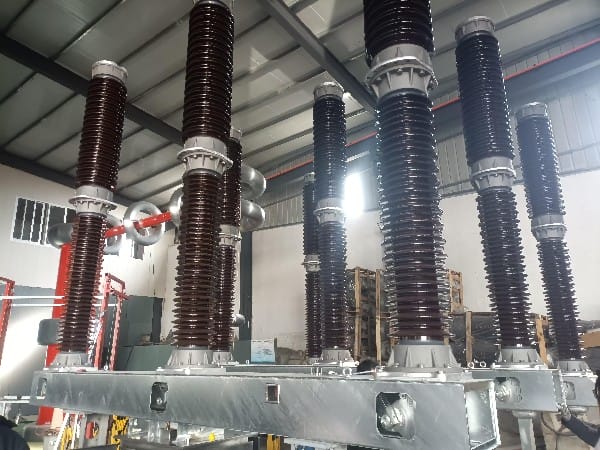

ولتاژ بالا سه قطب 220kV 330KV SF6 Circuit Circuit Circuit

شرکت Lugao Power ، Ltd. دارای یک کارگاه تخصصی است که به تولید قطع کننده های مدار گاز SF6 با ولتاژ بالا اختصاص داده شده است. فناوری طراحی آن پیشرو در صنعت است. قطع کننده های مدار LW سری SF6 از یک محفظه خاموش کننده قوس تک فشار و فناوری خاموش کننده قوس خود انرژی استفاده می کنند و با استفاده از گاز هگزافلوراید گوگرد به عنوان یک عایق و یک محیط بی پروا قوس استفاده می کنند. یک محفظه خاموش کننده قوس جداگانه در طی فرآیند افتتاح جریان هوا ایجاد می کند ، قوس را خنک می کند و جریان را قطع می کند.

ارسال استعلام

توضیحات محصول

معرفی محصول

شکن های مدار SF6 خود انرژی یافته سری LW سه قطبی/تک قطبی AC 50Hz/60Hz با ولتاژ بالا و ولتاژ در فضای باز و تجهیزات تحول و ولتاژ بالا است که برای باز یا خاموش کردن جریان دارای درجه جریان ، جریان گسل یا سوئیچ خطوط ، محافظت ، کنترل و سیستم های انتقال و توزیع برق استفاده می شود. آنها می توانند عملیات بازآفرینی اتوماتیک باز ، خاموش و سریع را انجام دهند. ولتاژهای دارای امتیاز از 45 کیلو ولت تا 330 کیلو ولت ، و سیستم اصلی شامل یک بوشینگ چینی پشتیبانی ، واحد خاموش کننده قوس ، مکانیسم عملیاتی هیدرولیک/بهار و کنترل چگالی هوشمند است. محفظه خاموش کننده قوس مستقل جریان هوا فشرده شده را در طی فرآیند باز تولید می کند تا به طور موثر قوس را خنک کند و جریان را قطع کند. یک طرح گردش خون کاملاً محصور ، عملکرد قابل اعتماد در محیط های مختلف را تضمین می کند. آنها دارای یک ساختار ساده ، نگهداری آسان و سریع ، مصرف کم مصرف ، نیازهای انرژی کم ، قابلیت اطمینان بالا ، نصب آسان و نویز کم هستند.

مشخصات

نوع	در فضای باز ، بوش چینی
بسامد	50 هرتز/60 هرتز
ولتاژ عامل سیستم	132 کیلو ولت
ولتاژ دارای امتیاز	145kV/220KV/330KV
توالی عملیاتی	O-0.3S-Co-3min-Co
نه سیم پیچ سفر	2
هیچ سیم پیچ بسته	1
هیچ یک از aux.contacts:	10no ، 10nc
واژگون	SF6
تعداد استراحت در هر مرحله	1
زمان گرفته شده توسط موتور برای شارژ فرم بهار کاملاً مرخص شده به موقعیت کاملاً بارگذاری شده	<30sc

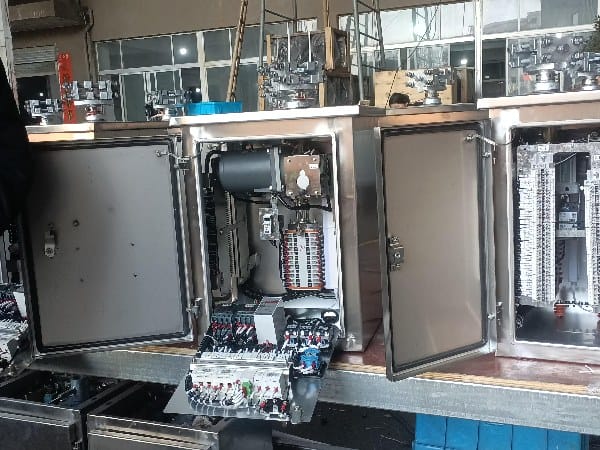

نوع مکانیسم عملیاتی	شارژ بهار
فرکانس قدرت دارای ولتاژ مقاومت در برابر ولتاژ (در ارتفاع کمتر از 1000 متر)	325 کیلو ولت
Impulse Lightning مقاومت در برابر ولتاژ (در ارتفاع کمتر از 1000 متر)	750 کیلو ولت
مکانیسم عملیاتی	یک قطب ، سه قطب
فاصله سن خزش	31 میلی متر در کیلو ولت
جریان قطع جریان	31.5ka/3sec
دارای جریان طبیعی	3150a
دارای جریان کوتاه جریان جریان	قله 80ka
