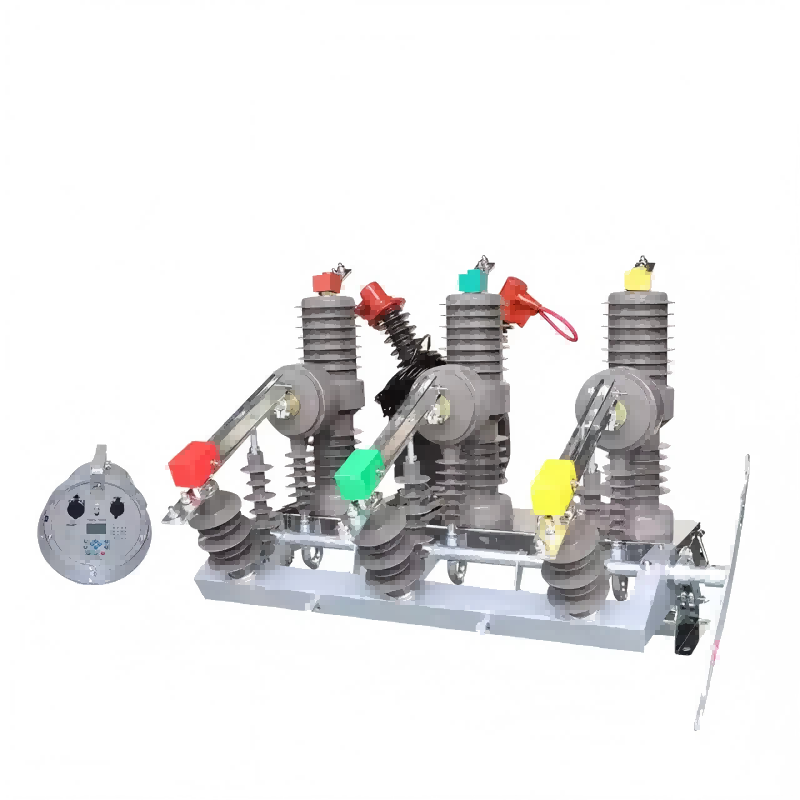

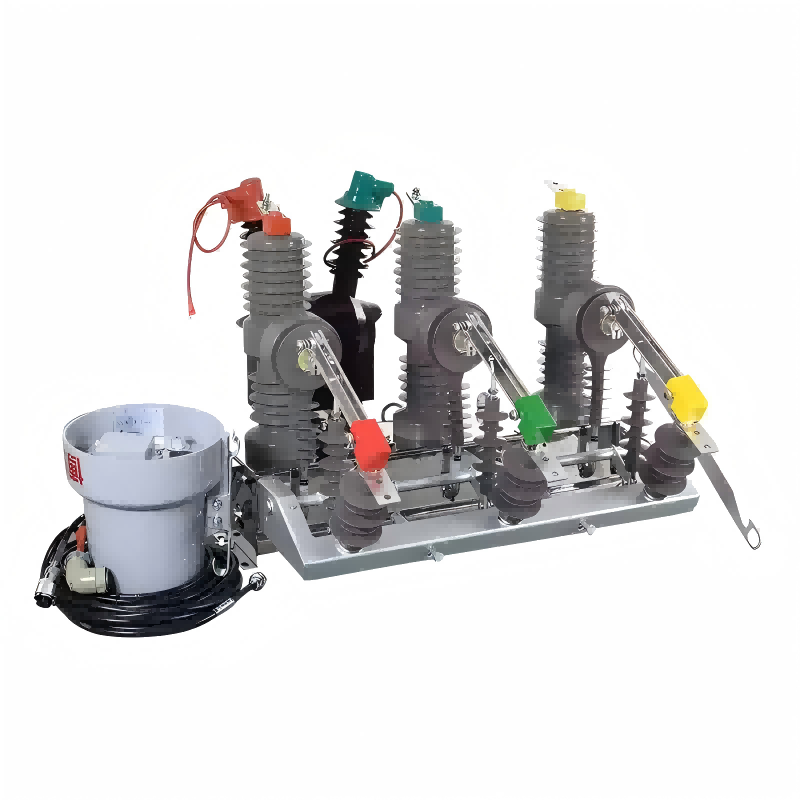

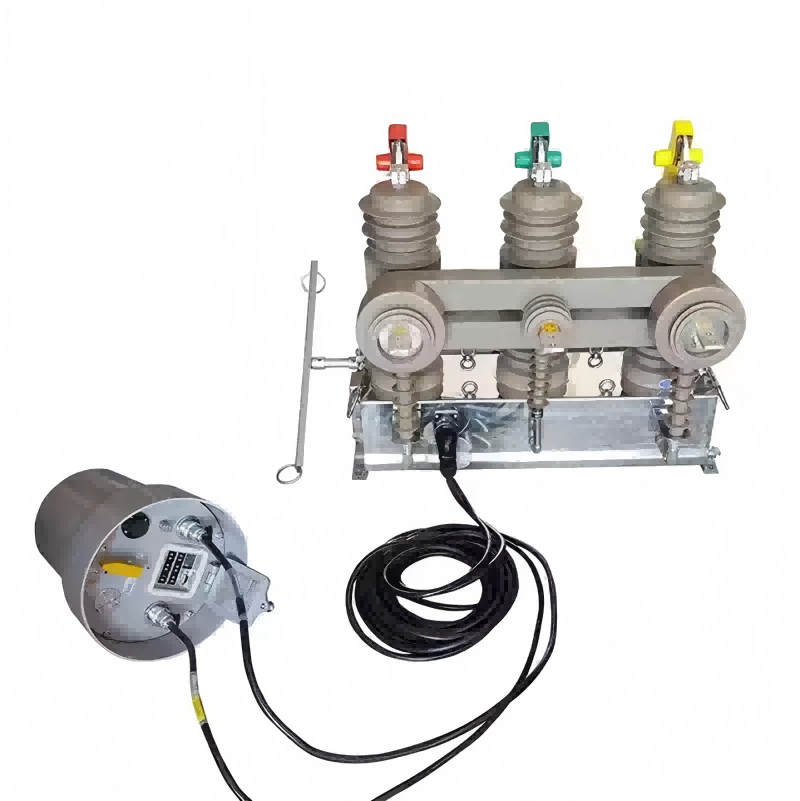

نوع دستی مدار شکن خلاء HV ZW32-12F با کنترلرهای هوشمند

این نوع دستی قطع کننده مدار خلاء HV ZW32-12F با کنترلرهای هوشمند، که توسط Lugao Power Co., Ltd. ساخته شده است، به طور خاص برای نیازهای توزیع برق در فضای باز طراحی شده است. این دستگاه مجهز به مکانیزم عملکرد دستی است که امکان خاموش کردن دستی یا کنترل از راه دور را فراهم می کند. ولتاژ نامی 12 کیلو ولت و فرکانس نامی AC سه فاز 50/60 هرتز است. عمدتاً برای باز و بسته کردن جریان بار، جریان اضافه بار و جریان اتصال کوتاه در خطوط برق استفاده می شود.

مدل:ZW32-12F

ارسال استعلام

توضیحات محصول

نوع دستی قطع کننده مدار خلاء HV ZW32-12F با کنترلرهای هوشمند، تابلوی توزیع برق در فضای باز با ولتاژ نامی 12 کیلو ولت و AC سه فاز 50 هرتز است. کلیدهای مدار عمدتاً برای باز و بسته کردن جریان بار، اضافه جریان و جریان اتصال کوتاه در خطوط برق استفاده می شوند. آنها عملکردهای حفاظت از جریان اضافه و اتصال کوتاه دارند، نیازهای کنترل و اندازه گیری را برآورده می کنند و همچنین می توانند به عملکردهای کنترل و نظارت از راه دور دست پیدا کنند. آنها به طور گسترده ای در پست ها و سیستم های توزیع برق شرکت های صنعتی و معدنی به عنوان تجهیزات کنترل و عملیات استفاده می شوند، به ویژه برای مکان هایی که نیاز به عملیات مکرر دارند.

نوع دستی مدار شکن خلاء HV ZW32-12F با کنترلرهای هوشمند محیط عملیاتی

• هوای اطراف ممکن است توسط گرد و غبار، دود، گازهای خورنده، بخارات یا مه نمک، با سطح کثیفی Ⅲ آلوده شود.

• سرعت باد از 34m/s تجاوز نمی کند (معادل 700Pa در یک سطح استوانه ای).

• شرایط استفاده ویژه: قطع کننده مدار را می توان تحت شرایطی متفاوت از موارد ذکر شده در بالا استفاده کرد. برای شرایط خاص، لطفا با ما مشورت کنید.

نوع دستی مدار شکن خلاء HV ZW32-12F با مشخصات کنترلرهای هوشمند

خیر	پارامتر نام	واحد	ارزش
1	ولتاژ نامی	کیلوولت	12
2	دارای رتبه فعلی	الف	630، 1250
3	فرکانس رتبه‌بندی‌شده	هرتز	50
4	جریان قطعی قطع کننده مدار	kA	20	25
5	نامی جریان ایجاد اتصال کوتاه (اوج)	kA	50	63
6	دارای درجه حداکثر جریان مقاومتی	kA	50	63
7	4s جریان پایداری حرارتی	kA	20	25
8	مدار کنترل و مدار کمکی، ولتاژ تحمل فرکانس برق به مدت 1 دقیقه	V	2000
9	ولتاژ عملیاتی نامی و ولتاژ کمکی	V	AC/DC220، DC110/48/24
