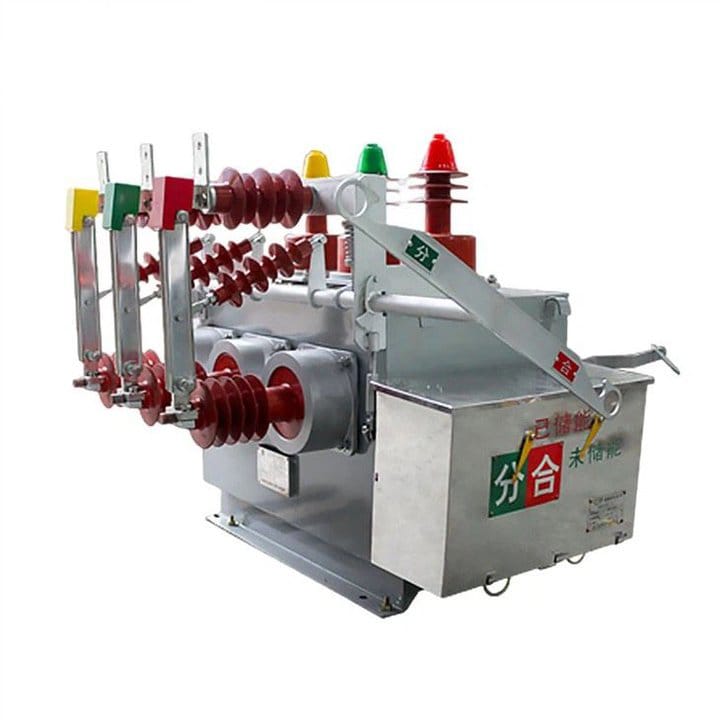

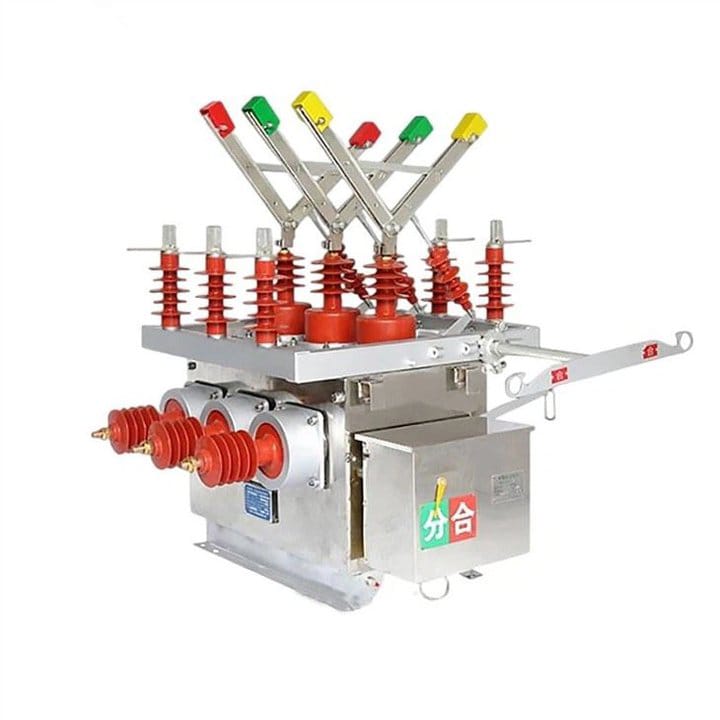

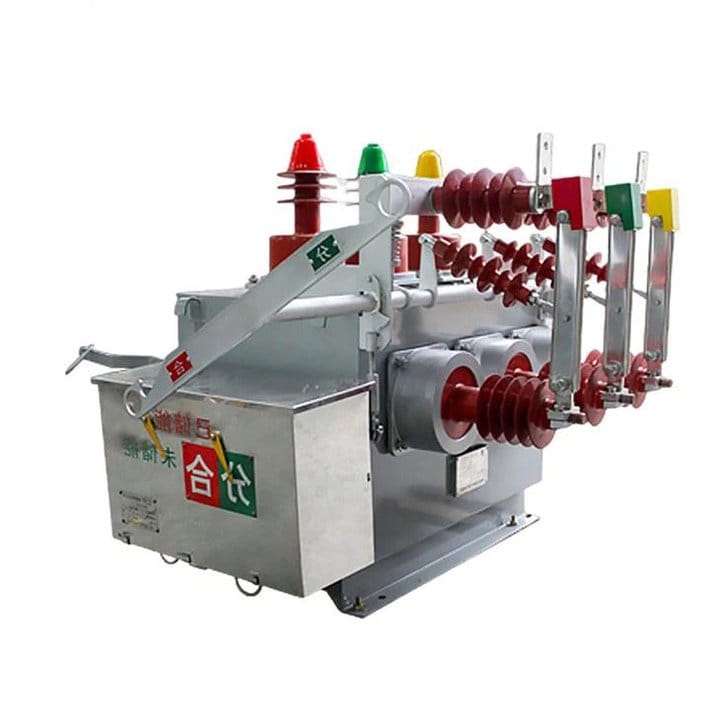

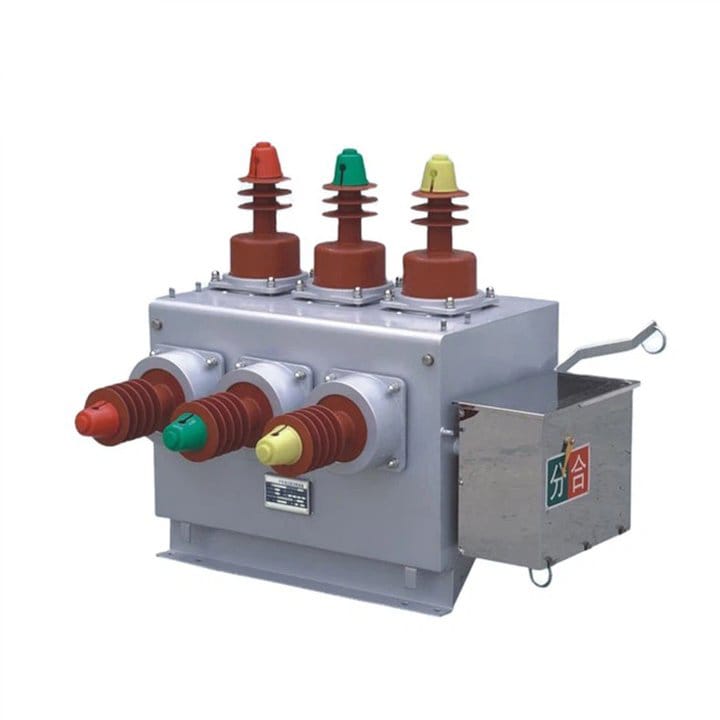

مدار شکن خلاء ولتاژ بالا 11 کیلو ولت VK نوع

LiuGao با افتخار به عنوان یک سازنده اختصاصی قطع کننده مدار خلاء در فضای باز پیشتاز است. مدار شکن خلاء ولتاژ بالا 11KV نوع VK، سنگ بنای تجهیزات توزیع برق در فضای باز، برای ولتاژ نامی 12 کیلو ولت و سه فاز AC با فرکانس 50 هرتز طراحی شده است. این قطع کننده مدار که عمدتاً در تنظیمات مختلف مانند شبکه های برق روستایی، شبکه های برق شهری، راه آهن، معادن، بنادر و سایر سیستم های توزیع برق مستقر شده است، نقش مهمی در خطوط هوایی در فضای باز ایفا می کند. قطع کننده مدار ZW10-12F که با دقت برای قطع و بسته شدن جریان های بار، پاسخ به جریان های اضافه بار و مدیریت جریان های اتصال کوتاه در سیستم قدرت طراحی شده است، به عنوان یک جزء حیاتی برای کلیدزنی و حفاظت از شبکه برق عمل می کند. طراحی قوی و سازگاری در فضای باز آن را برای کاربردهای مختلف مناسب می کند و عملکرد قابل اعتماد را در شرایط محیطی مختلف تضمین می کند. LiuGao را برای نوآوری های پیشرفته که معیارهای کلیدهای مدار خلاء فضای باز را بازتعریف می کند، انتخاب کنید.

ارسال استعلام

توضیحات محصول

Liugao یک تامین کننده مدار شکن خلاء ولتاژ بالا نوع 11 کیلو ولت VK است. مدار شکن خلاء HV در فضای باز ZW10-12 (ZW10-12، ZW10-12F، ZW10-12G) یک تجهیزات توزیع برق در فضای باز است که برای ولتاژ نامی 12k و سه ولت طراحی شده است. فاز AC 50 هرتز این برنامه در شبکه های برق روستایی، شبکه های برق شهری، راه آهن، معادن، بنادر و سایر سیستم های توزیع برق کاربرد دارد. به طور خاص برای خطوط هوایی در فضای باز طراحی شده است، و به طور موثر وظایفی مانند قطع و بسته شدن جریان های بار، جریان اضافه بار و جریان های اتصال کوتاه در سیستم قدرت را انجام می دهد و در عین حال حفاظت و سوئیچینگ شبکه برق را تضمین می کند.

مدار شکن خلاء HV فضای باز ZW10-12 ما (ZW10-12، ZW10-12F، ZW10-12G) از اقدامات ضد تراکم ویژه در داخل استفاده می کند و عایق بهینه را در جعبه تضمین می کند. روش انتقال شامل فناوری ثبت اختراع، نصب آسان و عملکرد قابل اعتماد برای جلوگیری از مشکلات عملکرد قطع کننده مدار ناشی از خرابی های مکانیکی است. این بریکر بدون نیاز به نفت یا گاز کار می کند و در نتیجه طراحی فشرده و سبکی دارد. با حفاظت CT، جریان های شنت بزرگ را در خود جای می دهد، آلودگی را به حداقل می رساند و نیاز به تعمیر و نگهداری را از بین می برد. حالت کنترل می تواند برقی یا دستی باشد که تطبیق پذیری در عملیات و نگهداری را فراهم می کند.

به طور خلاصه، مدار شکن خلاء HV فضای باز ZW10-12 به دلیل طراحی قوی، عملکرد کارآمد و سازگاری با سناریوهای مختلف توزیع برق در فضای باز متمایز است.

مدار شکن خلاء ولتاژ بالا 11 کیلو ولت VK نوع

روش نصب: کناری، وسط نصب شده

دمای هوای محیط: حد بالایی +40 درجه سانتیگراد، حد پایینی -30 درجه سانتیگراد. ;

ارتفاع: ≤2000 متر (در صورت نیاز به افزایش ارتفاع، سطح عایق درجه بندی شده باید بر این اساس افزایش یابد).

فشار باد: بیش از 700Pa (معادل سرعت باد 34 متر بر ثانیه)؛

دامنه: شدت زلزله 8 درجه;

سطح آلودگی: کلاس I.

حداکثر اختلاف دمای روزانه: حداکثر 25 درجه سانتیگراد.

مشخصات قطع کننده مدار خلاء ولتاژ بالا نوع 11KV VK

مدل		ZW10-12، ZW10-12F، ZW10-12G

عدد	پارامتر		واحد	ارزش
1	ولتاژ محاسبه شده		کیلوولت	12
2	جریان نامی		A	630
3	فرکانس رتبه بندی شده		هرتز	50
4	ولتاژ تحمل فرکانس برق		کیلوولت	42/48
5	ولتاژ ضربه رعد و برق (مقدار اوج)		کیلوولت	75/85
6	جریان قطع نامی اتصال کوتاه		kA	16	20	25
7	جریان اتصال کوتاه نامی (مقدار اوج)		kA	40	50	50
8	دارای جریان مقاومت کوتاه مدت		kA	16	20	25
9	حداکثر جریان مقاومتی نامی		kA	40	50	50
10	مدت زمان اتصال کوتاه نامی		S	4
ایل	توالی عملیات اسمی			امتیاز - 0.3 ثانیه - امتیاز ترکیبی - 180 ثانیه - امتیاز ترکیبی
12	زمان قطع جریان اتصال کوتاه نامی		درجه دوم	30
13	زندگی ماشینی		درجه دوم	10000
14	تماس متحرک اجازه می دهد تا ضخامت انباشته سایش		میلی متر	3
15	ولتاژ کاری نامی با مکانیزم عمل فنر نوع CT	سیم پیچ بستن	V	DC یا AC 220 ولت
		کلاف بازشو
16	جریان کاری نامی سیم پیچ تریپ اضافه جریان		A	5
17	وزن		کیلوگرم	150
