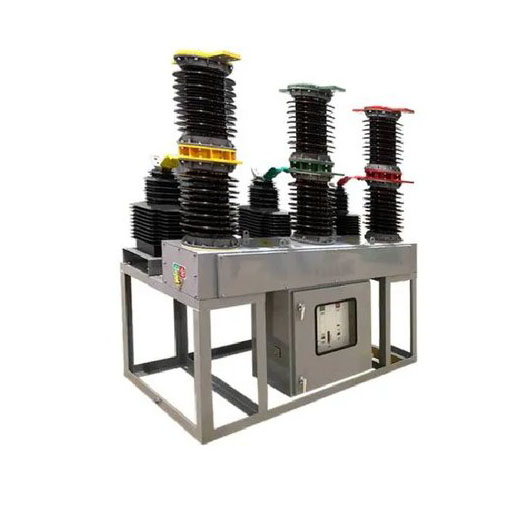

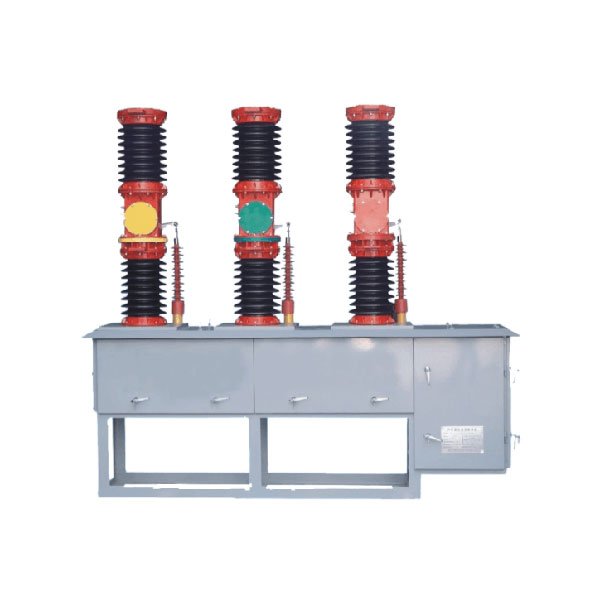

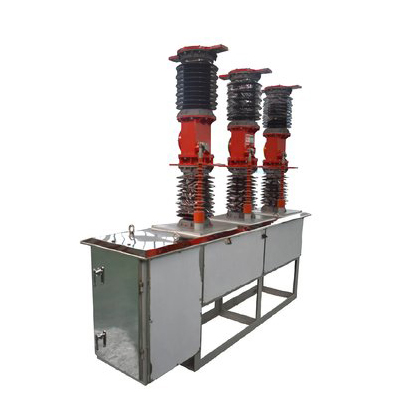

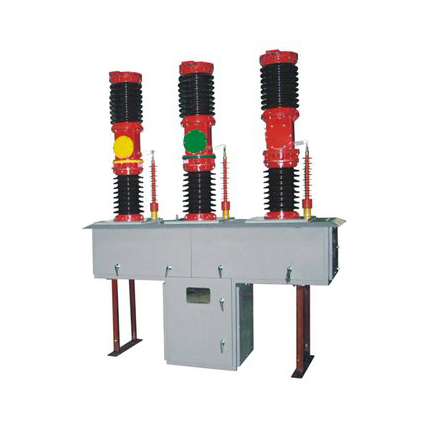

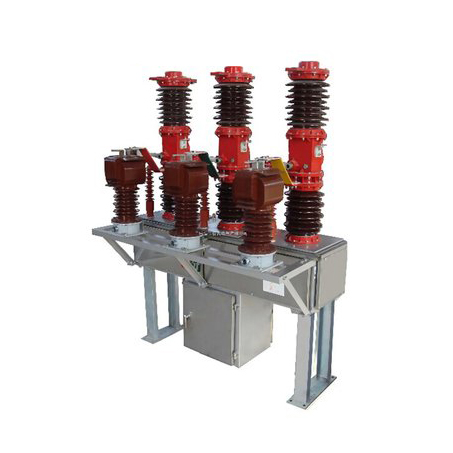

قطع کننده مدار خلاء 66kV در فضای باز با قطع اتصال

لوگوئو با افتخار به عنوان یک سازنده برجسته مدار خلاء داخلی در فضای باز ایستاده و قطع کننده مدار خلاء 66kV در فضای باز با قطع کننده را ارائه می دهد-یک دستگاه الکتریکی نمونه ای که برای سیستم های سه فاز AC 50/60Hz طراحی شده است با ولتاژ دارای امتیاز 40.5 کیلو ولت. این تجهیزات در فضای باز مجهز به یک اپراتور بهاری یا محرک الکترومغناطیسی ، کنترل دقیقی را برای باز کردن و بسته شدن برقی فراهم می کند. علاوه بر این ، انعطاف پذیری عملکرد دستی را ارائه می دهد ، و در صورت عدم کنترل الکتریکی ، امکان ذخیره سازی دستی و عملکرد را نیز فراهم می کند. مطابق با استانداردهای بین المللی ، از جمله IEC62271-100 "AC Circuit Voltage Circuit Circuit Circuit" و IEC-56 "قطع کننده مدار AC با ولتاژ بالا" که توسط کمیسیون بین المللی الکتروتکنیک تأسیس شده است ، این قطع کننده مدار از الزامات دقیق برای ایمنی و عملکرد در کاربردهای قطع اتصال مدار بالا پیشی می گیرد. به Lugao برای راه حل های برش که از معیارهای قطع کننده مدار خلاء در فضای باز استفاده می کند ، اطمینان حاصل کنید ، از ایمنی ، دقت و قابلیت اطمینان بی نظیر استفاده کنید.

ارسال استعلام

توضیحات محصول

Lugao یک قطع کننده مدار خلاء 66kV در فضای باز با تأمین کننده قطع کننده است. ZW7-40.5 نوع خلاء خلاء از نوع کنترل و محافظت از سیستم انتقال قدرت 36 کیلو ولت در فضای باز استفاده می شود و همچنین در مورد شبکه های توزیع انرژی شهری و روستایی و شرکت های صنعتی و معدن در عملکرد عادی و اهداف محافظت از مدار کوتاه اعمال می شود. ساختار کلی نوع محصول ستون عایق ؛ ساخته شده از خلاء خلاء بر روی گلدان ، گلدان چینی برای گلدان ستون بعدی. برای محل کار مکرر. و دارای آب بندی خوب ، ضد پیری ، فشار زیاد ، بدون سوختن ، انفجار ، عمر طولانی ، نصب و نگهداری مناسب است.

قطع کننده مدار خلاء 66kV در فضای باز با محیط عملیاتی قطع

1 دمای محیط: -40 ℃ ~+40 ℃ ؛

2 ارتفاع: ≤1000m ؛

3 حداکثر سرعت باد 10 کیلومتر در ساعت است ، حداقل سرعت باد برای سطح رتبه (132/230 کیلو ولت) 3.2 کیلومتر در ساعت است.

4 شدت زمین لرزه: سطح 8 ؛

5 حداقل فاصله خزش اسمی: 31 میلی متر در کیلو ولت ؛

6 درجه آلودگی هوا: کلاس IV.

قطع کننده مدار خلاء 66kV در فضای باز با خصوصیات قطع

ZW7-40.5 قطع کننده مدار خلاء ولتاژ در فضای باز عمدتاً از قطب یکپارچه ، ترانسفورماتور فعلی ، مکانیسم عملیاتی و جعبه تشکیل شده است. این نوع قطع کننده مدار از طراحی مینیاتوری شده است و پوسته از جعبه فولادی با کیفیت بالا ساخته شده است. ترانسفورماتورهای فعلی با توجه به نیاز کاربر می توانند انتخاب شوند. ZW7-40.5 قطع کننده مدار خلاء ولتاژ بالا در فضای باز و ترکیب کنترل هوشمند تطبیق. عملکرد باز و بسته شدن سوئیچ می تواند به صورت محلی تحقق یابد ، و همچنین می تواند از طریق رابط ارتباطی از راه دور عمل کند. سایر اطلاعات مربوط به قطع کننده مدار نیز می تواند به مرکز کنترل منتقل شود و کانال ارتباطی می تواند کابل ، فیبر نوری ، GPRS/CDMA ، GSM و غیره را انتخاب کند.

قطع کننده مدار خلاء 66kV در فضای باز با مشخصات قطع ارتباط

شماره	قسمت			واحد	پارامترها
1	ولتاژ دارای امتیاز			kv	40.5
2	دارای امتیاز	فرکانس قدرت 1 دقیقه	خشک		95
	عایق	مقاومت در برابر ولتاژ	خیس		80
	سطح	Impulse Lightning در برابر ولتاژ مقاومت می کند (اوج)			185
3	جریان فعلی			A	1250、1600、2000
4	جریان شکستن اتصال کوتاه			در	20、25、31.5
5	توالی عملیاتی دارای امتیاز				O-0.3s -co- 180s-co
6	دارای دوره کوتاه مدت زمان شکستن جریان کوتاه است			بار	12
7	دارای جریان کوتاه آن جریان بسته (اوج)			در	50、63、80
8	اوج دارای امتیاز در برابر curren t مقاومت می کند
9	با مقاومت در برابر جریان کوتاه مدت			در	20、25、31.5
10	مدت زمان اتصال کوتاه			S	4
11	میانگین سرعت باز			ام‌اس	0.2 ± 1.5
12	میانگین سرعت بسته شدن				0.7 0.7 0.2
13	مدت زمان گزاف گویی تماس بگیرید			s	≤2
14	همگام سازی سه مرحله ای بسته شدن و افتتاحیه				≤2
15	زمان افتتاح				≤150
16	زمان بسته شدن				60 ≤
17	مکانیزم			بار	10000
18	ولتاژ عملیاتی و ولتاژ Aux ilia ry دارای ولتاژ			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	مقاومت DC حلقه فاز (بدون ترانسفورماتور فعلی			Ω	100
20	مجاز به جمع شدن از تماس پویا و استاتیک مجاز است			مگنی	3
