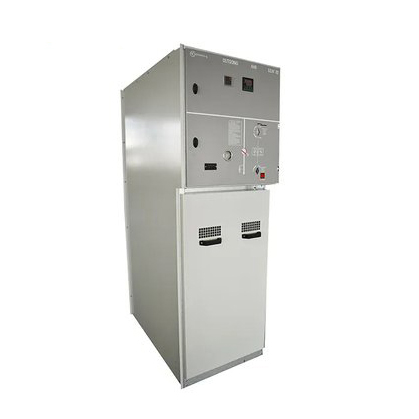

تابلوی کلید 12 کیلو ولت رینگ واحد اصلی

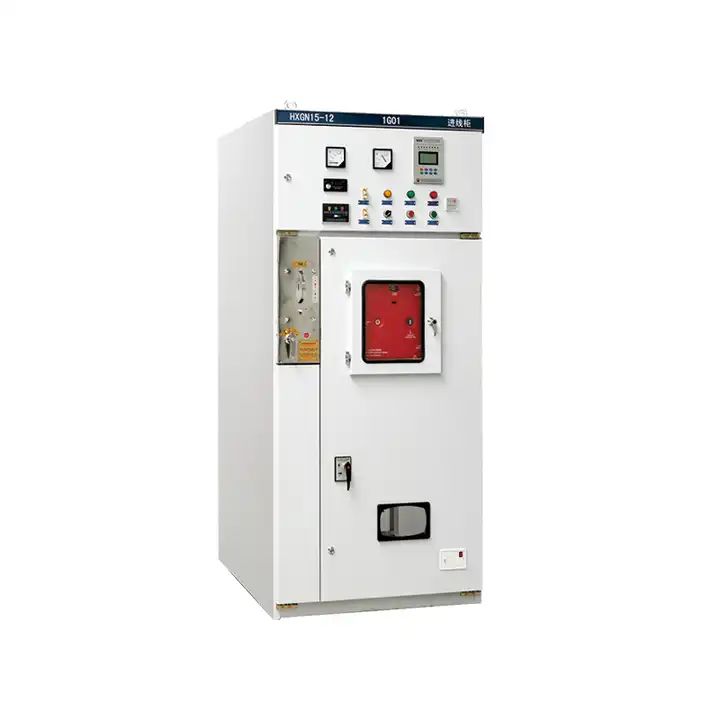

تابلو برق واحد اصلی حلقه 12 کیلو ولت تولید شده توسط Liugao. تابلو برق واحد اصلی با روکش فلزی HXGN15-12، از نوع هوشمند، برای کاربرد در سیستم سه فاز AC با ولتاژ نامی 12 کیلو ولت، فرکانس نامی 50Hz طراحی شده است. و جریان نامی 630A. این هدف تامین برق شبکه حلقه ای و منبع تغذیه ترمینال تشعشع، به ویژه در سناریوهای قطعه بندی خطوط کابل و اتصال انشعاب است. تابلو برق مجهز به یک واحد قدرت چند حلقه عایق گاز SF6 و یک دستگاه پایانه تغذیه کننده است. (FTU) که از کره وارد شده است. به ویژه، دارای عملکردهای پیشرفته ای مانند سیگنال دهی از راه دور، تله متری، کنترل از راه دور و تشخیص جریان خطا است. این سیستم در درجه اول به عنوان یک سیستم اتوماسیون توزیع استفاده می شود و برای مراکز بار منبع تغذیه شهری و کاربردهای تامین کابل مفید است.

ارسال استعلام

توضیحات محصول

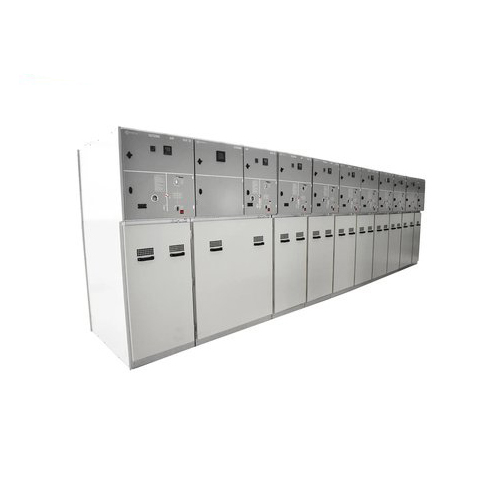

Liugao، یک تامین کننده پیشرو کلید ولتاژ بالا، چارچوب کابینت از نوع مونتاژی است که ثبات، قابلیت اطمینان و مونتاژ راحت را ارائه می دهد. به اندازه کافی همه کاره است تا به عنوان یک واحد شبکه حلقه پیکربندی شود و از حالت های مختلف اتصال پشتیبانی می کند.

اندازه جمع و جور، سبک وزن، با ردپای کوچک و نصب آسان، واحد اصلی حلقه کارایی و سادگی را در طراحی خود در اولویت قرار می دهد.

این واحد دارای اتاق‌های باربار، سوئیچ و کنترل جداگانه است که هر کدام در یک حالت امن نگهداری می‌شوند. هم کابینت و هم اجزای آن به دقت پایه گذاری شده اند تا از ایمنی شخصی اپراتورها و کارگران تعمیر و نگهداری اطمینان حاصل شود.

واحد اصلی حلقه با سوئیچ های بار FN12-12D و FN25-12D سازگار است و انعطاف پذیری و سازگاری را در پیکربندی آن فراهم می کند.

با سیستم قفل مکانیکی پیشرفته و قابل اعتماد، این واحد الزامات سختگیرانه حفاظت پنج ضد را برآورده می کند و ایمنی و امنیت بیشتری را در عملکرد خود تضمین می کند.

محیط عملیاتی پانل دنده کلید واحد اصلی حلقه 12 کیلو ولت

1. دمای هوا: حداکثر دما: +40℃; حداقل دما:-35℃

2. رطوبت: میانگین رطوبت ماهانه 95%; میانگین رطوبت روزانه 90 درصد

3. ارتفاع از سطح دریا: حداکثر ارتفاع نصب: 2500 متر

4. هوای محیط که ظاهراً توسط گازهای خورنده و قابل اشتعال، بخار و غیره آلوده نشده باشد.

5. بدون لرزش شدید مکرر.

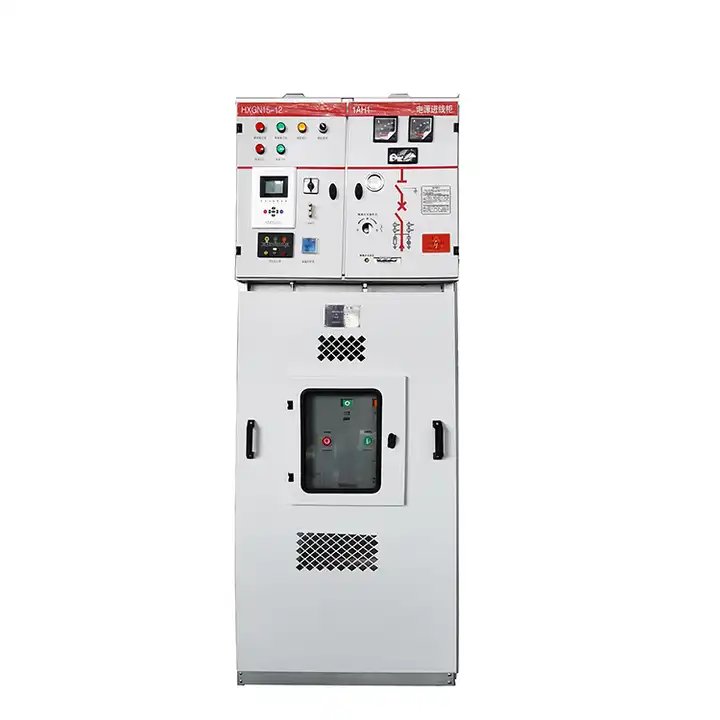

12 کیلو ولت رینگ واحد اصلی تابلو کلید

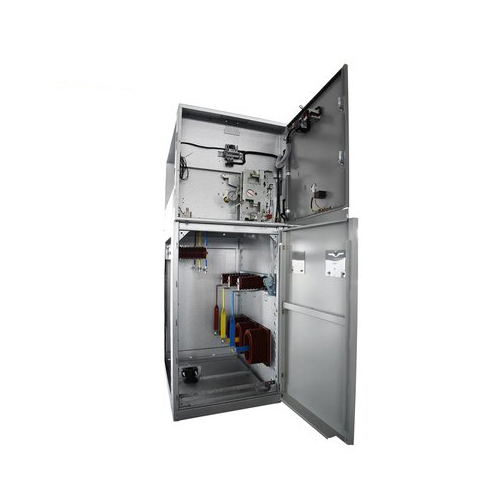

محفظه، در و محفظه بالایی این واحد تحت یک پردازش کامل اسپری قرار می گیرد و از یک پوشش محافظ و یکنواخت اطمینان حاصل می کند. همه کابینت ها دارای یک شینه اصلی اتصال به زمین هستند که اتصال نزدیک به کابینت را تسهیل می کند. اجزای فلزی، از جمله کلیدهای اتصال به زمین و قطعات به هم پیوسته، به دقت به شینه اتصال به زمین متصل می شوند. اتصالات قیطان مسی بین قطعات متصل شده توسط پیچ برای اطمینان از تداوم استفاده می شود.

برای مدیریت انتشار گاز و جلوگیری از ایجاد قوس درونی، یک درب کاهش فشار در پشت کابینت قرار داده شده است. تخته بالایی به طور ایمن با پیچ ثابت شده است و به راحتی از بیرون برای اتصال اتوبوس باز می شود. محفظه دستگاه های کمکی بالایی انعطاف پذیری را برای نصب ترمینال ها و سایر قطعات ارائه می دهد. با بالا بردن محفظه کوچک، حفاظت رله را می توان به طور موثر به دست آورد.

شایان ذکر است، سوئیچ قطع بار و سوئیچ زمین از یک اینترلاک نوع بلوکی استفاده می کنند، در حالی که سوئیچ زمین و در از یک قفل اجباری استفاده می کنند. با دنبال کردن یک توالی مشخص از مراحل - بستن در، روشن کردن سوئیچ زمین و بستن سوئیچ شکست بار - اینترلاک خودکار به دست می آید. این عملیات متوالی برای جلوگیری از خطا و افزایش ایمنی کلی سیستم عمل می کند.

مشخصات تابلوی کلید واحد اصلی حلقه 12 کیلو ولت

خیر	مورد		واحد	پارامتر
1	حداکثر ولتاژ سیستم		کیلوولت	12	15	24	40.5
1	ولتاژ محاسبه شده		کیلوولت	7.2، 11	13.8، 15	17.5، 20، 22	30، 33، 36
2	جریان نامی		A	630/1250
3	فرکانس رتبه بندی شده		هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	فاز به فاز، فاز به زمین	کیلوولت	42	48	55	85
		شکست، شکستگی	کیلوولت	48	55	65	95
5	ضربه رعد و برق مقاومت در برابر ولتاژ	فاز به فاز، فاز به زمین	کیلوولت	75	90	125/150	170
		شکست، شکستگی	کیلوولت	85	105	150/160	185
6	تحمل جریان کوتاه مدت	مدار اصلی	kA	25/2 ثانیه
		مدار زمین	kA	25/2 ثانیه
7	جریان تحمل نامی (پیک)		kA	63			50
8	جریان انتقال نامی		A	1300-1700
9	جریان تولید مدار بار نامی		A	630
10	جریان قطعی شارژ کابل (خط) نامی		A	اکتبر-50
11	بدون جریان قطعی ترانسفورماتور بار		A	20
12	جریان قطع شارژ کابل در عیب ارتینگ		A	100			80
13	جریان قطع نامی اتصال کوتاه (پیک)		kA	20
14	جریان اتصال کوتاه نامی (پیک)		kA	63			50
15	سطح حفاظت			IP4X
16	عمر سوئیچ قطع بار		بار	5000
17	عمر کلید ارتینگ		بار	5000
