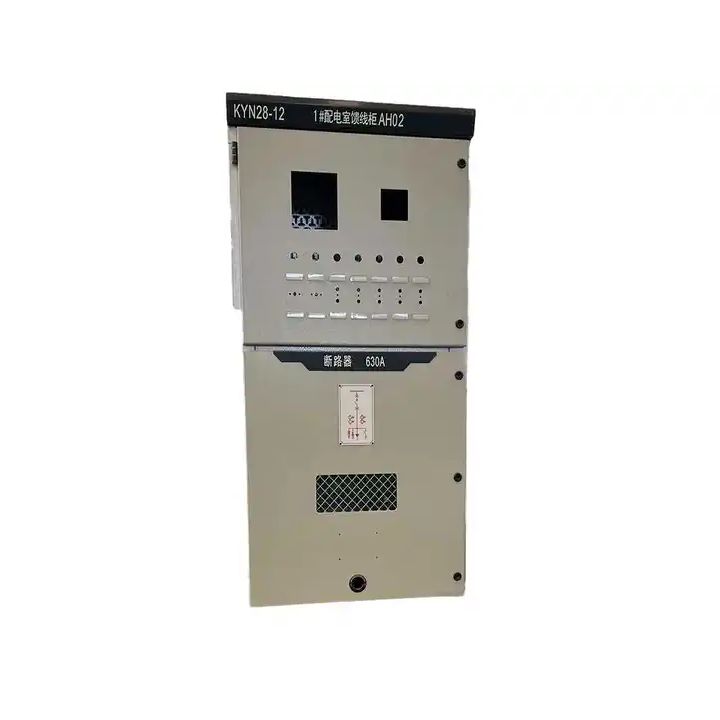

کلید 13.8KV MV HV عایق هوا

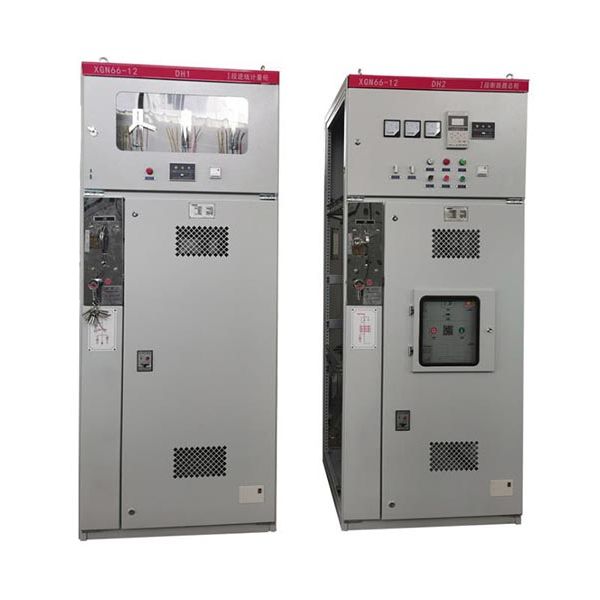

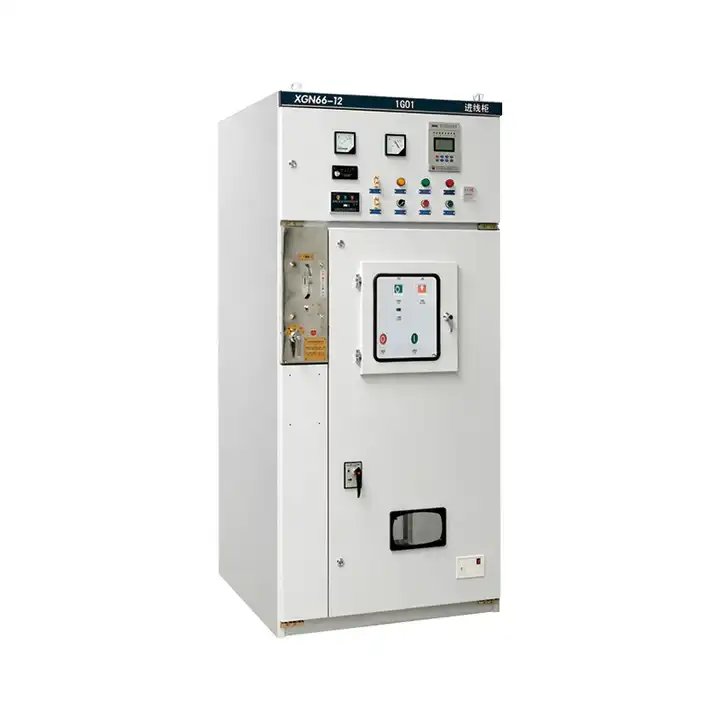

LuGao یک تولید کننده 13.8KV MV HV عایق هوا است که تابلو برق AC ولتاژ متوسط XGN66-12 را ارائه می دهد. به طور خاص برای سیستم سه فاز AC 50/60 هرتز 3.6kV-35kV طراحی شده است، این تابلو برق محصور شده فلزی نوع ثابت، دریافت و توزیع کارآمد انرژی نیرو را تسهیل می کند. به LuGao برای راه حل های قابل اعتماد و پیشرفته در تابلو برق فشار قوی اعتماد کنید که عملکرد بهینه را در طیف وسیعی از کاربردهای ولتاژ تضمین می کند.

ارسال استعلام

توضیحات محصول

لوگائو با افتخار به عنوان یک تامین کننده برتر تابلو برق فشار قوی ایستاده است و تابلو برق بسته نوع ثابت XGN66-12 را به عنوان مظهر فناوری پیشرفته معرفی می کند. تعهد ما به برتری در این تابلوی پیشرفته منعکس شده است که برای مطابقت با بالاترین استانداردهای قابلیت اطمینان و عملکرد در کاربردهای ولتاژ بالا طراحی شده است. به Lugao برای راه حل های نوآورانه اعتماد کنید که معیاری را در قلمرو تابلو برق فشار قوی ایجاد می کند. این نسل جدید محصول الکتریکی با ولتاژ بالا به طور یکپارچه با استانداردهای ملی از جمله GB3906 و DLT404 دپارتمان برق مطابقت دارد، در حالی که استاندارد بین المللی سختگیرانه IEC62271 برای تابلو برق و تجهیزات کنترلی فلزی AC از 1KV تا 52KV را رعایت می کند.

این تابلو با طراحی جمع و جور خود استاندارد جدیدی را ایجاد می کند و در مقایسه با تابلو برق معمولی تنها 50 درصد فضا را اشغال می کند. قطع کننده مدار، یک جزء کلیدی، دارای قابلیت اطمینان و عملکرد استثنایی است و دارای یک مکانیسم قوی "پنج ضد" در هم تنیده است که به دلیل قابلیت اطمینان و سادگی آن شناخته شده است.

این تابلو برق که برای استفاده در داخل ساختمان در بخش های تک باس سه فاز AC 50Hz 3.6kV، 7.2kV و 12kV طراحی شده است، پذیرش و توزیع یکپارچه انرژی الکتریکی را تسهیل می کند. قابلیت‌های چند منظوره آن، شامل کنترل مدار، حفاظت و نظارت، آن را برای استقرار در تنظیمات مختلف مانند نیروگاه‌ها، پست‌ها، شرکت‌های صنعتی و معدنی، ساختمان‌های بلند، و حتی در کابینت‌های شبکه حلقه با واحدهای اصلی حلقه، همه‌کاره می‌کند.

تعهد به رعایت استانداردهای ملی و بین المللی نشان دهنده تعهد Lugao به ارائه راه حلی قابل اعتماد، با کارایی بالا و فناوری پیشرفته در حوزه تابلو برق فشار قوی است.

محیط عملیاتی کلید 13.8KV MV HV عایق شده با هوا

1. استفاده از حداکثر دما از 40 درجه تجاوز نمی کند، حداقل بیش از -25 درجه نیست

2. رطوبت نسبی: میانگین روزانه بیش از 95٪، میانگین ماهانه بیش از 90٪ ارتفاع از 1000 متر تجاوز نمی کند (در طول زمان می توانید با سازنده مشورت کنید)

3. بدون آتش سوزی، انفجار، آلودگی شدید، خوردگی شیمیایی و سایت های شوک شدید.

13.8KV MV HV هوا عایق شده ویژگی های کلید

اطاقک، ساختار مونتاژ شده بدون جوشکاری، استحکام مکانیکی بالا و ظاهری هنری را به نمایش می گذارد و آن را به یک راه حل ایده آل برای تابلو برق ولتاژ بالا تبدیل می کند.

قسمت بالایی عقب به کلید قطع کننده چرخشی GN30-12 اختصاص داده شده است، در حالی که قسمت پایینی سوئیچ قطع کننده GN19-12C را در خود جای می دهد. دستگاه اینترلاک مکانیکی که طبق رویه‌های مشخص کار می‌کند، حفاظت ایمنی قابل اعتمادی را برای پرسنل و تجهیزات در تابلو برق فشار قوی تضمین می‌کند.

کلید اصلی مورد استفاده از نوع تک بلوک است که گزینه هایی مانند ZN63-12 (VS1-12) و VD4-12 را ارائه می دهد که تطبیق پذیری و عملکرد تابلو برق فشار قوی را افزایش می دهد.

این سیستم با استفاده از یک روش قفل مکانیکی اجباری در اینترلاک‌ها در میان کلیدهای اصلی، جداکننده‌ها و درب‌های کابین، عملکرد اینترلاک "پنج ضد" را برآورده می‌کند. این ویژگی امکان ترکیبات تصادفی با واحد اصلی حلقه را فراهم می کند و از انعطاف پذیری و ایمنی بیشتر در عملکرد تابلو برق فشار قوی اطمینان حاصل می کند.

13.8KV MV HV هوا عایق مشخصات کلید

پارامترهای فنی اصلی و مدل های اجزای کلید

خیر	مورد	واحد	پارامترهای فنی
1	ولتاژ نامی	KV	3.6،7.2،12
2	ولتاژ تحمل فرکانس توان نامی	KV	زمین، همان: 42; شکستگی: 45
3	ولتاژ مقاومت در برابر ضربه صاعقه	KV	زمین، همان: 75; شکستگی: 85
4	نرخ فرکانس	هرتز	50
5	جریان نامی	A	6,301,250
6	جریان قطع نامی اتصال کوتاه (پیک)	KV	20,25,31.5
7	جریان بسته شدن اتصال کوتاه نامی (پیک)	KV	50,63,80.
8	جریان پایدار دینامیکی نامی (پیک)	KV	50,63,80
9	جریان پایدار برق رعد و برق 4S (RMS)	KV	20,25,31.5
10	کلاس حفاظتی	IP	1P2X
11	ابعاد (WDH)	میلی متر	900X1000X2300
12	وزن	کیلوگرم	-600

پارامترهای فنی اصلی مدارشکن خلاء نوع ZN63-12

خیر	مورد	واحد	پارامترهای فنی
1	ولتاژ نامی	KV	12
2	جریان نامی	A	6,301,250
3	جریان قطعی اتصال کوتاه نامی	KV	20,25,31.5
4	جریان بسته شدن اتصال کوتاه نامی	KA	50,63,80
5	جریان مقاومت کوتاه مدت (مقدار موثر 4S)	KA	20.25،31.5
6	جریان تحمل اوج نامی (پیک)	KA	50,63,80
7	زندگی مکانیکی	زمان	10000
8	زمان‌های قطع جریان کوتاه‌مدت رتبه‌بندی شده است	زمان	50
9	توالی عملیاتی دارای رتبه		o-0.3s-c O-180s-C o
10	فاصله سر تماس	میلی متر	1±11
11	تماس با سکته مغزی	میلی متر	0.5±4
12	فاصله مرکز بین فاز	میلی متر	210
13	سرعت باز شدن	ام‌اس	0.2±1.2
14	سرعت بسته شدن	ام‌اس	0.6±0.2
15	زمان افتتاحیه	ام‌اس	≤60
16	زمان بسته شدن	ام‌اس	≤75
17	همگام سازی بازشو سه فاز	ام‌اس	≤2
18	بسته شدن پرش	ام‌اس	≤2
19	مقاومت حلقه	μΩ	≤45
20	ضخامت سایش مجاز انباشته شده سر تماس	میلی متر	3
