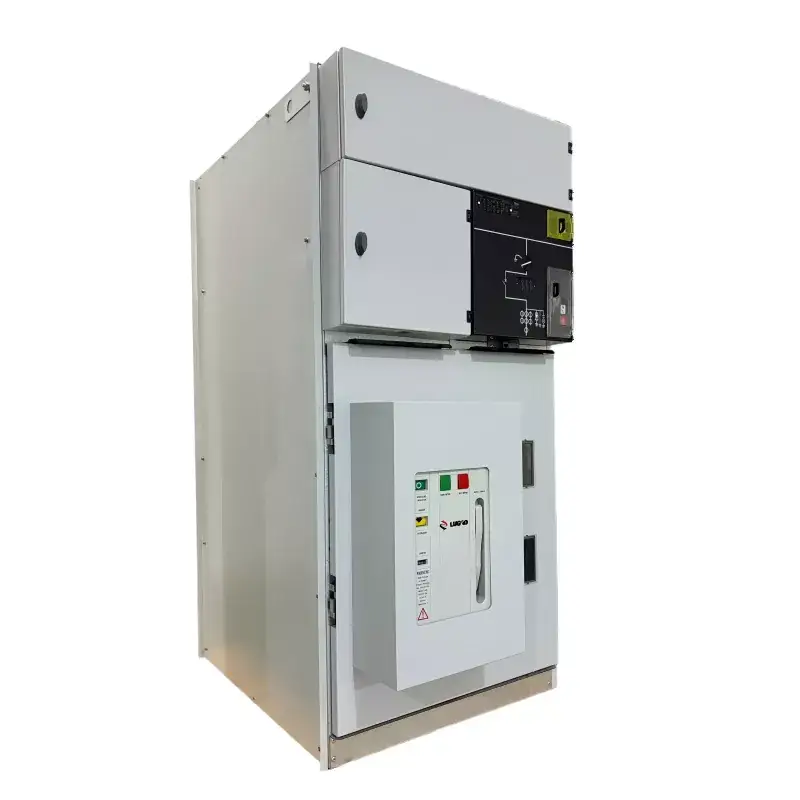

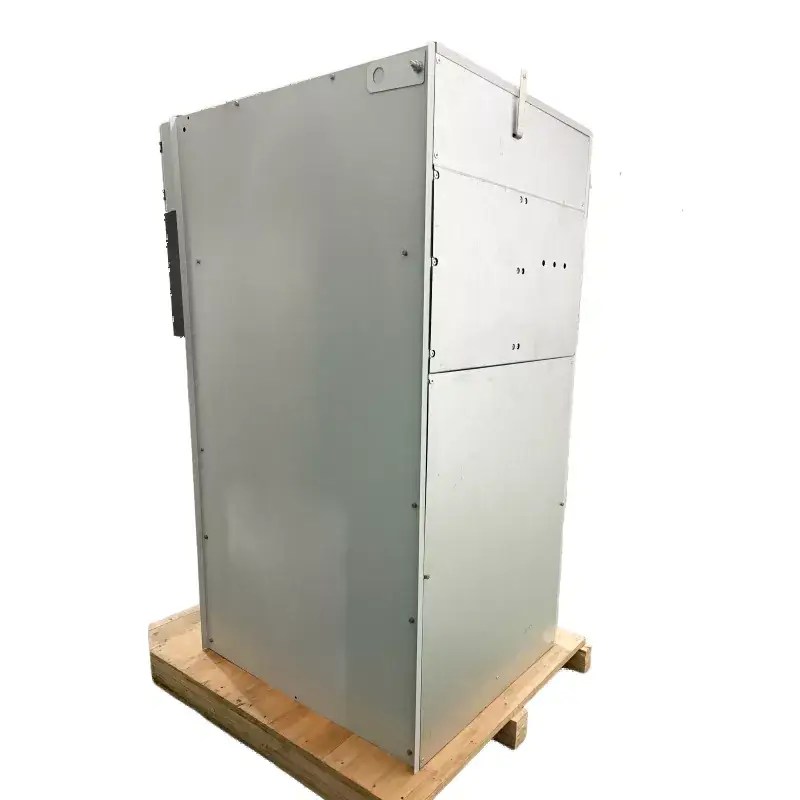

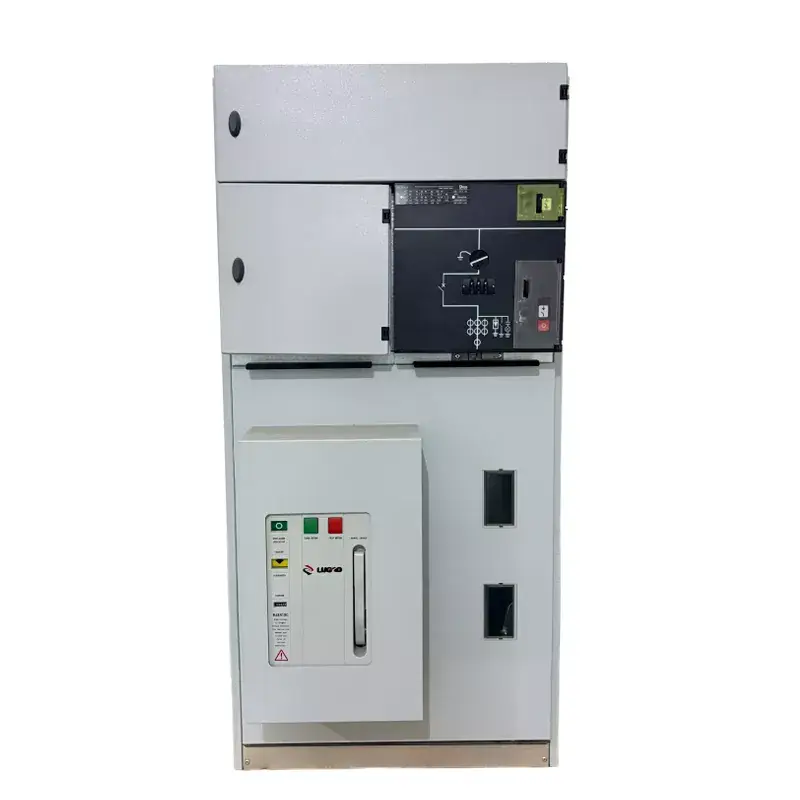

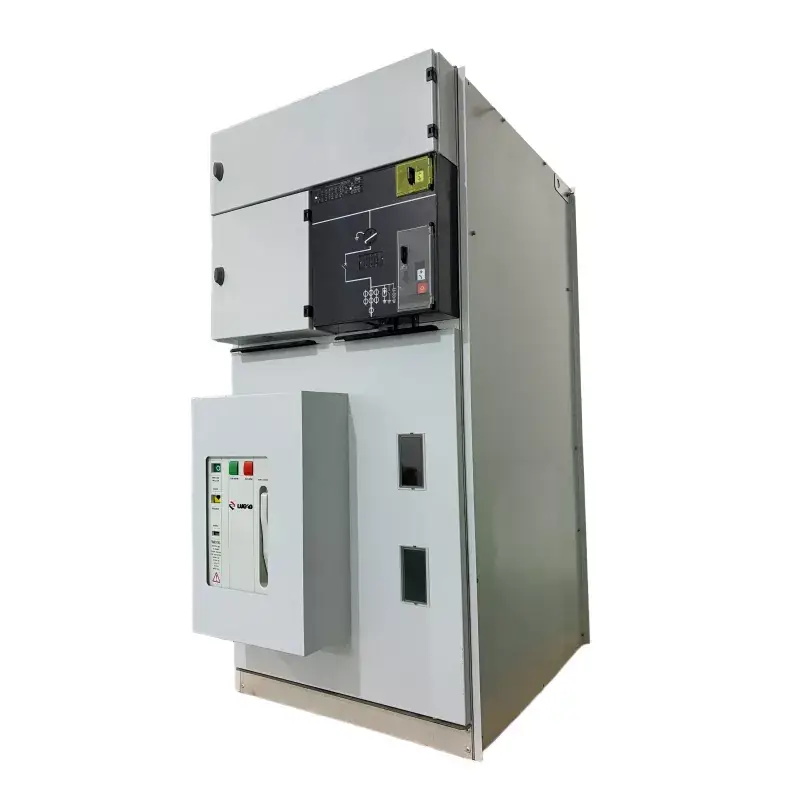

پانل کلید یونیت اصلی حلقه عایق گاز داخلی SM6 با VCB

پانل کلید واحد اصلی حلقه عایق گاز داخلی LGSM6 با VCB یک واحد اصلی حلقه ای است که از هوا به عنوان عایق استفاده می کند و مجهز به قطع کننده مدار خلاء با کارایی بالا (VCB) است. ولتاژهای نامی 10 کیلو ولت، 12 کیلو ولت و 24 کیلو ولت را پوشش می دهد. از آنجایی که از هوا به عنوان محیط عایق استفاده می کند، نیازی به نظارت بر گاز یا عملیات بازیابی نیست. این به طور گسترده در حالات مختلف مانند شرکت های صنعتی و معدنی، توزیع برق مسکونی و اتاق های توزیع برق بادی و خورشیدی استفاده می شود. فروش سالانه بیش از 3000 واحد است و راه حل های اصلی برای اطمینان از تحویل سریع در انبار نگهداری می شوند.

ارسال استعلام

توضیحات محصول

پانل کلید واحد اصلی حلقه عایق گاز داخلی LGSM6 با VCB یک واحد اصلی حلقه ای کاملا محصور است که از گاز SF6 به عنوان رسانه عایق اولیه استفاده می کند. ویژگی اصلی آن ادغام یک قطع کننده مدار خلاء (VCB) در یک محفظه گاز مهر و موم شده است. این ویژگی مزایای تابلو برق عایق گاز مانند اندازه کوچک و عملکرد بدون نیاز به تعمیر و نگهداری را حفظ می کند، در حالی که دارای ظرفیت شکست بالا و مناسب برای عملکرد مکرر قطع کننده های مدار خلاء است. بنابراین، برای برنامه های کاربردی در شرکت های صنعتی و معدنی، توزیع برق مسکونی، تولید برق بادی و خورشیدی و پست های مختلف بسیار مناسب است. راه حل لوگائو به عنوان یک تولید کننده حرفه ای GIS RMU، کاملاً با استانداردهای بین المللی مانند IEC، ISO و CE مطابقت دارد و از شناخت جهانی و عملکرد قابل اعتماد در سناریوهای مختلف توزیع برق اطمینان می دهد.

پارامترهای فنی اصلی

خیر	مورد		واحد	پارامترها
1	ولتاژ نامی		کیلوولت	12	24	36	40.5
2	جریان رتبه بندی شده		A	630/1250
3	فرکانس رتبه بندی شده		هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	ارزش کل	کیلوولت	42	55	80	95
		نقطه شکست		48	65	95	110
5	ولتاژ مقاومت در برابر ضربه رعد و برق	ارزش کل	کیلوولت	75	125/150	170	95
		نقطه شکست		85	150/160	185	215
6	جریان مقاومت کوتاه مدت دارای رتبه بندی	مدار اصلی	kA	25/2 ثانیه
		مدار زمین		25/2 ثانیه
7	حداکثر جریان مقاومت درجه بندی شده		kA	63			50
8	جریان انتقال رتبه ای		A	1300 تا 1700
9	جریان قطعی بسته شدن بار نامی		A	630
10	جریان قطعی شارژ کابل		A	50/10
11	جریان قطعی ترانسفورماتور بدون بار		A	20
12	جریان قطعی خطای زمین شارژ کابل		A	100			80
13	جریان قطعی نامی اتصال کوتاه		kA	20
14	جریان بسته شدن اتصال کوتاه نامی		kA	63			50
15	کلاس حفاظت			IP3X
16	بار سوئیچ عمر		زمان	5000
17	زندگی سوئیچ زمین		زمان	5000

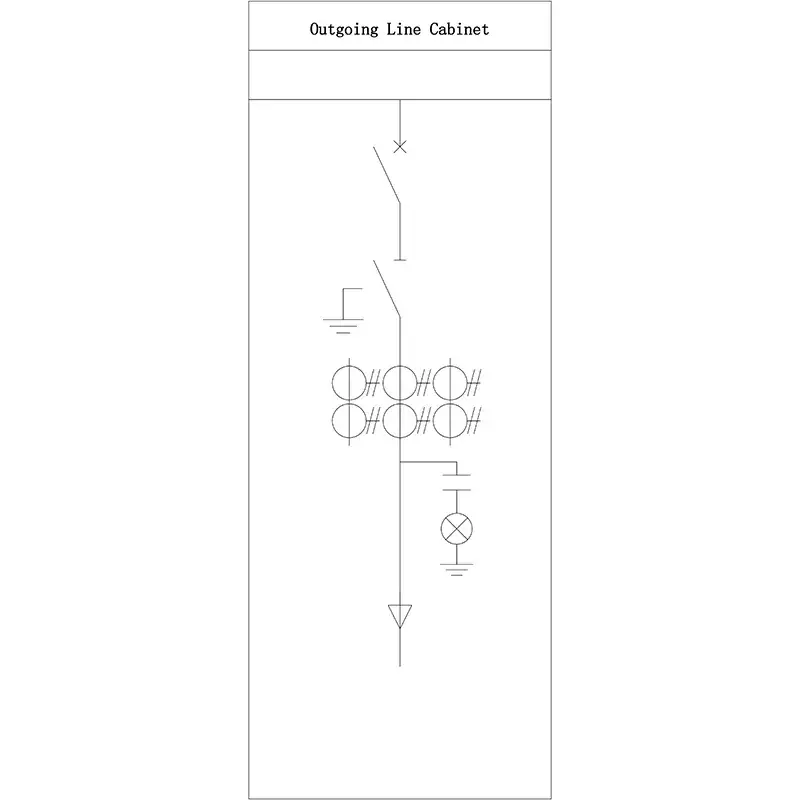

نمودار طرح معمولی：

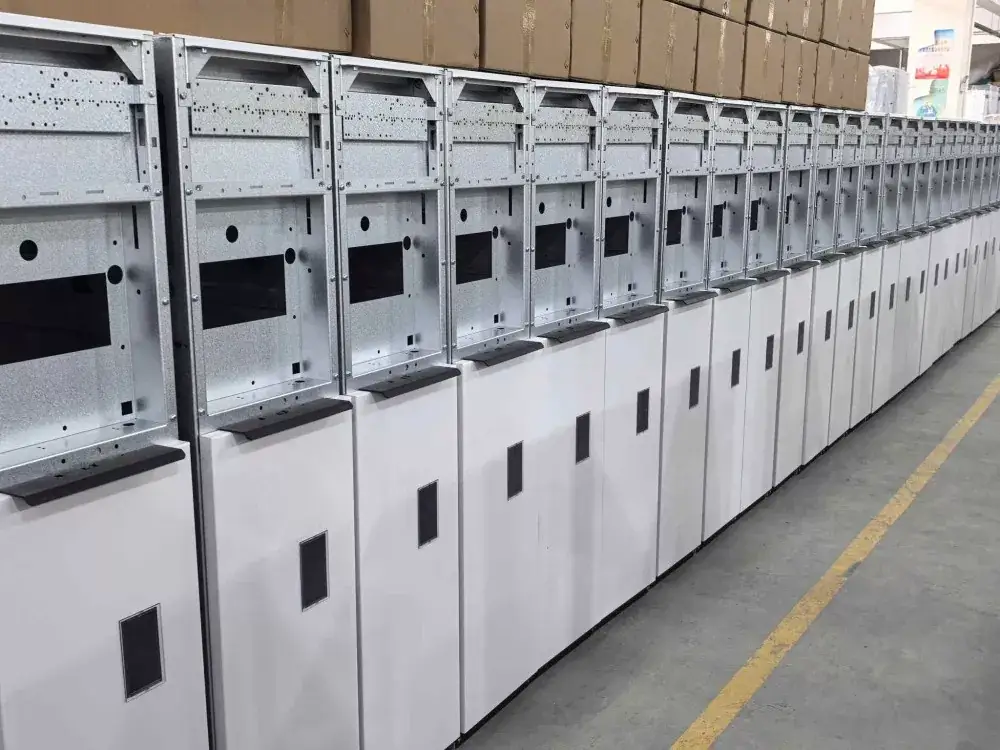

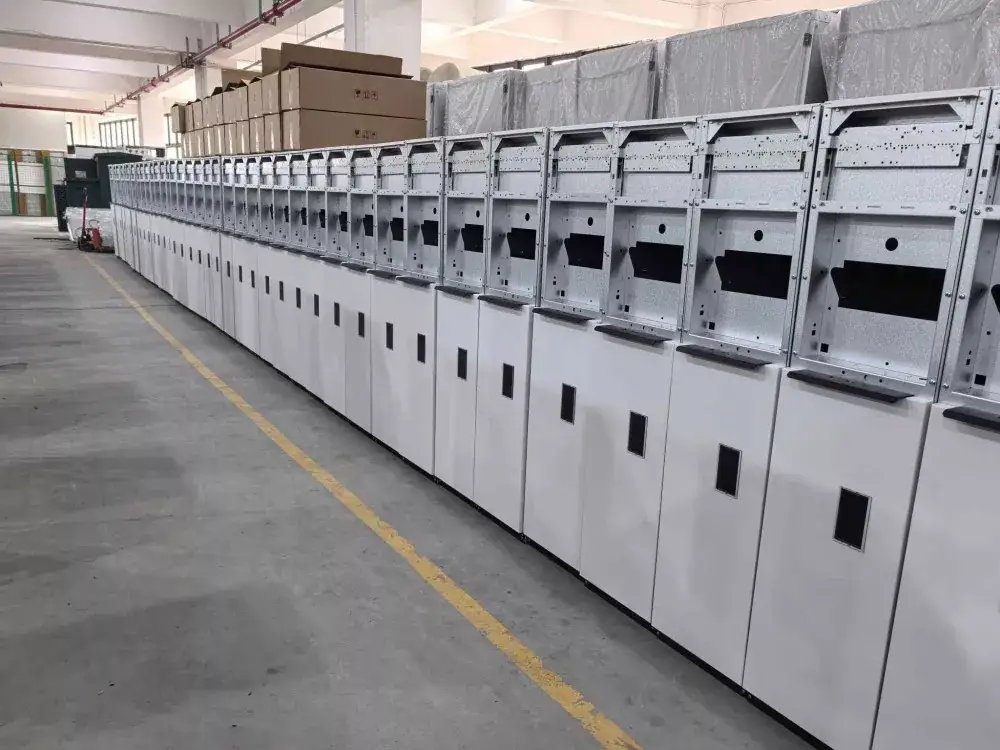

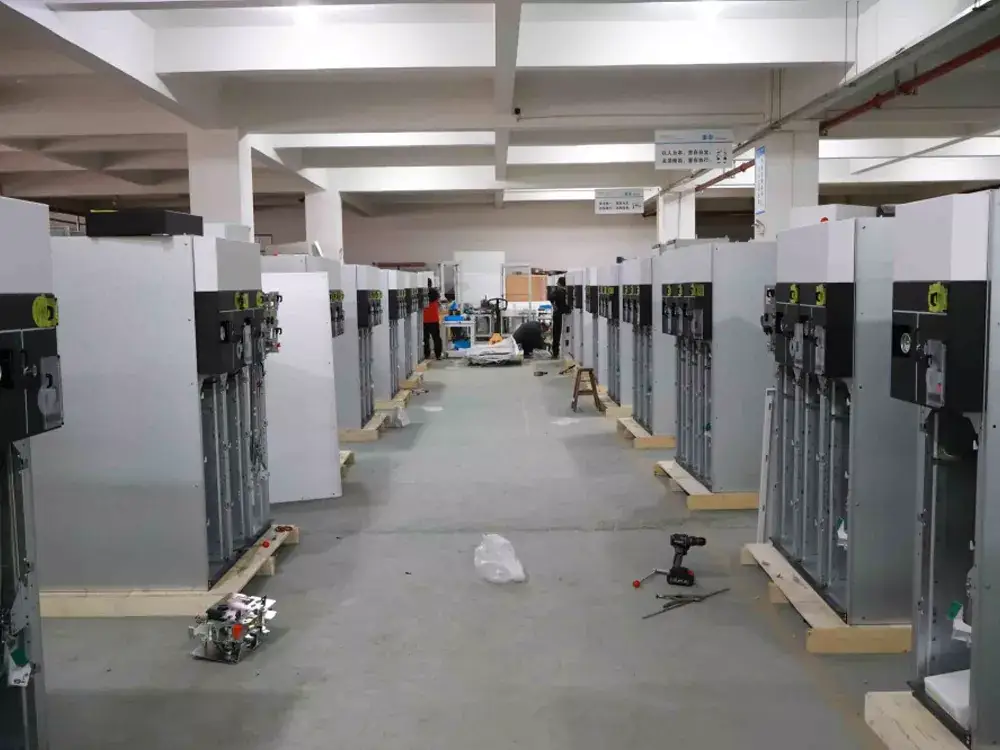

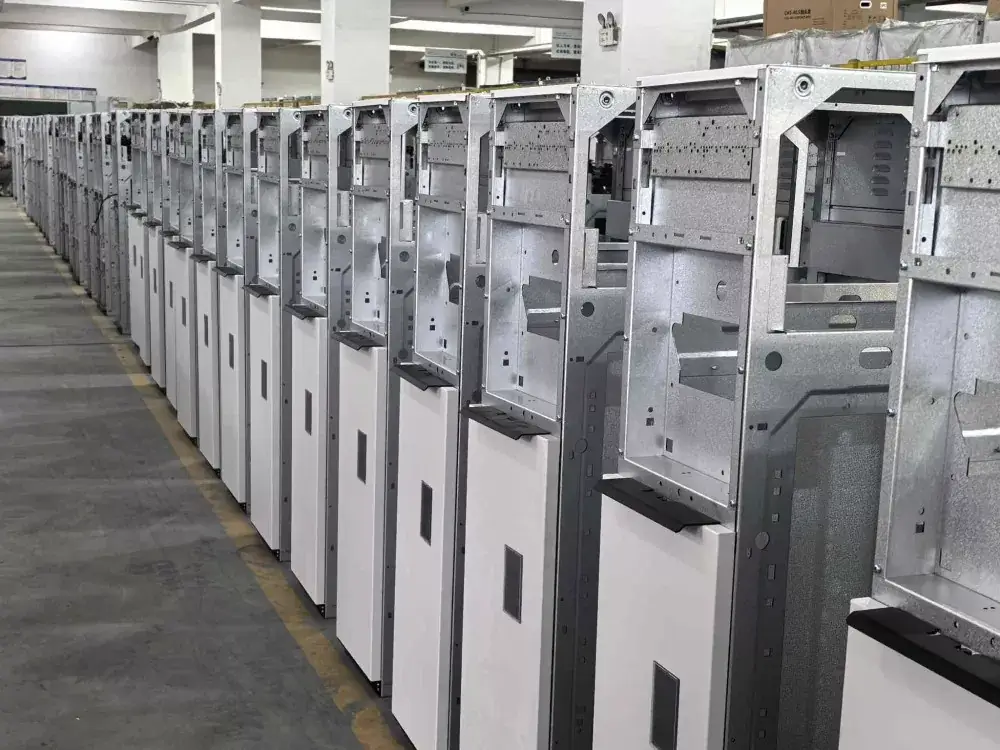

تیراندازی کارخانه:

ویژگی های اصلی فناوری:

1. از پنل کلید یونیت اصلی حلقه عایق گاز داخلی LGSM6 با VCB استفاده می شود که قوس الکتریکی در مدار اصلی را از بین می برد و طول عمر الکتریکی بالایی دارد. کل مدار شکن خلاء در یک محفظه گاز از جنس استنلس استیل پر شده با گاز SF6 مهر و موم شده است و آن را به طور کامل از محیط خارجی جدا می کند و قابلیت اطمینان عایق را بهبود می بخشد.

2. تمام اجزای برق فشار قوی، مانند شینه ها، کلیدهای قطع، قطع کننده های مدار خلاء و ترانسفورماتورهای جریان، در داخل یک محفظه گاز آب بندی می شوند و نیازی به تعمیر و نگهداری برای کل طول عمر آنها و تمیز کردن اجزای عایق ندارند.

3. اندازه جمع و جور آن می تواند به طور قابل توجهی در فضای کف اتاق توزیع برق صرفه جویی کند و آن را به ویژه برای پست های پیش ساخته یا پروژه هایی با فضای محدود مناسب می کند.

4. دارای یک اینترلاک مکانیکی پنج ضد برای جلوگیری از عملکرد نادرست. جعبه هوا مجهز به یک کانال جهت کاهش فشار برای اطمینان از ایمنی عملیاتی است.

5. واسط هایی را برای عملیات الکتریکی و اتوماسیون ذخیره می کند تا نیازهای شبکه های توزیع هوشمند را برآورده کند.

سناریوهای کاربردی:

بخش صنعتی: توزیع نیروی برق کارخانه، معدن

بخش ساخت و ساز: مجتمع های تجاری، ساختمان های بلند، جوامع مسکونی

انرژی های نو: تولید برق بادی، نیروگاه های فتوولتائیک

زیرساخت: فرودگاه ها، مترو

تامین و خدمات

موجودی و تحویل: ما موجودی بزرگی را حفظ می کنیم. سفارشات معمولی ظرف حدود 10 روز ارسال می شود.

خدمات پس از فروش: ما پاسخگویی 24 ساعته و پشتیبانی از راهنمایی نصب و راه اندازی در محل را ارائه می دهیم.

خدمات سفارشی‌شده: ما می‌توانیم راه‌حل‌هایی را برای پانل سوئیچ‌گیر واحد اصلی حلقه عایق گاز داخلی LGSM6 با VCB با توجه به نیاز مشتری، مانند سطوح ولتاژ ویژه، طرح‌های حفاظت ثانویه، و اتصالات کابینت موازی، ارائه دهیم.
