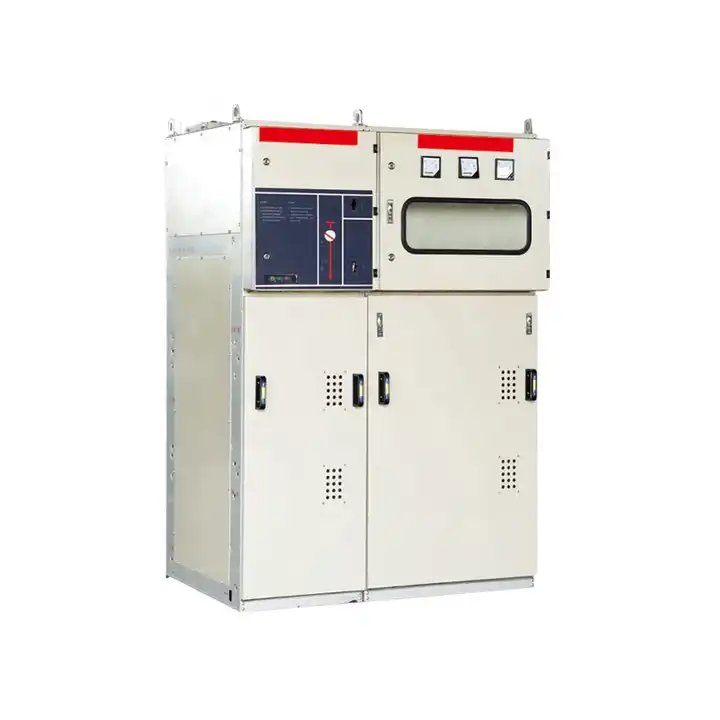

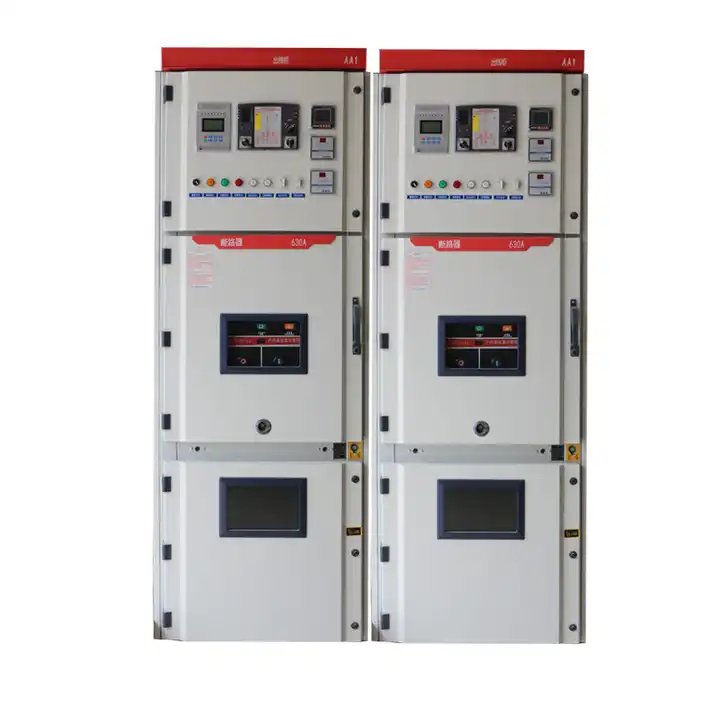

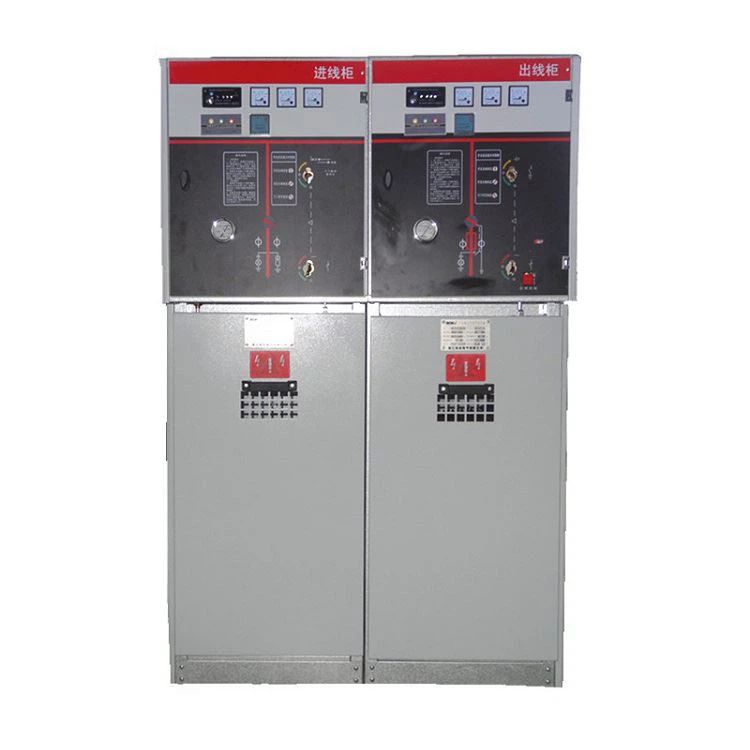

12kV ثابت فلزی AC FETAL SWITCHEAR

12KV ثابت فلزی AC ثابت سوئیچینگر ساخته شده توسط Lugao.specificast برای برنامه های توزیع ثانویه طراحی شده است. این سوئیچ عایق هوا نشان دهنده تعادل ملاحظات اقتصادی و عملکرد پیشرفته است ، شامل یک سوئیچ سوئیچ Break Gas SF6 در رابطه با یک دستگاه شکن خلاء (VCB) یا Circuit Breaker (GCB). SwitchGear به عنوان یک راه حل قابل اعتماد برای انواع نیازهای موجود در سیستم های توزیع ثانویه است.

ارسال استعلام

توضیحات محصول

لوگوئو ، یک تأمین کننده پیشرو در زمینه سوئیچ ولتاژ بالا ، RMU عایق بندی شده با گاز محیط زیست HXGN 口 -12 ، یک تجهیزات توزیع جامع را که برای سیستم های 12kV ، سه فاز ، AC 50Hz ، تک بغل و تک بغل طراحی شده است ، ارائه می دهد. این محصول دارای یک ساخت و ساز ساده ، عملیاتی انعطاف پذیر ، در هم تنیده قابل اعتماد و نصب آسان است و راه حل های فنی رضایت بخش را برای برنامه های متنوع و کاربران ارائه می دهد. فن آوری سنجش و ادغام اطلاعات ، همراه با عملکرد فنی پیشرفته ، RMU گزینه های پیکربندی ساده و انعطاف پذیر را برای برآورده کردن خواسته های در حال تحول در بازار و تراز کردن با الزامات هوش شبکه ارائه می دهد.

متناسب با شبکه های حلقه کابل صنعتی و مدنی و پروژه های ترمینال شبکه توزیع ، این RMU عایق زیست محیطی در پذیرش و توزیع انرژی الکتریکی برتری دارد. همه کاره بودن آن در مناطق مسکونی شهری ، پستهای ثانویه کوچک ، ایستگاه های سوئیچینگ ، جعبه های کابل ، زیرزمین های جعبه ، شرکت های صنعتی و معدن ، مراکز خرید ، فرودگاه ها ، متروها ، امکانات تولید انرژی باد ، بیمارستان ها ، استادیوم ها ، راه آهن ، تونل ها و مکانهای مختلف دیگر می درخشد. RMU عایق بنزین HXGN 口 -12 به عنوان یک راه حل قابل اعتماد و سازگار برای طیف گسترده ای از برنامه ها در منظره در حال تغییر در توزیع الکتریکی قرار دارد.

12 کیلو ولت ثابت AC فلزی محاصره شده محیط عملیاتی

دمای هوای محیط:

حداکثر دمای هوا: +40 ℃ ،

حداقل دمای هوا: -15 ℃ ؛

ارتفاع: 1000 متر ؛

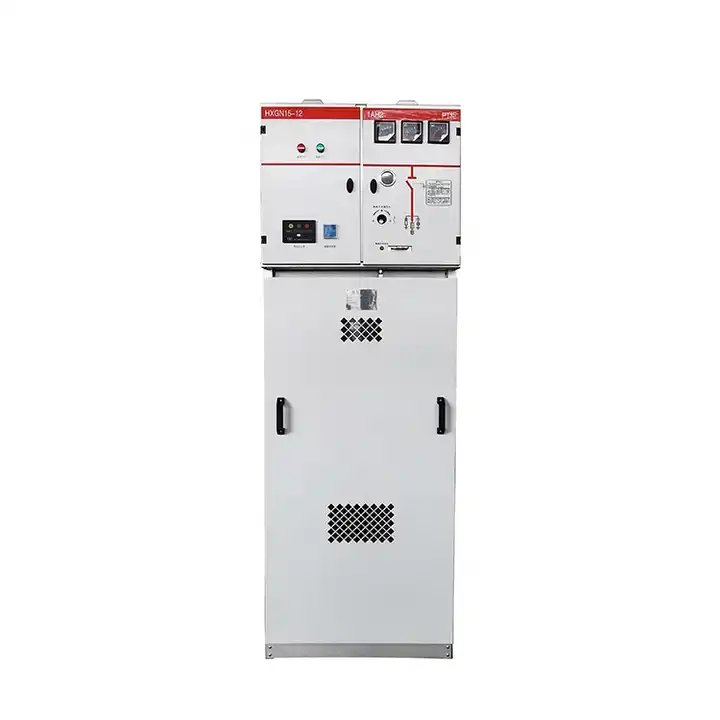

HXGN-12 SwitchGearHumity نوع:

ارزش متوسط روزانه رطوبت نسبی: 95 ≤

میانگین ماهانه رطوبت نسبی: 90 ≤

هوای محیط توسط گرد و غبار ، دود ، گازهای خورنده و/یا قابل اشتعال ، بخارات یا نمک به طور قابل توجهی آلوده نمی شود.

ویژگی های سوئیچ فلزی ثابت 12 کیلو ولت AC

RMU عایق بندی شده با گاز محیط زیست HXGN 口 -12 نه تنها مطابق با استانداردهای ملی مربوطه ، استانداردهای صنعت برق و معیارهای بین المللی بلکه از آنها نیز فراتر می رود. مؤلفه های اصلی آن ، از جمله سوئیچ و اجزای اصلی الکتریکی ، در یک ماژول با قطعات رسانا محصور در بسته بندی عایق جامد ادغام می شوند. استفاده از اتصالات کابل محافظ ، ایمنی را تقویت می کند ، در حالی که واحد عملکردی Busbars دارای عایق اتوبوس محافظ است و از عملکرد ایمن اطمینان می دهد.

مکانیسم عملیاتی با استفاده از مکانیسم بهاری ، دارای زندگی مکانیکی بیش از 10،000 چرخه است. نکته قابل توجه ، این دستگاه امکان نظارت از راه دور و ردیابی وضعیت تجهیزات در زمان واقعی را فراهم می کند ، و امکان عملکرد بی نظیر را فراهم می کند. این دستگاه توزیع قدرت عملکرد برتر یک واحد منبع تغذیه مقرون به صرفه را فراهم می کند و گزینه هایی مانند واحد شکن خلاء (630A ، 20-25KA) و یک واحد سوئیچ بار خلاء (630A ، 20-25KA) را ارائه می دهد. HXGN 口 -12 به عنوان یک راه حل پیشرفته ، ترکیب ایمنی ، کارآیی و فناوری برش در قلمرو توزیع برق است.

مشخصات سوئیچ فلزی ثابت 12 کیلو ولت AC

هیچ	قسمت	واحد	پارامتر
1	ولتاژ دارای امتیاز	kv	12	24	36
2	فرکانس دارای امتیاز	هرتز	50/60
3	جریان فعلی	A	630/800		1630
4	1 دقیقه فرکانس قدرت مقاومت در برابر ولتاژ (مرطوب/خشک)	kv	38/48	50/60	70/80
5	ضربه رعد و برق در برابر ولتاژ مقاومت می کند	kv	75	125/150	195
6	جریان شکستن مدار کوتاه (اوج)	kv	80	63	50/40
7	دارای بار فعال و جریان شکستن مدار نزدیک	در	63	50	50/40
8	دارای رتبه انتقال جریان	A	1700	1200	800
9	جریان کوتاه ساخت جریان (اوج)	در	80	63	50/40
10	کابل دارای امتیاز (خط) جریان شکستن جریان	A	50 و 10
11	شارژ شارژ کابل جریان در گسل گوشتی	A	20	20	50
12	دارای جریان مقاومت در برابر جریان (اوج)	در	80	63	50/40
13	مقاومت در برابر جریان (2S)	در	31.5	25	16
14	مکانیزم	بار	5000	2000	2000
