سوئیچ جداکننده شکست بار در فضای باز 220kv سری GW4

سوئیچ‌های جداکننده بار خارجی 220kv سری GW4 LUGAO، جداکننده‌های دو ستونی و افقی هستند که برای محیط‌های بیرونی مناسب هستند و دارای استحکام مکانیکی بالا و مقاومت در برابر خوردگی عالی هستند. این جداکننده‌های 220 کیلوولت عمدتاً برای ایزولاسیون جانبی ولتاژ بالا در پست‌ها استفاده می‌شوند. در طول بازرسی یا نگهداری، جداکننده یک شکست عایق هوا ایجاد می کند و از جداسازی فیزیکی تجهیزات ایزوله از سیستم برقدار اطمینان می دهد. آنها همچنین می توانند با سوئیچ ارت برای قفل ایمنی استفاده شوند.

مدل:GW4

ارسال استعلام

توضیحات محصول

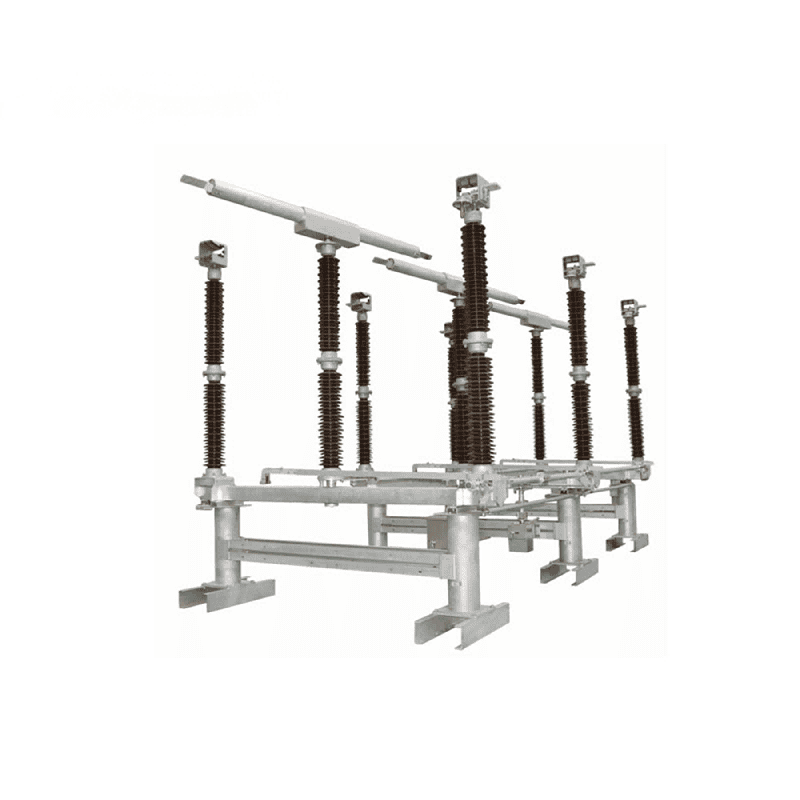

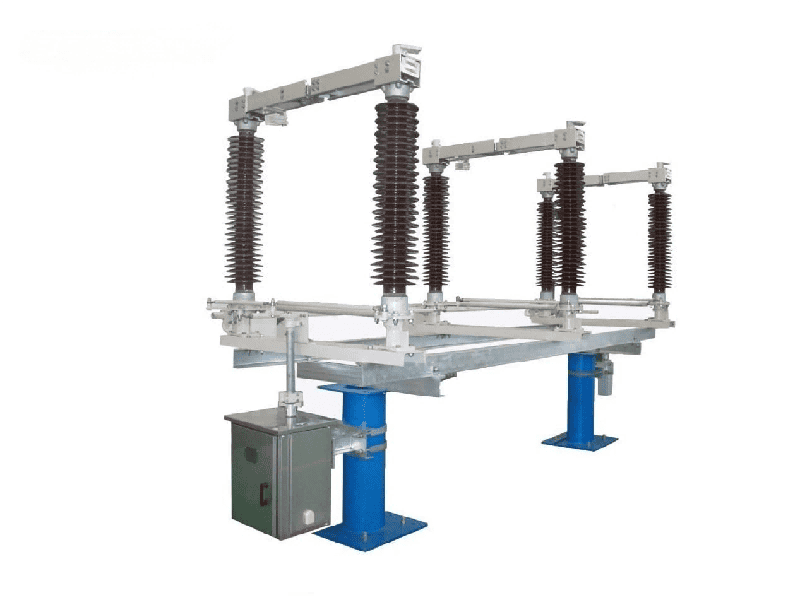

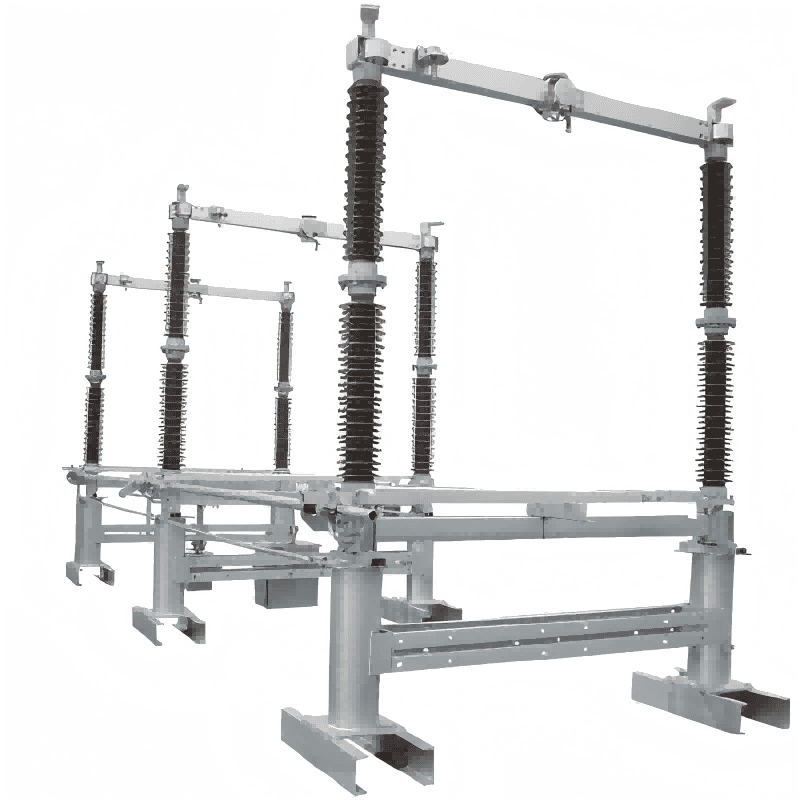

جداکننده دو ستون افقی GW4 لوگائو دارای دو ستون عایق در هر فاز است که روی هر یک میله رسانا قرار دارد. یک مکانیسم عملیاتی ستون های عایق را می چرخاند و میله رسانا را به سمت باز و بسته کردن مدار شکن هدایت می کند. اضافه کردن سوئیچ های اتصال به زمین در هر دو طرف پایه با Lugao قابل مذاکره است. کنتاکت ها از صفحات مسی خم شده ساخته شده و با میله رسانا برای نگهداری و تعویض آسان مونتاژ می شوند. مناسب برای استفاده در فضای باز، سطح فولادی گالوانیزه گرم برای مقاومت در برابر خوردگی است و عملکرد طولانی مدت را حتی در شرایط آب و هوایی نامساعد تضمین می کند. میله رسانا از آلیاژ آلومینیوم سبک وزن ساخته شده است که منطقه اتلاف گرما و استحکام بالایی را ارائه می دهد.

سوئیچ جدا کننده 220kv بار در فضای باز سری GW4 در انواع ولتاژ موجود است. لطفاً برای پیکربندی مناسب برای برنامه خاص خود با Lugao تماس بگیرید.

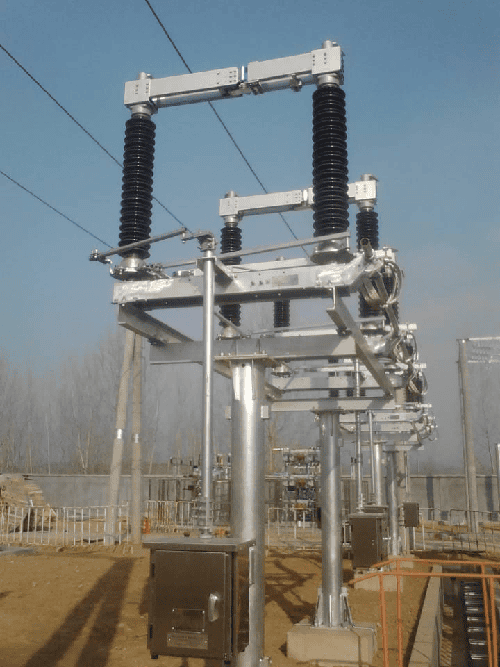

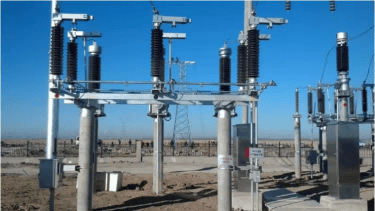

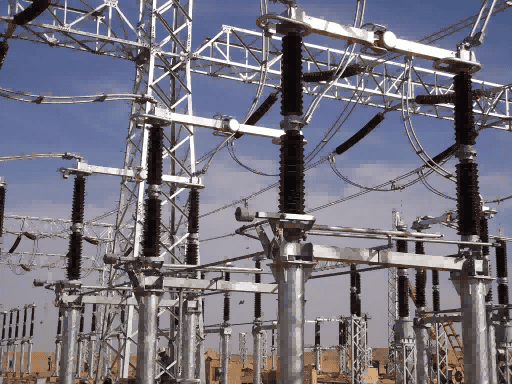

سناریوهای استفاده

پارامترهای فنی

	واحد	GW4-126	GW4-145	GW4-252	GW4-420
ولتاژ نامی	KV	126	145	252	420
فرکانس نامی	هرتز	50	50\60	50\60	50\60
جریان نامی	A	1250 تا 4000	1250 تا 4000	1250 تا 4000	1250 تا 4000
جریان و مدت زمان مقاومت کوتاه مدت رتبه بندی شده است	KA/s	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
حداکثر جریان مقاومتی نامی	KA	80 تا 125	80 تا 125	80 تا 160	80 تا 160
