کلید قطع کننده ولتاژ بالا 132KV در فضای باز

LuGao با افتخار به عنوان تولید کننده اختصاصی کلیدهای قطع کننده ولتاژ بالا 132 کیلو ولت در فضای باز پیشتاز است. این تجهیزات ضروری که به طور خاص برای استفاده در فضای باز در سیستم های الکتریکی سه فاز AC 50 هرتز طراحی شده است، مدارهای ولتاژ بالا را در شرایط بی باری به طور موثر روشن یا خاموش می کند. شارژ یا انتقال بدون درز مدار را تسهیل می کند و در عین حال نقش مهمی در قطع جریان از باس بار، بریکر یا سایر تجهیزات الکتریکی با ولتاژ بالا در طول تعمیر و نگهداری مدار دارد. تعهد LuGao به نوآوری و قابلیت اطمینان در قلمرو کلیدهای قطع کننده ولتاژ بالا می درخشد. LuGao را برای پیشرفت های جسورانه ای که استانداردهای عملکرد را دوباره تعریف می کند، انتخاب کنید.

ارسال استعلام

توضیحات محصول

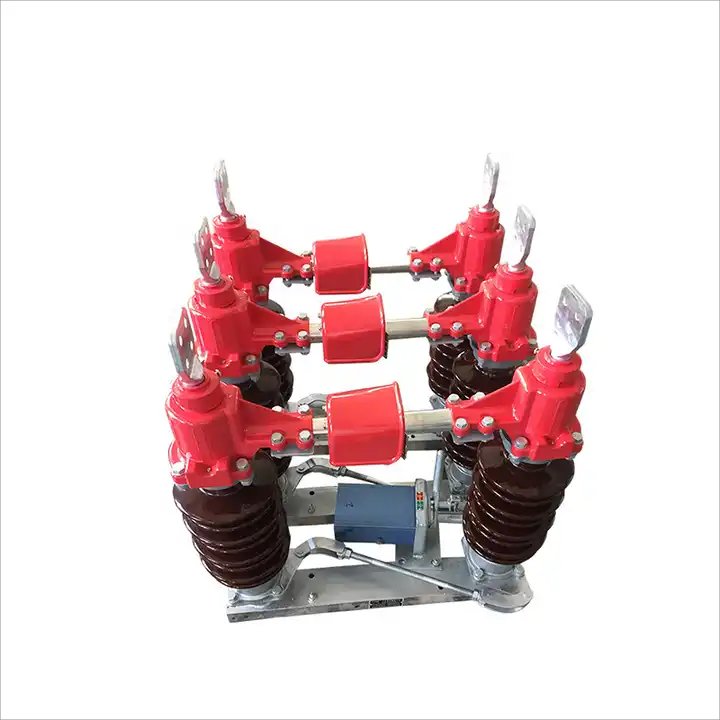

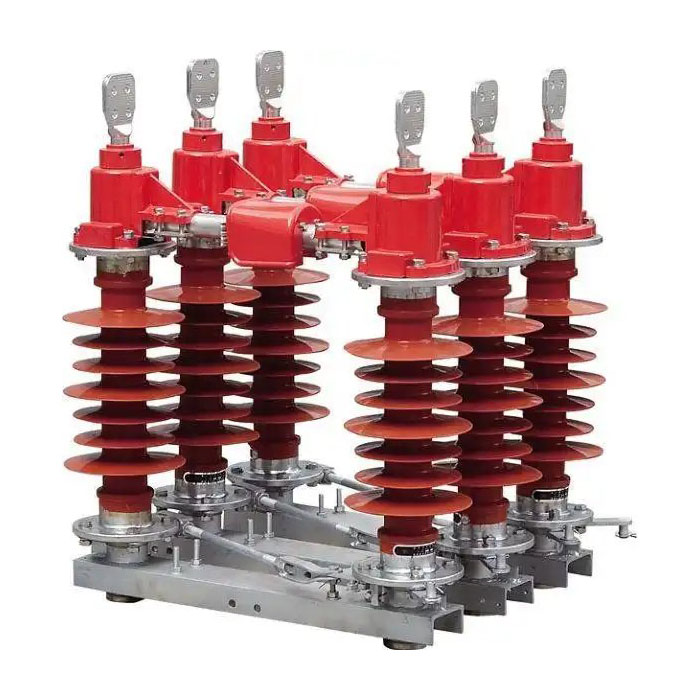

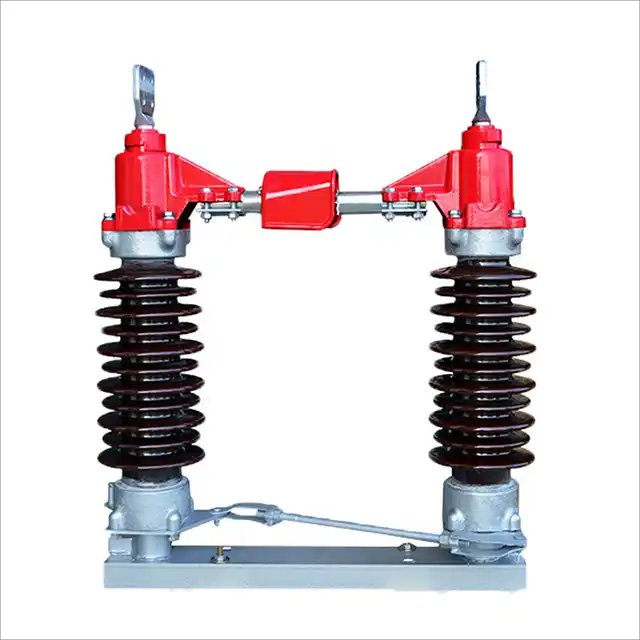

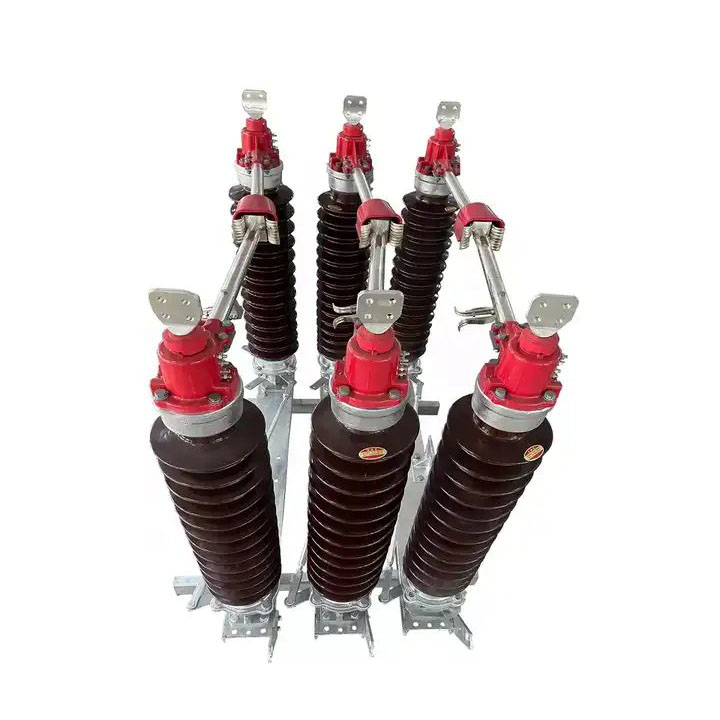

Lugao یک تامین کننده کلید قطع کننده ولتاژ بالا در فضای باز 132KV است. کلید قطع کننده فضای باز GW4 از یک پایه، یک پایه عایق، یک بخش رسانا و یک مکانیسم عملیاتی تشکیل شده است. هر قطب مجهز به دو ستون است و انتهای بالایی هر ستون با یک چاقوی رسانا تعبیه شده است. کنتاکت های چاقو در وسط دو ستون قرار گرفته اند. در انتهای پایین ستون ها، آستین های بلبرینگ تعبیه شده است. با استفاده از مکانیزم عملیاتی، چاقو را می توان به صورت افقی 90 درجه چرخاند تا الزامات باز و بسته شدن را برآورده کند. کلید قطع کننده فضای باز برای استفاده در سیستم های الکتریکی سه فاز AC 50 هرتز برای روشن/خاموش کردن مدار ولتاژ بالا هنگامی که باری در مدار وجود ندارد، طراحی شده است که امکان شارژ یا انتقال مدار را فراهم می کند. همچنین برای قطع جریان با باس بار، بریکر یا هر تجهیزات الکتریکی فشار قوی دیگری در طول تعمیر و نگهداری مدار استفاده می شود.

محیط عملیاتی سوئیچ قطع کننده ولتاژ بالا 132 کیلو ولت فضای باز Lu Gao

1. ارتفاع: بیش از 3000 متر نیست.

2. دمای هوای محیط: حد بالایی 40 درجه سانتیگراد، حد پایینی -25 درجه سانتیگراد است.

3. سرعت باد از 35 متر بر ثانیه تجاوز نمی کند.

4. شدت زلزله بیش از 8 درجه است.

5. سطح آلودگی از کلاس II تجاوز نمی کند.

6. ضخامت پوشش یخ بیش از 10 میلی متر نیست.

7. محل نصب باید عاری از خطرات قابل اشتعال و انفجار، خوردگی شیمیایی و لرزش شدید باشد.

مشخصات کلید قطع کننده ولتاژ بالا 132 کیلو ولت فضای باز Lu Gao

تایپ کنید		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
ولتاژ نامی کیلو ولت		40.5	72.5	126	126	145
جریان نامی A		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
جریان تحمل کوتاه مدت (rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40 (46)	40 (46)	40 (46)		40 (46)
جریان مقاومت پیک (پیک) kA		50 80	50 80	50 80	50 80	50 80
		100 (104)	100 (104)	100 (104)		100 (104)
ولتاژ تحمل فرکانس توان کوتاه مدت (rms) kV	به هر کدام	80	140	185	185	275
				-230
	بین استراحت	110	160	210	210	315
				-265
پالس روشنایی ولتاژ (پیک) کیلوولت را تحمل می کند	به هر کدام	185	325	450	450	650
				-550
	بین استراحت	215	375	520	550	750
				-630
نیروی افقی ترمینال N		550	735-750	1000	1000	1500
		-750
وزن قطب علامت کیلوگرم		80	200	240	300	3
