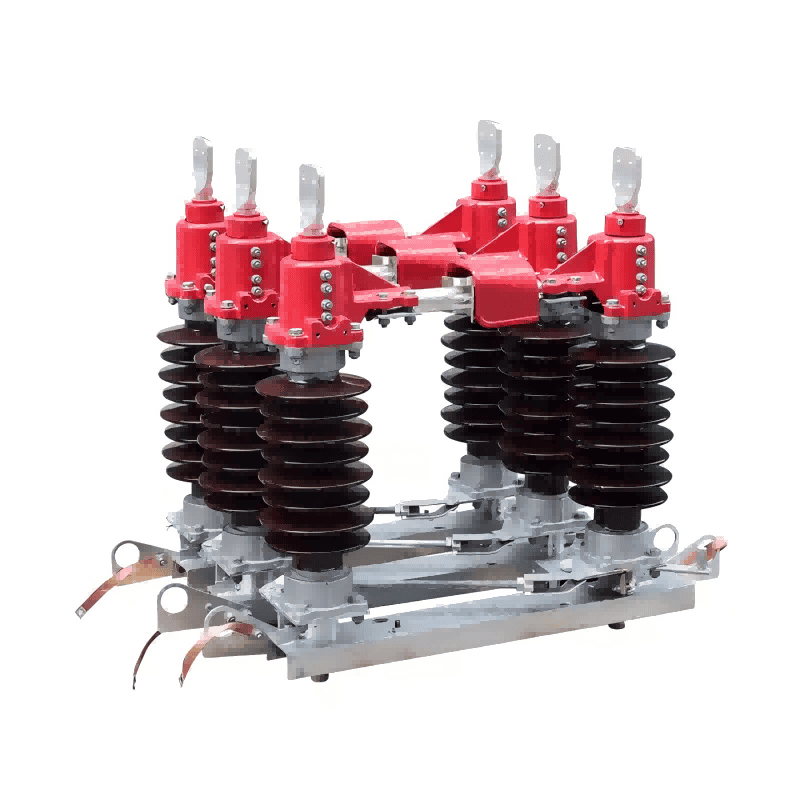

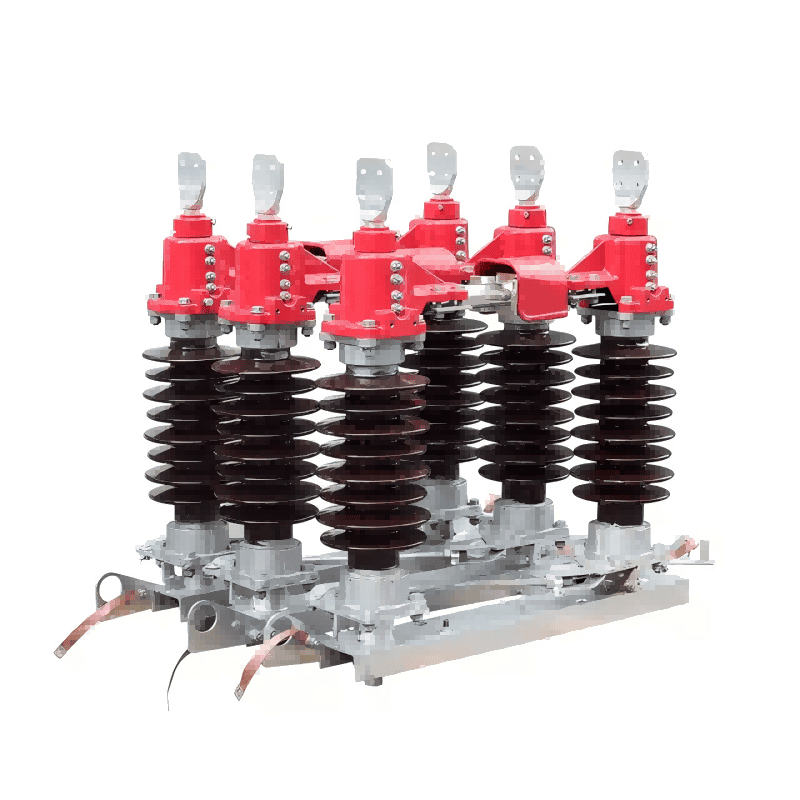

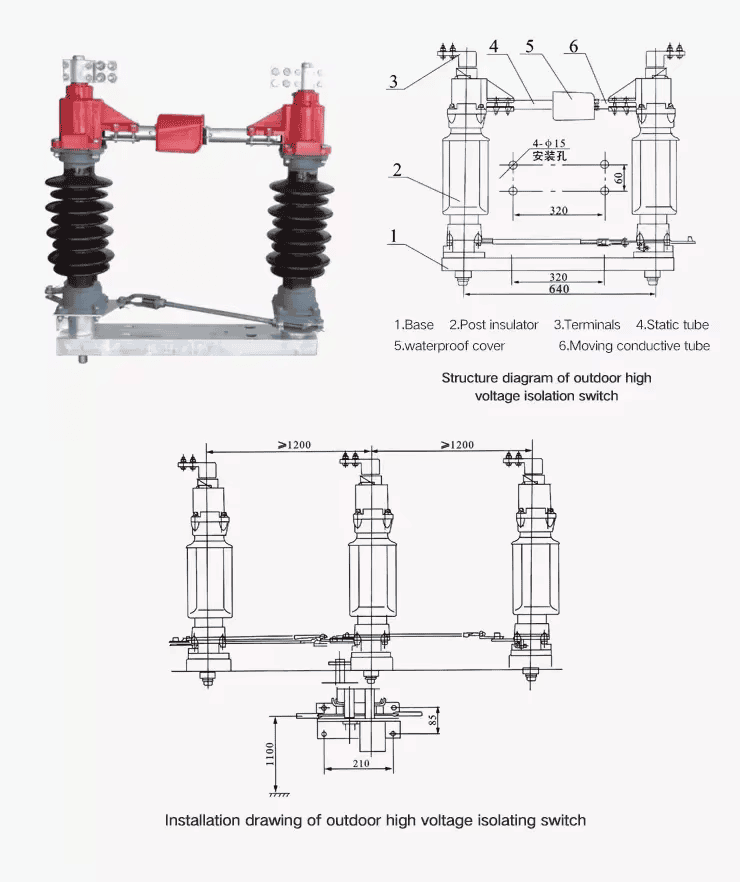

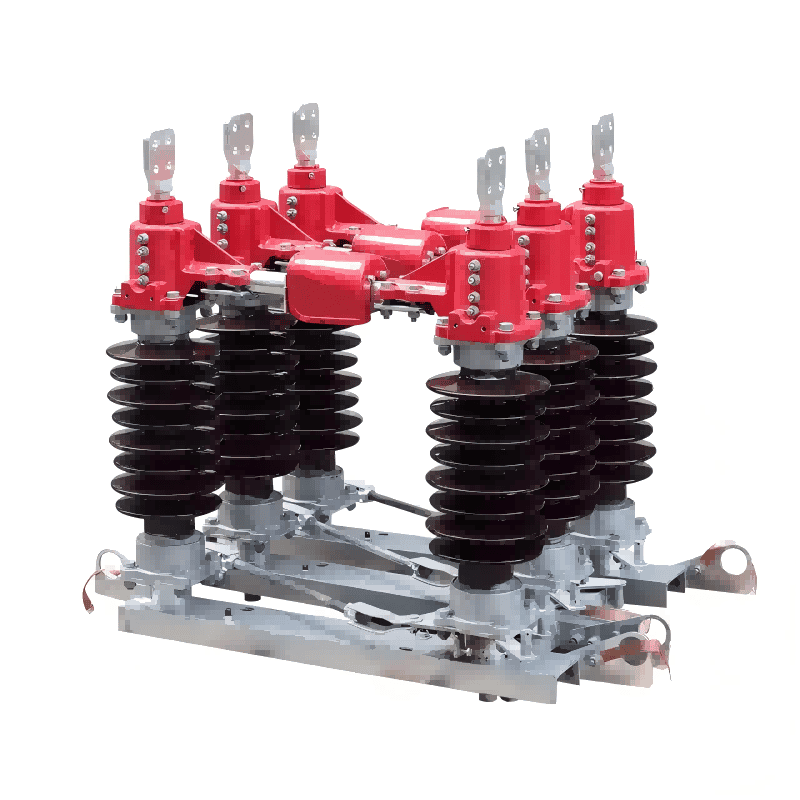

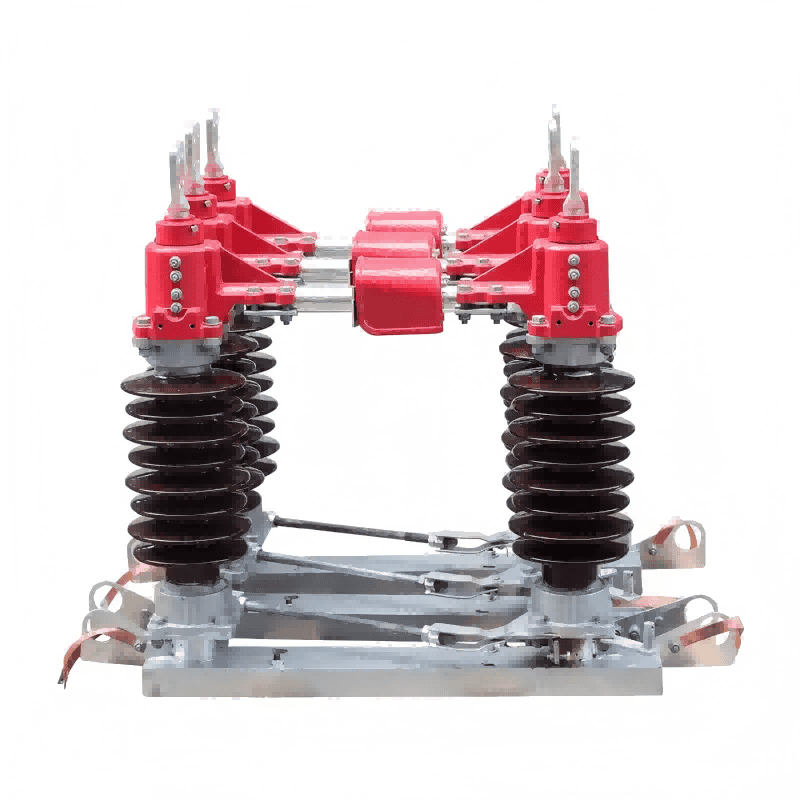

سوئیچ قطع ارتباط سه فاز از نوع عمودی GW4 35KV در فضای باز یک جزء حیاتی سیستم های برقی با ولتاژ بالا است. این طرح دارای یک طرح سه قطبی با تیغه چرخان مرکزی است که امکان اتصال و قطع اتصال مدار دستی یا برق را فراهم می کند. از همان عملکرد اصلی باز و بسته شدن سوئیچ استفاده می کند. در حین نصب ، مخاطبین چپ و راست 90 درجه در همان طرف چرخانده می شوند. سوئیچ گوشتی ابتدا چرخانده می شود ، سپس مستقیم وارد می شود. تیغه اصلی از مس ساخته شده است ، با مخاطبین ضخیم نقره ای. این یک ساختار ترمینال رسانا چند لایه را با یک کانکتور انعطاف پذیر به یک ابزار زمینی متصل می کند. ابزار زمینی از لوله های رسانا آلیاژ آلومینیوم ساخته شده است ، با تماس های مس با روکش نقره ضخیم و قطعات فلزی در معرض گالوانیزه داغ. با استفاده از مواد با کیفیت بالا و طراحی پیشرفته ، سازگاری با محیط زیست استثنایی را ارائه می دهد ، قادر به تحمل شرایط سخت در فضای باز مانند وزش باد شدید و باران شدید است.

محیط عملیاتی

1. دمای محیط: -30 ° C-+40 درجه سانتیگراد ؛

ارتفاع: ارتفاع: بیش از 2000 متر (محصولاتی با الزامات ویژه می توانند ارائه شوند).

سرعت باد: بیش از 34m/s ؛

4. سایت نصب باید عاری از مواد قابل اشتعال ، خطرات انفجار ، خوردگی شیمیایی و لرزش شدید باشد.

5. سطح آلودگی عایق ستون: نوع مشترک سطح 0 و نوع ضد آلودگی سطح II است.

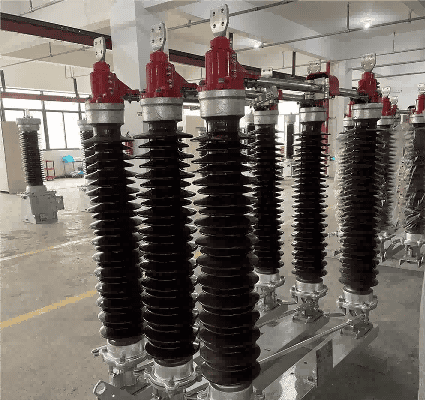

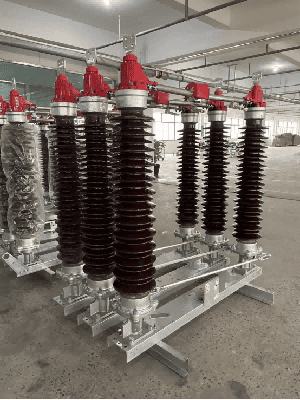

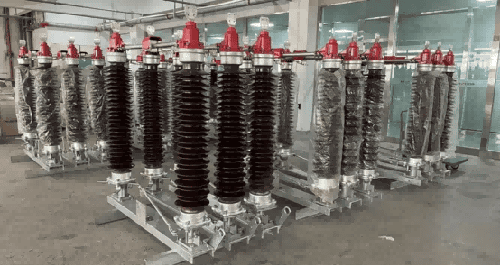

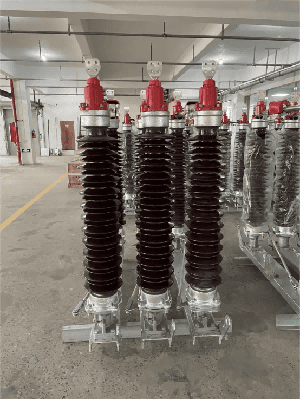

عکسبرداری از کارخانه

بسته بندی
