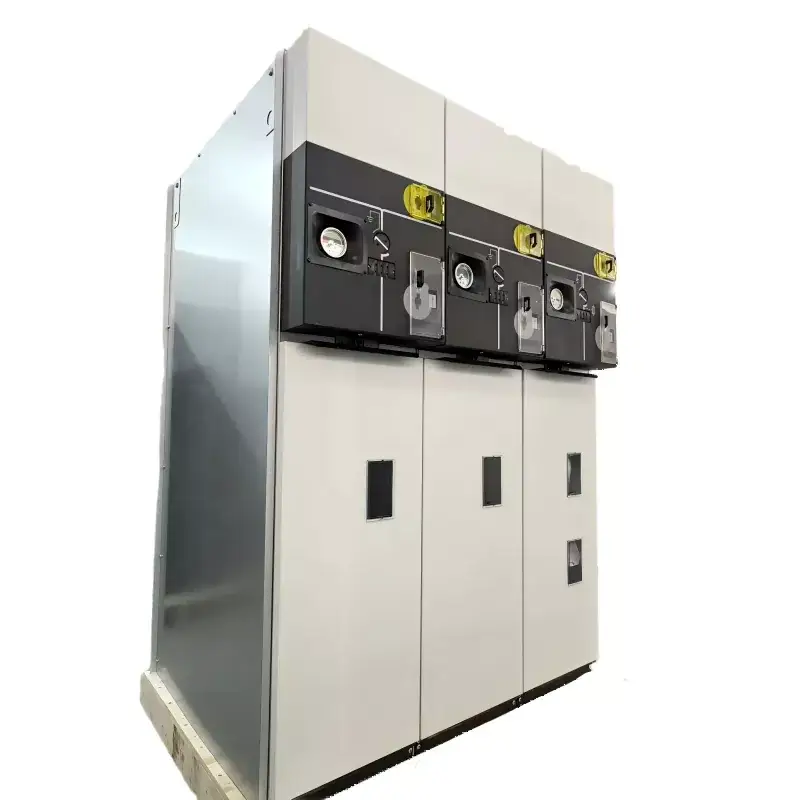

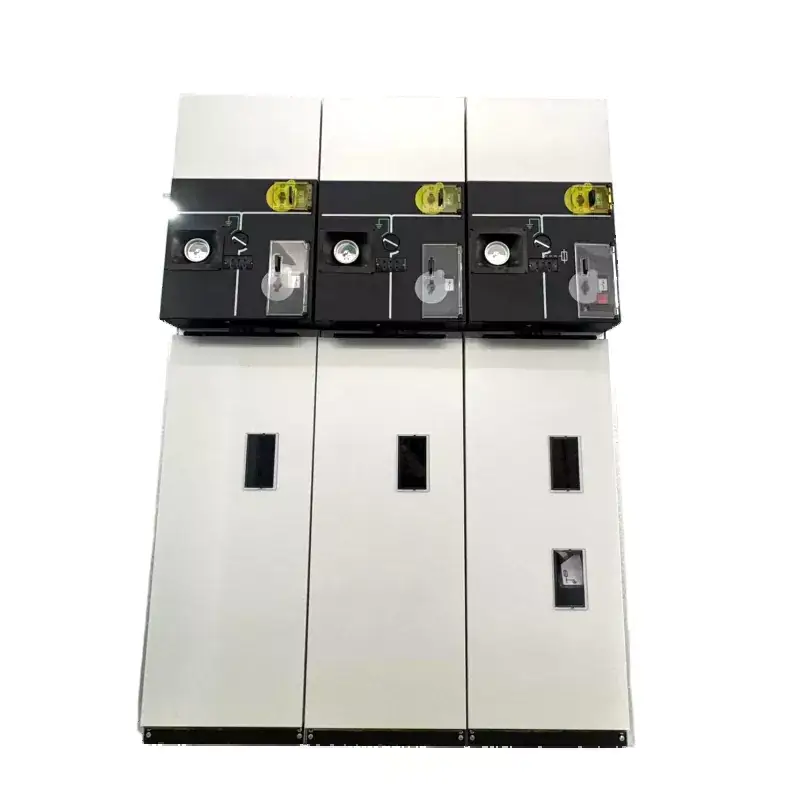

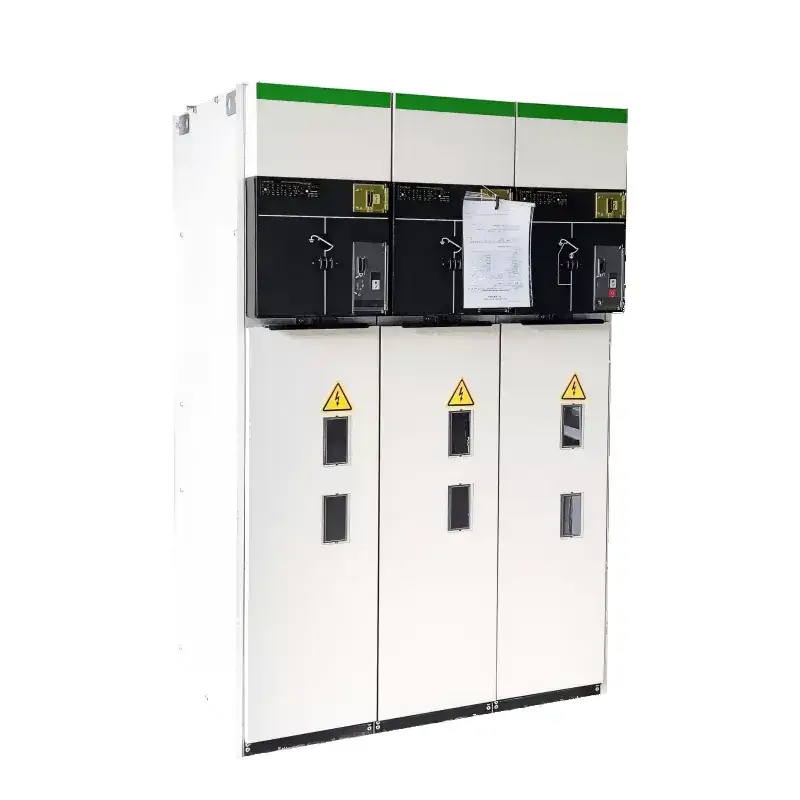

تابلو برق فشرده فلزی RMU عایق گاز SM6 SF6

Switchgear فلزی فشرده RMU با عایق گاز LGSM6 SF6 از گاز SF6 به عنوان عایق استفاده می کند که مزایایی مانند ساختار فشرده، عملکرد بدون نیاز به تعمیر و نگهداری و قابلیت اطمینان بالا را ارائه می دهد. لوگائو دارای فناوری تحقیق و توسعه پیشرفته و خطوط تولید کاملاً خودکار است که کیفیت بالای محصول را تضمین می کند. LGSM6 با فروش سالانه بیش از 5000 دستگاه به آسیای جنوب شرقی، اروپا و سایر مناطق صادر شده است. موجودی کافی برای پشتیبانی از تحویل سریع نگهداری می شود.

ارسال استعلام

توضیحات محصول

تابلو برق فشرده فلزی RMU با عایق گاز SM6 SF6 این تابلو برق است، می دانید که یک RMU فشرده است که با گاز SF6 و فلز محصور شده است. نوع جدیدی از آن است که از یک سوئیچ بار SF6 به عنوان قطعه اصلی برای سوئیچینگ استفاده می کند. در داخل، موارد مهم مانند قطع کننده مدار، کلید بار و جداکننده را در یک جعبه فولاد ضد زنگ پر از گاز SF6 آب بندی می کند. این راه‌اندازی باعث می‌شود که آن را به طور قابل اعتماد اجرا کند و افراد را ایمن نگه می‌دارد، به‌علاوه به هیچ‌گونه تعمیر و نگهداری نیاز ندارد. این یکی از بخش‌های بهتر در مورد آن است. می‌توانید باسبارهای قابل ارتقا را با آن انتخاب کنید، که به شما امکان می‌دهد چیزهایی را که می‌خواهید برای مدولار بودن کامل ترکیب کنید. این شینه ها منبسط می شوند اما به طور ایمن عایق و محافظ می مانند. اندازه آن‌ها کوچک است، انعطاف‌پذیر عمل می‌کنند، به هم پیوستگی خوبی دارند، بنابراین هیچ مشکلی پیش نمی‌آید، و نصب آن‌ها بسیار ساده است. در مجموع، در مکان‌هایی مانند اتاق‌های توزیع یا پست‌های ترانسفورماتور به صرفه‌جویی در فضا کمک می‌کند. متناسب با موقعیت های مختلف و نیاز کاربران است.

پارامترهای فنی اصلی

خیر	مورد		واحد	پارامترها
1	ولتاژ نامی		کیلوولت	12	24	36	40.5
2	جریان رتبه بندی شده		A	630/1250
3	فرکانس رتبه بندی شده		هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	ارزش کل	کیلوولت	42	55	80	95
		نقطه شکست		48	65	95	110
5	ولتاژ مقاومت در برابر ضربه رعد و برق	ارزش کل	کیلوولت	75	125/150	170	95
		نقطه شکست		85	150/160	185	215
6	جریان مقاومت کوتاه مدت دارای رتبه بندی	مدار اصلی	kA	25/2 ثانیه
		مدار زمین		25/2 ثانیه
7	حداکثر جریان مقاومت درجه بندی شده		kA	63			50
8	جریان انتقال رتبه ای		A	1300 تا 1700
9	جریان قطعی بسته شدن بار نامی		A	630
10	جریان قطعی شارژ کابل		A	50/10
11	جریان قطعی ترانسفورماتور بدون بار		A	20
12	جریان قطعی خطای زمین شارژ کابل		A	100			80
13	جریان قطعی نامی اتصال کوتاه		kA	20
14	جریان بسته شدن اتصال کوتاه نامی		kA	63			50
15	کلاس حفاظت			IP3X
16	بار سوئیچ عمر		زمان	5000
17	زندگی سوئیچ زمین		زمان	5000

نمودار طرح معمولی：

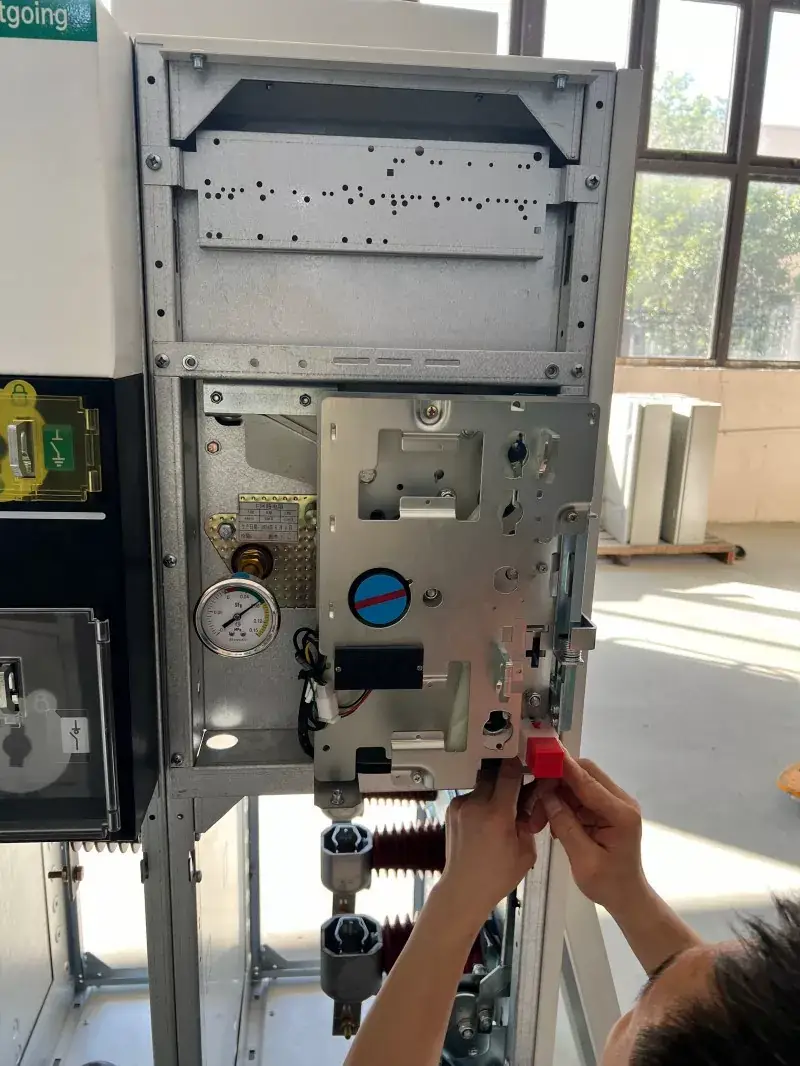

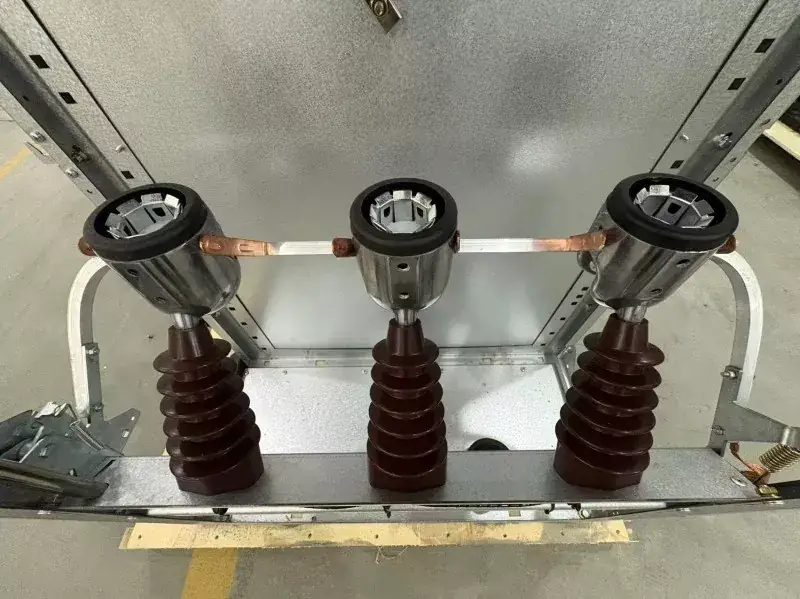

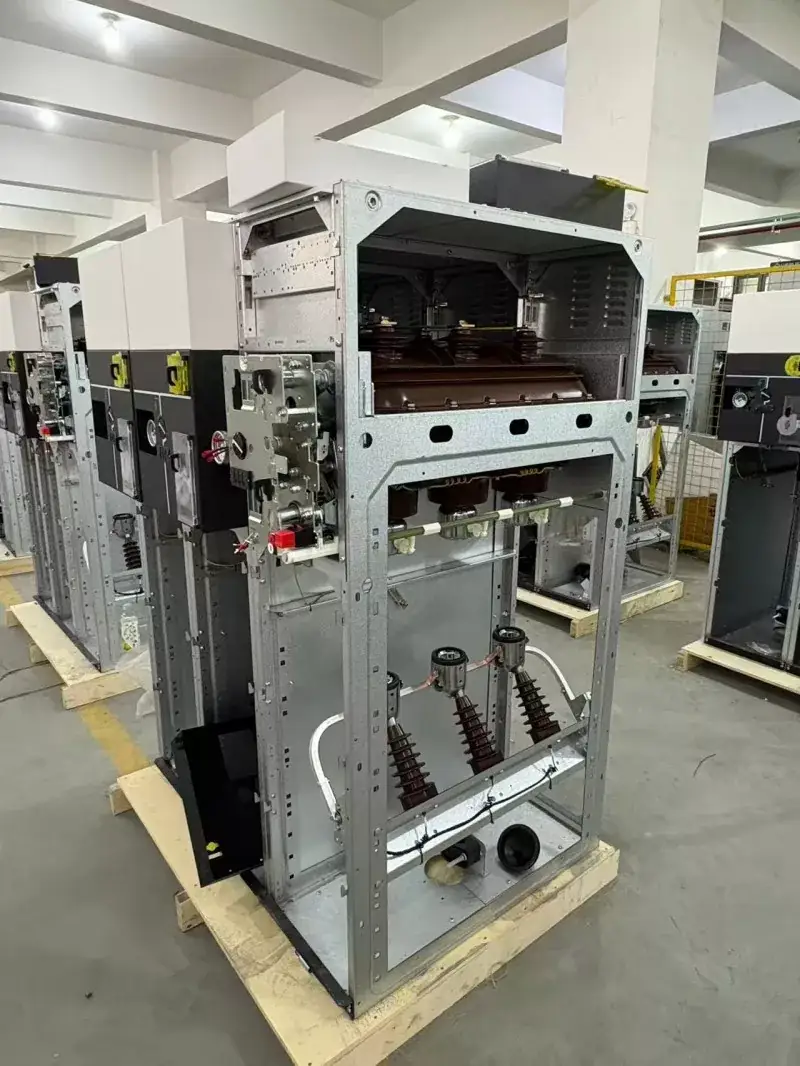

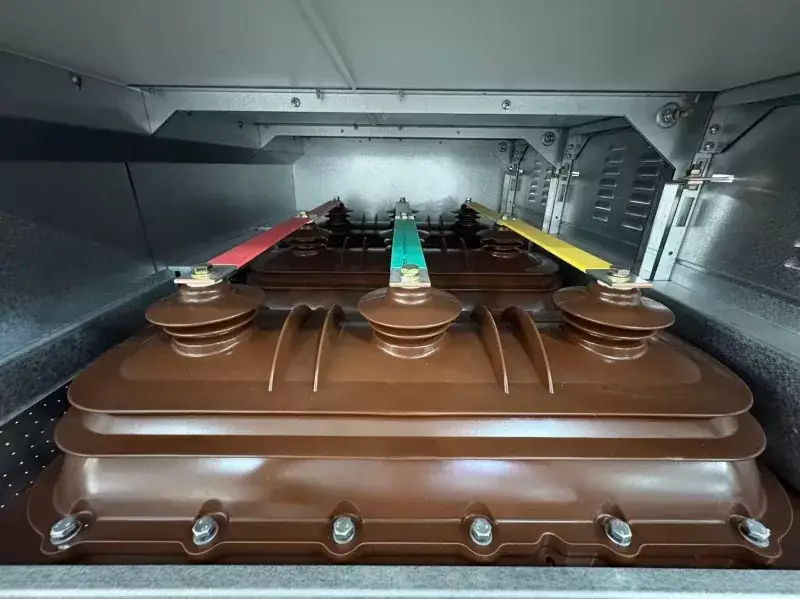

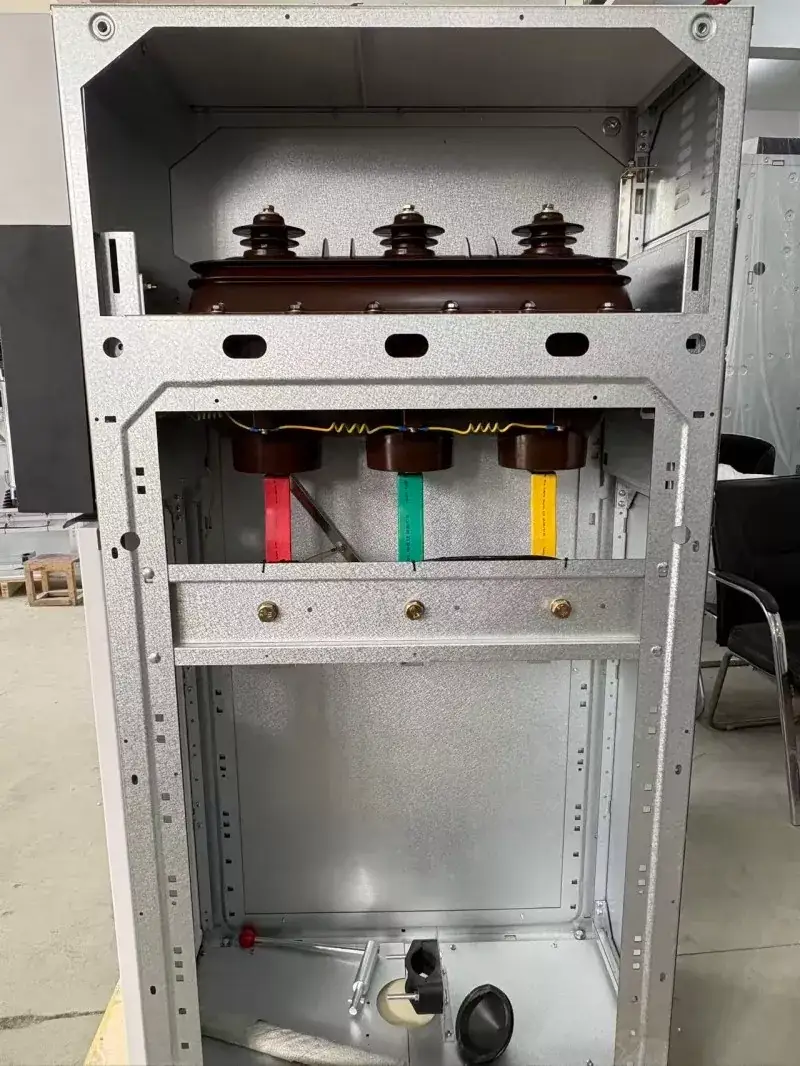

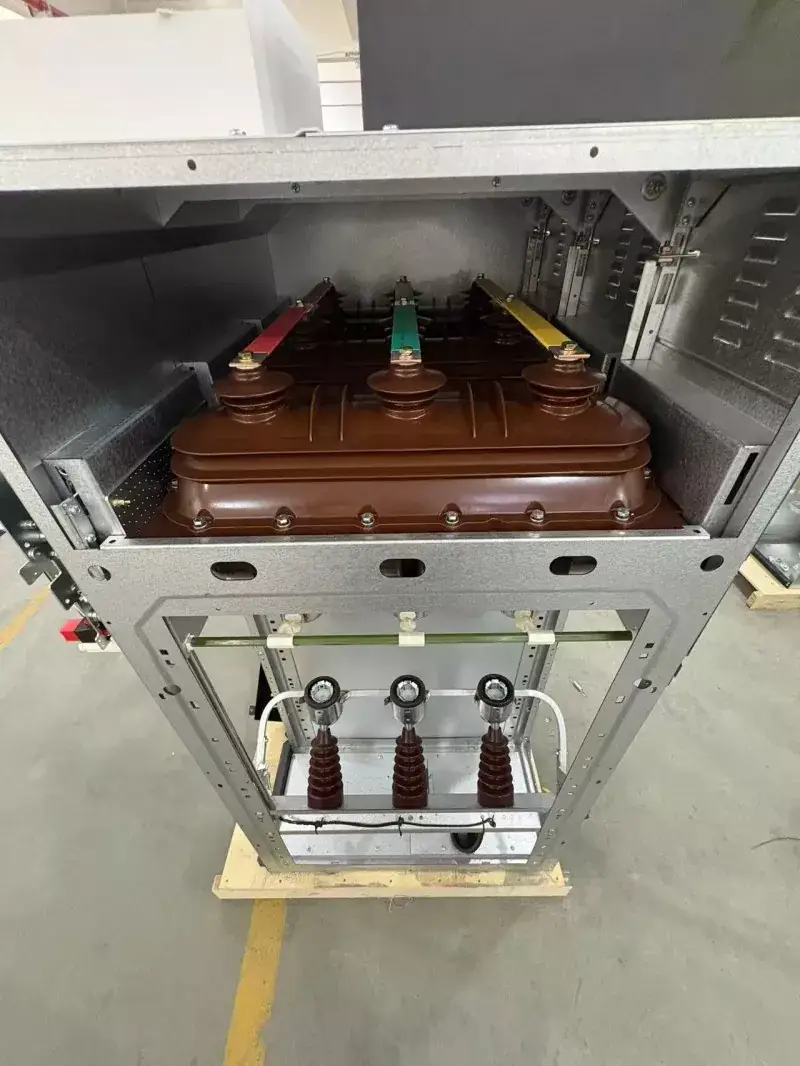

تیراندازی کارخانه:

چرا LGSM6 RMU را انتخاب کنید؟

1. طراحی کاملاً مهر و موم شده: محفظه گاز تابلو برق فشرده فلزی RMU عایق شده SM6 SF6 با لیزر جوش داده می شود تا از عملکرد آب بندی قابل اطمینان اطمینان حاصل شود. با استفاده از خواص عالی عایق و اطفاء قوس گاز SF6، فواصل عایق فاز به فاز و فاز به زمین به میزان قابل توجهی کوتاه شده و فشار کم گاز آن را نسبت به تغییرات دما غیر حساس می کند.

2. طراحی سوئیچ سه موقعیت: این سوئیچ بار/قطع سه موقعیت بسته، باز و زمین را با هم ترکیب می کند. طراحی کنتاکت متحرک چرخشی عملیات ساده و شهودی را فراهم می کند و دید نقطه شکست به وضوح از طریق پنجره مشاهده قابل مشاهده است که الزامات ایمنی نگهداری را برآورده می کند. اینترلاک مکانیکی جامع بین سه موقعیت، امکان عملکرد نادرست را از بین می برد.

3. ماژولاریت و گسترش پذیری بالا: ماژول ها را می توان خودسرانه از طریق شینه های عایق جامد یا کانکتورهای اختصاصی ترکیب و گسترش داد که برای خطوط ترمینال ساده و همچنین سیستم های منبع تغذیه شبکه حلقه پیچیده مناسب است. همه واحدها همچنین دارای رابط های رزرو شده برای عملیات الکتریکی و اتوماسیون هستند.

4. درجه حفاظت فوق العاده بالا: کل محفظه کابینت دارای رتبه حفاظتی IP3X یا IP4X است. این دستگاه مجهز به یک دستگاه قفل کننده مکانیکی جامع، ایمنی پرسنل و تجهیزات را تضمین می کند. کابینت مجهز به یک کانال کاهش فشار برای تخلیه فشار به صورت هدفمند است.

سوالات متداول

•آیا این نوع تابلو برق فشرده فلزی RMU عایق شده با گاز SM6 SF6 نیاز به تعمیر و نگهداری منظم دارد؟

خیر. از آنجایی که تمام قطعات زنده در یک محفظه فولادی ضد زنگ پر شده با گاز SF6 مهر و موم شده اند، به طور کامل از آلاینده های خارجی، رطوبت و اکسیداسیون جدا می شوند. عملیات معمول فقط مستلزم بررسی حرکات مکانیکی جعبه کنترل و خوانش ابزار برای عملکرد مناسب است.

•آیا فضای کافی برای اتصال کابل وجود دارد؟ نصب آسان است؟

لوگائو چیدمان محفظه کابل را بهینه کرده است، فضای کافی برای اتصالات کابل فراهم می‌کند، ساخت پایانه‌های کابل و نصب سیم‌های اتصال زمین را تسهیل می‌کند.

• طول عمر محصول چقدر است؟

در شرایط عملیاتی معمولی، عمر مفید طراحی شده محصول به طور کلی تا 30 سال است. جعبه های گاز فولادی ضد زنگ دارای مقاومت در برابر خوردگی قوی هستند و عمر مکانیکی کلید اصلی (مانند سوئیچ بار) معمولاً می تواند به بیش از 5000 سیکل برسد.

• آیا شرکت شما سهام موجود دارد؟ زمان تحویل چقدر است؟

سفارشات معمولی را می توان در عرض تقریباً 15 روز کاری ارسال کرد. راه حل های سفارشی خاص (مانند جریان بالا، ولتاژ غیر استاندارد) معمولاً به 15-30 روز نیاز دارند.
