چرا کلیدهای مدار ولتاژ بالا برای محافظت از ترانسفورماتور ضروری هستند؟

تصور کنید یک ترانسفورماتور قدرت - یک نگهبان عظیم و بی صدا در قلب یک پست الکتریکی - به طور ناگهانی توسط یک موج صاعقه یا یک اتصال کوتاه فاجعه بار برخورد کند. در کسری از ثانیه، عایق داخلی ترانسفورماتور ممکن است از کار بیفتد، سیم پیچ ممکن است بیش از حد گرم شود و انفجار ناشی از آن می تواند به کل پست آسیب برساند و هزاران خانه و کسب و کار را در تاریکی فرو برد. تنها چیزی که بین این سناریو و عملکرد عادی و قابل اعتماد قرار دارد، دستگاهی است که ما اغلب آن را بدیهی می‌دانیم:مدار شکن ولتاژ بالا. این دستگاه فقط یک سوئیچ نیست. این یک رله حفاظتی با سرعت بالا و با وفاداری بالا است که باید یک عیب را تشخیص دهد، تصمیم بگیرد و جریانی را قطع کند که می تواند ده ها هزار آمپر باشد - همه در یک پنجره زمانی اندازه گیری شده در میلی ثانیه. بدون آن، ترانسفورماتور، یکی از گران‌ترین و حیاتی‌ترین دارایی‌های شبکه برق، در برابر نیروهایی که برای مهار آن طراحی شده بود، آسیب‌پذیر می‌شد.

نقش اساسی مدار شکن ولتاژ بالا در حفاظت از ترانسفورماتور یک موضوع راحت نیست. مسئله بقای شبکه است. ترانسفورماتور یک قطعه پیچیده و ظریف از تجهیزات است. هسته آن هزارتویی از سیم‌پیچ‌ها و عایق‌های مسی است که در دماهای بالا و تحت فشار الکتریکی شدید عمل می‌کند. جریان خطا، اگر اجازه داده شود باقی بماند، گرمایی ایجاد می‌کند که می‌تواند مس را ذوب کرده و روغن را تبخیر کند، و یک فلاش قوس شدید ایجاد می‌کند که می‌تواند ترانسفورماتور را از بین ببرد. مدار شکن ولتاژ بالا به عنوان نگهبان نهایی عمل می کند. این تنها وسیله ای است که می تواند به سرعت و قاطعانه ترانسفورماتور را از یک خطا جدا کند و از تبدیل یک مشکل موضعی به خرابی سیستمیک جلوگیری کند. این مقاله به بررسی دلایل فنی، اقتصادی و عملیاتی می‌پردازد که چرا این جزء ضروری بسیار ضروری است. ما همچنین چگونگی راه حل های قطع کننده مدار ولتاژ بالا در Lugao Power Co.,Ltd را بررسی خواهیم کرد. طراحی شده اند تا سرعت، قابلیت اطمینان و دقت مورد نیاز برای حفاظت از این دارایی های حیاتی را فراهم کنند.

فهرست مطالب

• 1. قطع کننده مدار ولتاژ بالا چیست و چگونه از ترانسفورماتورها محافظت می کند؟
• 2. چرا ترانسفورماتورها بدون محافظت مناسب در برابر خطا آسیب پذیر هستند؟
• 3. انواع مختلف مدارشکن های ولتاژ بالا برای حفاظت ترانسفورماتور چگونه مقایسه می شوند؟
• 4. چه پارامترهای فنی یک مدارشکن با کارایی بالا را تعریف می کند؟
• 5. چگونه کنترل و نظارت مدرن اثربخشی مدار شکن را افزایش می دهد؟
• سوالات متداول (سؤالات متداول)
• نتیجه گیری

مدارشکن ولتاژ بالا چیست و چگونه از ترانسفورماتورها محافظت می کند؟

قطع کننده مدار ولتاژ بالا یک دستگاه سوئیچینگ تخصصی است که برای قطع جریان های خطا - موج های عظیم و کنترل نشده الکتریسیته که در طول یک اتصال کوتاه رخ می دهد - و برای جداسازی بخشی از شبکه برق مانند ترانسفورماتور از بقیه سیستم طراحی شده است. این یک کلید روشن/خاموش ساده نیست. این یک قطع کننده با ریسک بالا و سرعت بالا است که باید عملکرد خود را با دقت بسیار بالا انجام دهد. ترانسفورماتور، که دارایی اصلی است که ما از آن محافظت می کنیم، دستگاهی است که ولتاژ را بالا یا پایین می کند. در حالی که به طور معمول کار می کند، یک مدارشکن ولتاژ بالا در موقعیت بسته باقی می ماند و به جریان اجازه می دهد. با این حال، لحظه ای که یک عیب تشخیص داده می شود - معمولاً توسط یک رله که سیگنال های جریان، ولتاژ یا دیفرانسیل را نظارت می کند - مدار شکن باید باز شود و قوسی که بین کنتاکت هایش هنگام جدا شدن ایجاد می شود خاموش کند. وظیفه حیاتی این است که عیب را قبل از ایجاد آسیب حرارتی یا مکانیکی به ترانسفورماتور پاک کنید. برای یک ترانسفورماتور قدرت بزرگ، این زمان پاکسازی اغلب کمتر از 100 میلی ثانیه است. برای درک این موضوع، پلک زدن چشم انسان حدود 300 تا 400 میلی ثانیه طول می کشد. قطع کننده مدار ولتاژ بالا باید سریعتر از یک چشم به هم زدن عمل کند تا از ماشینی که می تواند صدها تن وزن داشته باشد محافظت کند.

فیزیک این وقفه جایی است که چالش مهندسی آشکار می شود. هنگامی که یک قطع کننده مدار باز می شود، یک قوس بین کنتاکت های جداکننده تشکیل می شود. این قوس اساساً یک پلاسما است - یک کانال بسیار رسانا از گاز یونیزه که اگر کنترل نشود، به طور نامحدود به هدایت جریان ادامه می دهد. برای خاموش کردن این قوس، قطع کننده مدار باید در کسری از ثانیه مسیر قوس را خنک و یونیزه کند. طراحی های مختلف قطع کننده مدار از تکنیک های متفاوتی استفاده می کنند. قطع کننده مدار SF6 (هگزا فلوراید گوگرد) از جریان گاز فشرده SF6 برای خنک کردن قوس و شستشوی ذرات یونیزه شده استفاده می کند و با تکیه بر خواص عایق استثنایی SF6 در مقابل ولتاژ سیستم مقاومت می کند. یک مدارشکن خلاء به قدرت دی الکتریک بالای یک خلاء برای خاموش کردن قوس متکی است. یک قطع کننده مدار روغنی پیشرفته، اگرچه فناوری قدیمی تر است، از گاز تولید شده در اثر تبخیر روغن برای خنک کردن و خاموش کردن قوس استفاده می کند. همه این روش ها باید به یک نتیجه دست یابند: جریان صفر در صفر جریان طبیعی بعدی شکل موج AC، و سپس بازیابی سریع قدرت دی الکتریک برای جلوگیری از ضربه مجدد. در Lugao، راه‌حل‌های قطع کننده مدار ولتاژ بالا ما بر اساس درک عمیقی از این فیزیک خاموش کننده قوس ساخته شده‌اند و تضمین می‌کنند که قطع کننده‌های ما نه تنها قابل اعتماد هستند، بلکه در عملکردشان قابل پیش‌بینی هستند.

برای درک واقعی نقش حفاظت ترانسفورماتور، فکر کردن به آنچه که ترانسفورماتور انجام می دهد مفید است. این یک دستگاه القایی است. انرژی را در میدان مغناطیسی خود ذخیره می کند. هنگامی که یک خطا در سمت ثانویه ترانسفورماتور رخ می دهد، انرژی از سمت اولیه به طور ناگهانی به خطا ریخته می شود. ترانسفورماتور جریان عظیمی را می بیند که نمی تواند از عهده آن برآید. این زمانی است که مدار شکن ولتاژ بالا وارد بازی می شود. معمولاً در سمت اولیه، سمت ولتاژ بالا، ترانسفورماتور قرار می گیرد. وظیفه آن جدا کردن ترانسفورماتور از منبع برق بالادست است، بنابراین خطا به طور موثر فقط با اینرسی ژنراتور تغذیه می شود. با جداسازی ترانسفورماتور از شین فشار قوی، قطع کننده مدار از افزایش جریان خطا به نقطه ای که ترانسفورماتور آسیب می بیند جلوگیری می کند. ترانسفورماتور بدون مدارشکن ولتاژ بالا که به درستی کار می کند مانند یک ماشین بدون ترمز است. ممکن است برای مدتی کار کند، اما وقتی مشکلی پیش بیاید، عواقب آن فاجعه بار است. کارخانه ما طیفی از محصولات قطع کننده مدار ولتاژ بالا را طراحی کرده است که به طور خاص برای محافظت از ترانسفورماتور طراحی شده اند و طیف وسیعی از گزینه ها را برای درجه بندی های مختلف ولتاژ و جریان، الزامات کاربردی و شرایط محیطی ارائه می دهند.

چرا ترانسفورماتورها بدون محافظت مناسب در برابر خطا آسیب پذیر هستند؟

آسیب پذیری ترانسفورماتور قدرت ریشه در طراحی اساسی آن و موادی دارد که استفاده می کند. یک ترانسفورماتور قدرت بزرگ معمولی مجموعه پیچیده ای از سیم پیچ های مسی، عایق های مبتنی بر سلولز و روغن ترانسفورماتور است. این ترکیب برای عملکرد کارآمد در محدوده باریکی از شرایط عادی طراحی شده است. با این حال، ذاتاً مستعد طیف وسیعی از انواع عیب است، که بسیاری از آنها در صورت عدم رفع فوری و خودکار توسط یک مدارشکن ولتاژ بالا می‌توانند فاجعه‌بار باشند. برای درک این آسیب پذیری، باید از فیزیک خرابی ترانسفورماتور قدردانی کنید. اتصال کوتاه در سمت خروجی ترانسفورماتور (ثانویه) رایج ترین سناریو است. اگر ثانویه کوتاه شود، سمت اولیه جریانی را می کشد که از نظر تئوری فقط توسط امپدانس ترانسفورماتور محدود می شود که نسبتاً کم است. این جریان خطا می تواند 10 تا 20 برابر جریان فول بار معمولی باشد. نتیجه گرم شدن ناگهانی و شدید سیم پیچ ها است که می تواند مس را ذوب کرده و باعث از بین رفتن عایق شود. انبساط سریع روغن در اثر گرما می تواند گازهای انفجاری تولید کند که منجر به شکست شدید می شود. یک قطع کننده مدار ولتاژ بالا باید این افزایش جریان را تشخیص دهد و ترانسفورماتور را قبل از اینکه دمای سیم پیچ به حد بحرانی برسد قطع کند.

فراتر از اتصال کوتاه، ترانسفورماتورها در برابر سایر تهدیدات موذی تر نیز آسیب پذیر هستند. اینها عبارتند از صاعقه، که می تواند باعث افزایش ولتاژ شود که عایق را خراب می کند، و فرورزونانس، پدیده ای که می تواند باعث اضافه ولتاژ و جریان بیش از حد در هنگام روشن یا قطع شدن ترانسفورماتور شود. آنها همچنین در برابر بارگذاری بیش از حد آسیب پذیر هستند که می تواند باعث شود سیم پیچ ها به تدریج بیش از حد گرم شده و عایق را تخریب کنند. حتی یک خطای ساده در تپ چنجر که نسبت ولتاژ ترانسفورماتور را تنظیم می کند، می تواند باعث خرابی فاجعه بار شود. در هر مورد، موضوع رایج این است که یک خطا یا شرایط غیرعادی، اگر اجازه داده شود حتی برای چند سیکل ادامه داشته باشد، می تواند آسیب دائمی و جبران ناپذیری به ترانسفورماتور وارد کند. به همین دلیل است که مدار شکن ولتاژ بالا بسیار مهم است: این یک اندازه گیری واکنشی نیست، بلکه یک اندازه گیری فعال است. این تنها وسیله ای است که می تواند با جداسازی ایمن ترانسفورماتور از سیستم قدرت از بروز عواقب اجتناب ناپذیر خطا جلوگیری کند.

علاوه بر این، ترانسفورماتورها فقط در برابر خطاهای داخلی آسیب پذیر نیستند. آنها همچنین در معرض خطا در شبکه متصل هستند. خطا در فیدر توزیع که به سمت ثانویه ترانسفورماتور متصل است در سمت اولیه منعکس می شود. ترانسفورماتور جریان خطا را می بیند و سعی می کند آن را تغذیه کند. اینجاست که هماهنگی سیستم های حفاظتی حیاتی می شود. قطع کننده مدار ولتاژ بالا در سمت اولیه ترانسفورماتور بخشی از زنجیره ای از دستگاه هایی است که برای عملکرد هماهنگ طراحی شده اند. به عنوان مثال، یک فیوز یا بازگیر در سمت ثانویه ممکن است یک خطای گذرا را برطرف کند، اما برای یک خطای جدی تر، قطع کننده مدار اولیه باید برای محافظت از ترانسفورماتور عمل کند. بدون این هماهنگی، یک خطا در سمت ثانویه می تواند باعث شود که قطع کننده مدار اولیه به طور غیر ضروری خاموش شود و منجر به قطعی برای یک منطقه بسیار بزرگتر شود. به همین دلیل است که حفاظت از ترانسفورماتور یک مشکل در سطح سیستم است و مدار قطع کننده ولتاژ بالا جزء اصلی و حیاتی آن سیستم است. درLugao Power Co., Ltd.، ما درک عمیقی از این اصول هماهنگی داریم و راه حل های قطع کننده مدار ولتاژ بالا را طوری طراحی می کنیم که کاملاً با طیف گسترده ای از طرح های حفاظتی سازگار باشد و یکپارچگی یکپارچه و عملکرد بهینه را تضمین کند.

چگونه انواع مختلف قطع کننده های مدار فشار قوی برای حفاظت ترانسفورماتور مقایسه می شوند؟

هنگام انتخاب یک قطع کننده مدار ولتاژ بالا برای حفاظت ترانسفورماتور، مهندسان باید کاربرد خاص را در نظر بگیرند و بین فناوری های مختلف انتخاب کنند: کلیدهای مدار SF6، خلاء و روغن. هر نوع دارای مجموعه ای از ویژگی های منحصر به فرد خود است که آن را برای محدوده های مختلف ولتاژ و جریان مناسب می کند. برای چندین دهه، کلیدهای مدار روغن استاندارد بودند، اما به دلیل عملکرد عالی و ویژگی های تعمیر و نگهداری، تا حد زیادی توسط فناوری های SF6 و خلاء جایگزین شدند. با این حال، درک تاریخچه و تکامل فناوری به درک راه حل های مدرن امروزی کمک می کند.

کلیدهای مدار روغن قدیمی ترین از این سه هستند. آنها به قوس کشیده شده در روغن متکی هستند که قوس را خنک می کند و گاز هیدروژن تولید می کند که به خاموش کردن آن کمک می کند. در حالی که آنها قوی هستند و ظرفیت قطع نسبتاً بالایی دارند، بزرگ، سنگین هستند و برای تکمیل روغن و حذف رسوبات کربن نیاز به تعمیر و نگهداری منظم دارند. آنها همچنین به دلیل وجود روغن، خطرات زیست محیطی و آتش سوزی دارند. در لوگائو، ما دیگر کلیدهای مدار روغن را برای تاسیسات جدید تولید نمی کنیم، اما از موارد موجود پشتیبانی می کنیم.

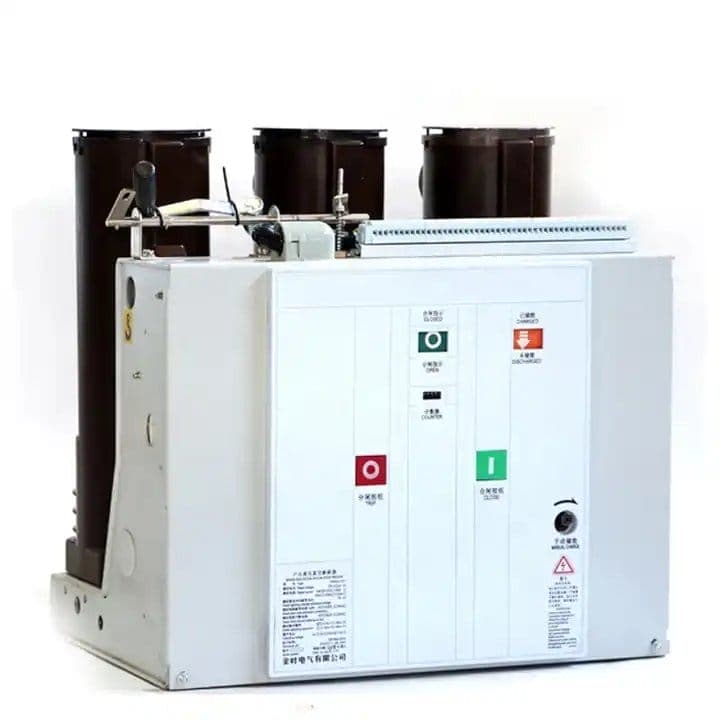

مدار شکن خلاء مدرن تر هستند و چندین مزیت را ارائه می دهند. آنها از یک محفظه خلاء مهر و موم شده برای خاموش کردن قوس استفاده می کنند. بدون وسیله ای برای حفظ احتراق، قوس به سرعت در هنگام جدا شدن تماس ها خاموش می شود. این منجر به طراحی بسیار فشرده و سبک وزن، با فواصل نگهداری طولانی می شود. با این حال، قطع کننده های خلاء به طور کلی به ولتاژ تا حدود 72 کیلو ولت محدود می شوند. برای ولتاژهای بالاتر، طراحی آنها پیچیده و گران می شود. آنها اغلب در پست های توزیع و کاربردهای صنعتی استفاده می شوند. مزیت اصلی حفاظت ترانسفورماتور سرعت و قابلیت اطمینان آنها است، اما آنها معمولاً برای بالاترین سطوح ولتاژ موجود در سیستم های انتقال مناسب نیستند.

کلیدهای مدار SF6 نشان دهنده استاندارد مدرن برای کاربردهای ولتاژ بالا است. در این بریکرها از گاز هگزا فلوراید گوگرد استفاده می شود که خاصیت عایق و خاموش کننده قوس فوق العاده ای دارد. گاز فشرده شده و در سراسر قوس دمیده می شود تا آن را خنک کند و جریان را قطع کند. کلیدهای مدار SF6 ظرفیت قطع بسیار بالایی دارند و می توانند به طور موثر در بالاترین ولتاژهای انتقال کار کنند. آنها همچنین نیاز به تعمیر و نگهداری بسیار کمی دارند. کارخانه ما در Lugao Power Co., Ltd. بیش از 15 سال است که در ساخت قطع کننده مدار ولتاژ بالا SF6 تخصص دارد و ما طراحی را برای اطمینان از حداکثر قابلیت اطمینان اصلاح کرده ایم. جدول زیر تحلیل مقایسه ای این سه نوع را ارائه می دهد.

برای حفاظت از ترانسفورماتور مدرن، مدار شکن ولتاژ بالا SF6 به دلیل عملکرد عالی، قابلیت اطمینان و نیازهای تعمیر و نگهداری پایین، انتخاب پیشنهادی برای اکثر کاربردهای ولتاژ بالا است. کارخانه ما هزاران واحد SF6 تولید کرده است که در حال حاضر از ترانسفورماتورهای حیاتی در سراسر جهان محافظت می کنند. فناوری SF6 قوی‌ترین محافظت را ارائه می‌کند، و این فناوری است که ما همچنان در Lugao به توسعه و اصلاح آن ادامه می‌دهیم.

چه پارامترهای فنی یک مدارشکن با کارایی بالا را تعریف می کند؟

برای درک واقعی حفاظت ارائه شده توسط یک قطع کننده مدار ولتاژ بالا، باید به مشخصات فنی کلیدی آن نگاه کنید. این پارامترها فقط اعداد در یک دیتاشیت نیستند. آنها معیارهایی هستند که توانایی دستگاه برای محافظت از ترانسفورماتور را تعیین می کنند. مشخصات اولیه عبارتند از ولتاژ نامی، جریان نامی، جریان قطع نامی اتصال کوتاه و جریان نامی ایجاد اتصال کوتاه. این پارامترها، همراه با زمان کارکرد و قابلیت ولتاژ بازیابی گذرا (TRV)، پوشش عملکرد قطع کننده مدار را مشخص می کند. در Lugao Power Co.,Ltd، ما مجموعه ای جامع از پارامترهای فنی برای هر یک از مدل های قطع کننده مدار ولتاژ بالا داریم و می توانیم آنها را برای برآورده کردن نیازهای مشتری خاص سفارشی کنیم.

ولتاژ نامی بالاترین ولتاژی است که کلید مدار برای آن طراحی شده است. باید حداقل ولتاژ سیستم باشد.جریان رتبه بندی شده جریان پیوسته ای است که قطع کننده می تواند بدون گرم شدن بیش از حد حمل کند. این باید برابر یا بیشتر از جریان بار معمولی ترانسفورماتور باشد.جریان قطعی نامی اتصال کوتاه حداکثر جریان خطای است که بریکر می تواند قطع کند. این مهم ترین پارامتر برای حفاظت ترانسفورماتور است. باید به اندازه کافی بالا باشد تا بتواند حداکثر جریان خطای ممکن را که می تواند از ترانسفورماتور عبور کند، کنترل کند. اگر قطع کننده مدار دارای جریان قطعی بسیار کم باشد، ممکن است خطای جریان بالا را قطع نکند و منجر به تخریب ترانسفورماتور شود.جریان ایجاد کننده اتصال کوتاه نامی حداکثر جریان حداکثری است که بریکر می تواند روی آن ببندد، که در کاربردهایی که ممکن است بریکر روی خطا بسته شود، مهم است. زمان کارکرد زمانی است که طول می کشد تا بریکر پس از دریافت سیگنال سفر باز شود. برای حفاظت از ترانسفورماتور، زمان کارکرد سریع‌تر همیشه بهتر است، زیرا مقدار انرژی را که می‌توان در ترانسفورماتور در طول یک خطا هدر داد، محدود می‌کند. ولتاژ بازیابی گذرا (TRV) ولتاژی است که بلافاصله پس از قطع شدن جریان در سراسر کنتاکت های کلید مدار ظاهر می شود. شکل موج TRV توسط اندوکتانس و خازن سیستم تعیین می شود. یک قطع کننده مدار باید بتواند بدون محدودیت در برابر این TRV مقاومت کند.

جدول زیر پارامترهای فنی معمولی برای قطع کننده مدار ولتاژ بالا مورد استفاده در یک محیط پست را خلاصه می کند.

انتخاب یک مدارشکن ولتاژ بالا با پارامترهای صحیح کار بی اهمیتی نیست. این نیاز به تجزیه و تحلیل دقیق جریان خطای ترانسفورماتور دارد که توسط امپدانس سیستم و رتبه ترانسفورماتور تعیین می شود. تخمین بیش از حد پارامترها منجر به هزینه های بالاتر و تعیین بیش از حد غیر ضروری می شود. دست کم گرفتن آنها می تواند منجر به شکست فاجعه بار شود. تیم مهندسی ما در Lugao Power Co.,Ltd. پشتیبانی فنی دقیقی را به مشتریان خود ارائه می دهد و به آنها کمک می کند تا مدار قطع کننده ولتاژ بالا مناسب را برای نیازهای خاص حفاظت ترانسفورماتور خود انتخاب کنند.

چگونه کنترل و نظارت مدرن اثربخشی مدار شکن را افزایش می دهد؟

کلید ولتاژ بالا دیگر فقط یک کلید مکانیکی نیست. نسخه های مدرن با سیستم های کنترل و نظارت پیچیده ادغام شده اند که به طور قابل توجهی کارایی آنها را در محافظت از ترانسفورماتورها افزایش می دهد. این سیستم ها سیستم عصبی شکن هستند که بازخورد، تشخیص و توانایی سازگاری با شرایط در حال تغییر را در زمان واقعی ارائه می دهند. هسته اصلی این فناوری رله حفاظتی است، دستگاهی که به طور مداوم سیگنال های جریان و ولتاژ را از ترانسفورماتور و شبکه کنترل می کند. هنگامی که عیب را تشخیص می دهد، یک سیگنال قطع به مکانیسم عملکرد بریکر ارسال می کند. رله هوشی است که تصمیم می گیرد چه زمانی کار کند و مدار شکن عضله ای است که عمل را اجرا می کند. بدون رله، بریکر کور است. بدون شکن، رله ناتوان است. ادغام این دو سیستم چیزی است که حفاظت ترانسفورماتور مدرن را بسیار موثر می کند.

رله‌های حفاظتی مدرن را می‌توان با الگوریتم‌های پیچیده برنامه‌ریزی کرد که بین انواع مختلف خطاها، مانند اتصال کوتاه، خطای زمین یا اضافه بار، تمایز قائل می‌شوند. این هوشمندی از خاموش شدن مزاحم جلوگیری می کند، جایی که شکن برای یک رویداد غیر بحرانی باز می شود، که برای حفظ یک منبع تغذیه پایدار بسیار مهم است. آنها همچنین از پروتکل‌های ارتباطی مانند IEC 61850 برای به اشتراک گذاشتن اطلاعات با رله‌های دیگر در پست استفاده می‌کنند که یک طرح حفاظتی هماهنگ را ممکن می‌سازد. این ارتباط به سیستم اجازه می دهد تا تنها قسمت آسیب دیده شبکه را ایزوله کند و تأثیر قطعی را به حداقل برساند. برای یک ترانسفورماتور، این بدان معنی است که اگر خطا در سمت ثانویه باشد، بریکر اولیه را می توان به گونه ای طراحی کرد که فقط پس از شکست قطع کننده های ثانویه در پاک کردن آن کار کند و یک لایه حفاظتی پشتیبان ایجاد کند.

فراتر از رله، قطع کننده های مدار مدرن به سنسورهای نظارت بر وضعیت نیز مجهز هستند. این سنسورها پارامترهایی مانند زمان کارکرد، سفر کنتاکت ها، فشار گاز (برای بریکرهای SF6) و دمای کنتاکت ها را اندازه گیری می کنند. این داده ها به طور مداوم جمع آوری و تجزیه و تحلیل می شود تا یک ارزیابی تشخیصی از سلامت قطع کننده مدار ارائه شود. داده‌ها را می‌توان برای پیش‌بینی خرابی‌ها قبل از وقوع استفاده کرد و امکان تعمیر و نگهداری پیشگیرانه را فراهم می‌کند که می‌تواند عمر دستگاه را به میزان قابل توجهی افزایش دهد. برای یک مدارشکن حفاظتی ترانسفورماتور، این بدان معنی است که اثربخشی قطع کننده قابل پیش بینی تر و قابل اطمینان تر است. در Lugao Power Co.,Ltd، ما یک سیستم نظارت بر شرایط اختصاصی برای محصولات قطع کننده مدار ولتاژ بالا خود ایجاد کرده ایم. این سیستم به مشتریان ما دید کاملی از سلامت قطع کننده خود ارائه می دهد و به آنها امکان می دهد تعمیر و نگهداری را به طور موثرتری برنامه ریزی کنند و خطر قطعی های برنامه ریزی نشده را کاهش دهند. با ترکیب استحکام فیزیکی قطع کننده های مدار خود با قدرت تشخیصی نظارت مدرن، ما قادریم راه حلی حفاظتی ارائه دهیم که نه تنها قابل اعتماد، بلکه هوشمندانه است.

سوالات متداول (سؤالات متداول)

سوال 1: یک مدارشکن ولتاژ بالا چقدر طول می کشد تا یک عیب را باز کرده و رفع کند؟

پاسخ: برای یک مدارشکن مدرن ولتاژ بالا، کل زمان پاکسازی - از شروع جریان خطا تا قطع نهایی قوس - معمولاً بین 30 تا 50 میلی ثانیه است. این تقریباً همزمان با پلک زدن چشم انسان است. قطع کننده مدار باید به اندازه کافی سریع باز شود تا از گرم شدن بیش از حد ترانسفورماتور جلوگیری کند و بقیه شبکه را از جریان خطا محافظت کند. محصولات قطع کننده مدار ولتاژ بالا ما در Lugao Power Co.,Ltd. برای دستیابی به این زمان‌های باز شدن سریع طراحی شده‌اند و از محافظت موثر ترانسفورماتور اطمینان می‌دهند.

سوال 2: فرق کلید مدار و کلید قطع کننده چیست؟

پاسخ: قطع کننده مدار برای قطع جریان خطا و محافظت از تجهیزات طراحی شده است. یک کلید قطع برای جداسازی مدار برای تعمیر و نگهداری طراحی شده است و برای قطع جریان های خطا درجه بندی نمی شود. کلید قطع فقط زمانی کار می کند که مدار قطع شود، معمولاً پس از باز شدن مدار شکن. قطع کننده مدار دستگاه حفاظت فعال است، در حالی که کلید قطع یک وسیله ایمنی برای جداسازی است. هر دو برای یک پست پست ایمن و کاربردی ضروری هستند، اما نقش های بسیار متفاوتی دارند.

سوال 3: هر چند وقت یکبار باید مدار شکن ولتاژ بالا را تعمیر کرد؟

پاسخ: فاصله نگهداری بستگی به نوع بریکر و توصیه های سازنده دارد. برای یک قطع کننده مدار ولتاژ بالا SF6، تعمیر و نگهداری معمولاً هر 10 تا 15 سال یا پس از تعداد معینی از عملیات، هر کدام که زودتر انجام شود، مورد نیاز است. این شامل بررسی فشار گاز SF6، مکانیسم عملکرد و شرایط تماس است. برای قطع کننده های خلاء، فاصله می تواند حتی بیشتر باشد. کارخانه ما در Lugao Power Co., Ltd. برنامه‌های تعمیر و نگهداری دقیق و توصیه‌هایی را برای تمام محصولات قطع کننده مدار ولتاژ بالا ارائه می‌کند و به مشتریانمان کمک می‌کند عمر عملیاتی خود را افزایش دهند.

سوال 4: اگر مدار قطع کننده ولتاژ بالا در هنگام خطا باز نشود چه اتفاقی می افتد؟

پاسخ: اگر مدارشکن باز نشود، یک سیستم حفاظتی پشتیبان که به «محافظت از خرابی بریکر» معروف است، کار خواهد کرد. این معمولاً تمام قطع کننده های مدار دیگری را که به همان باس متصل هستند خاموش می کند و کل بخش پست را ایزوله می کند. این آخرین راه حل برای جلوگیری از خرابی فاجعه بار است و منجر به قطعی بیشتر برق می شود. به همین دلیل است که قابلیت اطمینان مدار قطع کننده ولتاژ بالا اولیه بسیار مهم است و چرا ما در Lugao Power Co.,Ltd. تاکید زیادی بر کیفیت و آزمایش در فرآیند تولید ما دارد.

سوال 5: آیا می توان از مدار شکن فشار قوی برای محافظت از ترانسفورماتور در برابر خطاهای داخلی استفاده کرد؟

پاسخ: بله، اما نیاز به رله حفاظت دیفرانسیل دارد. این رله جریان ورودی و خروجی از ترانسفورماتور را اندازه گیری می کند. در شرایط عادی، این جریان ها برابر هستند. اگر خطای داخلی وجود داشته باشد، جریان ها متفاوت است و رله مدارشکن ولتاژ بالا را خاموش می کند. این محافظ اولیه برای خطای ترانسفورماتور داخلی است. راه حل های قطع کننده مدار ولتاژ بالا ما به گونه ای طراحی شده اند که کاملاً با طرح های حفاظت دیفرانسیل سازگار باشد.

نتیجه گیری

یک مدارشکن ولتاژ بالا فقط یک قطعه از تجهیزات نیست. این محافظ اصلی ترانسفورماتور قدرت و در نتیجه کل شبکه برق است. این تنها وسیله ای است که می تواند یک خطای فاجعه بار را تشخیص دهد و جریان های عظیمی را که در غیر این صورت ترانسفورماتور را از بین می برد، قطع کند. مدار شکن مدرن ولتاژ بالا، به ویژه فناوری SF6 که در شرکت Lugao Power Co.Ltd. در آن تخصص داریم، به یک قطعه پیچیده، هوشمند و بسیار قابل اعتماد تبدیل شده است. طراحی آن ترکیبی از فیزیک، مواد پیشرفته و ساخت دقیق است که همه با هم کار می کنند تا اطمینان حاصل شود که ترانسفورماتور در بحرانی ترین شرایط محافظت می شود. ترانسفورماتور اغلب گران ترین و حیاتی ترین دارایی در یک پست است و حفاظت از آن را نمی توان به شانس واگذار کرد. این به یک مدارشکن نیاز دارد که نه تنها سریع، بلکه قابل اعتماد، تکرارپذیر و قابل پیش بینی باشد.

در Lugao Power Co.,Ltd، ما نقش مهمی را که محصولات قطع کننده مدار ولتاژ بالا در تضمین قابلیت اطمینان شبکه ایفا می‌کنند، درک می‌کنیم. به همین دلیل است که ما به شدت در تحقیق، توسعه و کنترل کیفیت سرمایه گذاری می کنیم. کارخانه ما به تولید قطع کننده های مدار اختصاص دارد که نه تنها از سخت ترین استانداردهای بین المللی پیروی می کنند بلکه فراتر می روند. اگر به دنبال ارتقاء حفاظت ترانسفورماتور خود هستید، یا اگر در حال برنامه ریزی پست جدید هستید، از شما دعوت می کنیم با ما تماس بگیرید. اجازه دهید در مورد نیازهای خاص شما صحبت کنیم و اینکه چگونه راه حل های قطع کننده مدار ولتاژ بالا می توانند حفاظت مورد نیاز شما را ارائه دهند.تماس با Lugao Power Co.,Ltd. امروزبرای یک مشاوره بدون تعهد و کشف تفاوتی که یک مدارشکن ولتاژ بالا واقعا قابل اعتماد می تواند برای محافظت از ترانسفورماتور شما ایجاد کند.
