مدارشکن های ولتاژ بالا چگونه قابلیت اطمینان، کارایی و ایمنی را در سیستم های قدرت متعادل می کنند؟

در شبکه گسترده و زمزمه یک شبکه برق مدرن، نبردی بی صدا در جریان است. از یک طرف، تقاضا برای برق مطمئن و بدون وقفه از طریق صدها کیلومتر خطوط انتقال و ترانسفورماتور جریان می یابد. از سوی دیگر، تهدید همیشگی گسل‌ها - برخورد صاعقه، سقوط درختان، خرابی تجهیزات - که می‌تواند جریان‌های مخرب را در سیستم بفرستد. نگهبانان این تعادل ظریف هستندمدار شکن ولتاژ بالا. اینها صرفا سوئیچ نیستند. آنها سیستم های الکترومکانیکی پیچیده ای هستند که باید یک کار متناقض ساده و در عین حال بسیار پیچیده را انجام دهند: جریان بار معمولی را بدون تلفات برای سال ها حمل کنند، اما در عرض میلی ثانیه، جریان عظیم یک خطا را قطع کنند. این هسته چالش مهندسی است: چگونه قطع کننده مدار ولتاژ بالا بین سه ستون حیاتی عملکرد سیستم قدرت -قابلیت اطمینان، کارایی و ایمنی- که اغلب در جهت‌های مخالف کشیده می‌شوند تعادل برقرار می‌کند؟

پاسخ در ترکیبی از اصول فیزیکی پیشرفته، طراحی مهندسی دقیق و یکپارچه سازی سیستم هوشمند نهفته است. قابلیت اطمینان از طریق استفاده از مواد مستحکم، حاشیه های ایمنی متعدد و تشخیص های پیش بینی به دست می آید. بهره وری از طریق تماس های با مقاومت کم، حداقل انرژی عملیاتی و فواصل نگهداری طولانی بهینه می شود. ایمنی با استفاده از رسانه های خاموش کننده قوس بی اثر، اینترلاک های قوی و قابلیت های عملیات از راه دور تضمین می شود. قطع کننده مدار ولتاژ بالا باید در شرایط عادی به عنوان یک رسانا کامل و در شرایط خطا به عنوان یک عایق کامل عمل کند - دوگانگی که با کنترل دقیق یک قوس به دست می آید. تعادل یک نقطه ثابت نیست، بلکه یک هدف پویا و در حال تحول است، زیرا فناوری پیشرفت می کند و تقاضای شبکه تغییر می کند. این مقاله اجزای اصلی این تعادل را تشریح می‌کند و استراتژی‌های فیزیکی، مکانیکی و کنترلی را بررسی می‌کند که به یک مدارشکن مدرن ولتاژ بالا اجازه می‌دهد در هر سه ستون برتری داشته باشد. ما همچنین مشخصات فنی و بینش های عملیاتی را به اشتراک خواهیم گذاشت که طراحی و انتخاب این اجزای حیاتی را نشان می دهد.

فهرست مطالب

• 1. فیزیک وقفه: چگونه قوس خاموش می شود؟
• 2. ستون قابلیت اطمینان: چه چیزی یک مدارشکن را برای چندین دهه قابل اعتماد می کند؟
• 3. ستون کارایی: چگونه یک مدارشکن می تواند تلفات را به حداقل برساند؟
• 4. ستون ایمنی: حفاظت از پرسنل و سیستم چگونه به دست می آید؟
• 5. قانون تعادل: چگونه این سه ستون با هم در تضاد و همکاری هستند؟
• سوالات متداول (سؤالات متداول)
• نتیجه گیری: آینده طراحی مدار شکن

1. فیزیک وقفه: چگونه قوس خاموش می شود؟

برای درک اینکه چگونه یک قطع کننده مدار ولتاژ بالا اهداف اصلی خود را متعادل می کند، ابتدا باید فیزیک اساسی خاموشی قوس را درک کنیم. هنگامی که تماس های یک قطع کننده مدار تحت بار قرار می گیرند، یک قوس الکتریکی در سراسر شکاف تشکیل می شود. این قوس یک پلاسمای با دمای بالا است، جریان رسانا است و اگر کنترل نشود، به طور نامحدود به حمل جریان خطا ادامه خواهد داد. وظیفه قطع کننده مدار این است که آن قوس را در جریان صفر طبیعی بعدی خاموش کند. چالش این است که قوس یک مسیر یونیزه ایجاد می کند که می تواند با افزایش ولتاژ پس از جریان صفر به سرعت دوباره احتراق شود. کلید قطع موفقیت آمیز یون زدایی شکاف و بازیابی قدرت دی الکتریک آن سریعتر از ایجاد ولتاژ بازیابی گذرا (TRV) است.

مکانیسم اولیه خاموش شدن قوس در مدار شکن ولتاژ بالا مدرن استفاده از یک محیط خاموش کننده قوس است. این می تواند گاز، خلاء یا نفت سولفور هگزا فلوراید (SF6) باشد که هر کدام مجموعه ای از خواص فیزیکی خاص خود را دارند. SF6 الکترونگاتیو است، به این معنی که مولکول های آن به راحتی الکترون های آزاد را جذب می کنند و از تشکیل یک کانال قوس جلوگیری می کنند. این باعث می شود که هم در ولتاژهای بالا و هم در جریان های بالا بسیار موثر باشد. طراحی قطع کننده مدار از این اصل استفاده می کند: یک کنتاکت متحرک، متصل به یک سیلندر پف کننده، گاز SF6 را در حین حرکت باز شدن فشرده می کند. سپس این گاز تحت فشار از طریق یک نازل به ناحیه قوس هدایت می شود و ذرات یونیزه شده را از بین می برد و پلاسما را خنک می کند. این اصل فیزیکی است که به یک قطع کننده مدار ولتاژ بالا اجازه می دهد تا جریان های خطای عظیم را تنها در 30-50 میلی ثانیه قطع کند.

رابطه بین این ویژگی های طراحی و تعادل کلی مدار شکن نزدیک است. انتخاب رسانه قطع کننده تاثیرات محیطی، نیازهای تعمیر و نگهداری و اندازه فیزیکی تجهیزات را دیکته می کند. SF6، در حالی که بسیار موثر است، دارای پتانسیل گرمایش جهانی (GWP) بالایی است که منجر به فشار فزاینده ای برای جایگزین ها می شود. قطع کننده های خلاء، در حالی که عملکرد عالی در ولتاژهای متوسط ​​ارائه می دهند، برای کاربردهای ولتاژ بالا به چندین واحد قطع کننده به صورت سری نیاز دارند. بنابراین انتخاب رسانه قطع کننده یک عنصر کلیدی در عمل متعادل کننده است، زیرا مستقیماً بر قابلیت اطمینان عملیاتی، هزینه و پایداری محیطی قطع کننده مدار تأثیر می گذارد.

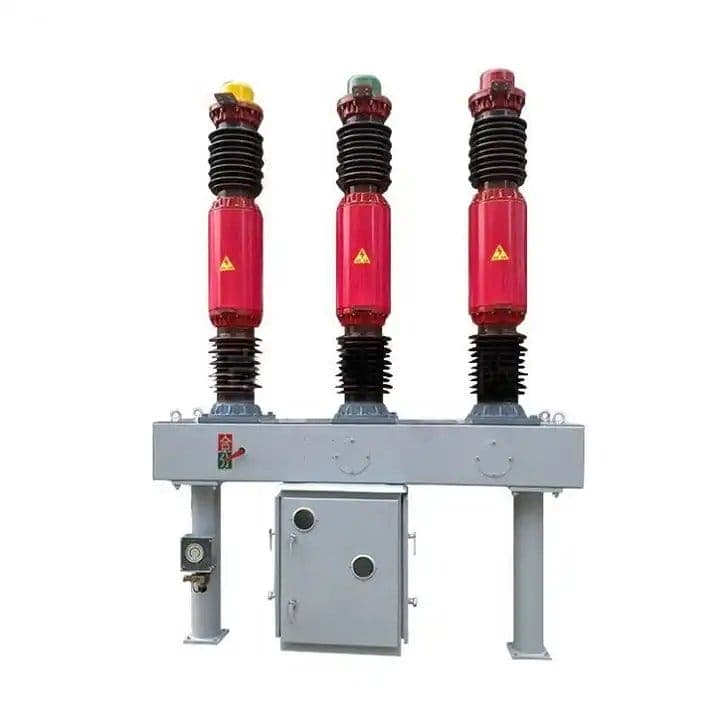

کارخانه ما در لوگائو طیفی از مدارشکن های ولتاژ بالا را توسعه داده است که فرآیند خاموش شدن قوس الکتریکی را برای نیازهای کاربردی مختلف بهینه می کند. برای کاربردهای سطح انتقال (≥72.5 کیلو ولت)، ما قطع کننده های مدار SF6 را با فناوری پیشرفته پف کننده و خود انفجار، ترکیبی از ظرفیت قطع اتصال کوتاه بالا با انرژی عملیاتی کم، ارائه می دهیم. مکانیزم خود انفجار از خود انرژی قوس برای کمک به فشرده سازی گاز استفاده می کند و انرژی مکانیکی مورد نیاز مکانیسم عملیاتی را کاهش می دهد و کارایی کلی را افزایش می دهد. جدول زیر عملکرد وقفه معمولی مدل های قطع کننده مدار ولتاژ بالا را نشان می دهد.

2. ستون قابلیت اطمینان: چه چیزی یک مدارشکن را برای چندین دهه قابل اعتماد می کند؟

در صنعت برق، قابلیت اطمینان اغلب بالاترین اولویت است. قطع کننده مدار ولتاژ بالا یک دارایی استراتژیک است و خرابی آن می تواند عواقب فاجعه باری داشته باشد. قابلیت اطمینان تنها با یک ویژگی به دست نمی آید. این نتیجه یک فلسفه طراحی عمدی است که شامل انتخاب مواد، طراحی مکانیکی، انعطاف‌پذیری محیطی و تشخیص پیش‌بینی‌کننده است. مدار شکن ولتاژ بالا مدرن باید بتواند ماه ها و حتی سال ها خاموش بماند و سپس در صورت لزوم با اطمینان کامل وارد عمل شود. دستیابی به این سطح از قابلیت اطمینان، پیروزی مهندسی است.

اساس قابلیت اطمینان در انتخاب مواد نهفته است. برای مسیر حمل جریان، سیستم تماس بسیار مهم است. سطوح تماس معمولاً با روکش نقره یا آلیاژ نقره تنگستن هستند که به دلیل رسانایی بالا و مقاومت در برابر جوشکاری تماسی انتخاب می شوند. فشار تماس به دقت کنترل می شود تا مقاومت کم را بدون ایجاد سایش بیش از حد در حالت بسته طولانی حفظ کند. روان کننده های مورد استفاده به طور خاص برای عمر طولانی مکانیسم مکانیکی فرموله شده اند. گریس ها به دلیل توانایی آنها در حفظ خواص خود در یک محدوده دمایی گسترده انتخاب می شوند و عملکرد ثابتی را در طول عمر قطع کننده مدار ارائه می دهند. اینها اجزای خارج از قفسه نیستند. آنها به طور خاص برای محیط سخت یک مدارشکن ولتاژ بالا طراحی شده اند.

طراحی مکانیکی مکانیزم عملیاتی به همان اندازه مهم است. مکانیزم باید بتواند جرم مجموعه تماس متحرک را با سرعت کافی برای رسیدن به زمان قطع مورد نیاز، به طور مکرر و قابل اطمینان در هزاران عملیات جابجا کند. این امر از طریق ترکیبی از سیستم های ذخیره انرژی فنر، هیدرولیک یا پنوماتیک به دست می آید. مکانیسم های فنر، اگرچه از نظر طراحی ساده تر هستند، باید فنرهایی داشته باشند که بتوانند نیروی خود را در طول چندین دهه حفظ کنند. به همین دلیل است که فنرها اغلب در کارخانه از قبل بارگذاری می شوند و مکانیزم به گونه ای طراحی شده است که تعداد قطعات متحرک را به حداقل برساند و پتانسیل سایش و خرابی مکانیکی را کاهش دهد.

تاب آوری محیطی یکی دیگر از عناصر کلیدی قابلیت اطمینان است. مدار شکن ولتاژ بالا اغلب در فضای باز نصب می شود، جایی که در معرض باران، برف، یخ، اسپری نمک و دماهای شدید قرار دارد. گاز SF6 داخل قطع کننده یک محیط تمیز و کنترل شده برای کنتاکت ها فراهم می کند، اما ساختار خارجی باید محافظت شود. این امر از طریق طراحی دقیق محفظه، مهر و موم و استفاده از مواد با کیفیت بالا و مقاوم در برابر خوردگی به دست می آید. عایق مورد استفاده بسیار مهم است. عایق های سرامیکی یا پلیمری باید در برابر تنش ولتاژ و آلودگی محیطی مقاومت کنند. کارخانه ما درLugao Power Co., Ltd.فقط از مواد درجه بالا استفاده می کند و قطع کننده های مدار ما برای مقاومت در برابر شرایط شدید آزمایش می شوند و اطمینان طولانی مدت را تضمین می کنند.

قطع کننده های مدار مدرن به طور فزاینده ای به سیستم های نظارت بر وضعیت مجهز می شوند. این سیستم ها مکانیسم عملکرد، فشار گاز، مسیر تماس و مدار الکتریکی را کنترل می کنند. از این اطلاعات برای پیش‌بینی خرابی‌ها استفاده می‌شود و اجازه می‌دهد تا تعمیر و نگهداری قبل از بروز مشکل برنامه‌ریزی شود. ادغام سنسورها، مانند سنسورهای جریان و ولتاژ فیبر نوری، داده های بلادرنگ را در مورد سلامت قطع کننده مدار فراهم می کند و تعمیر و نگهداری را از رویکرد مبتنی بر زمان به رویکرد مبتنی بر شرایط منتقل می کند. این آینده قابلیت اطمینان است: نه فقط اطمینان از کارکرد قطع کننده مدار ولتاژ بالا در صورت لزوم، بلکه دانستن کارکرد آن با درجه اطمینان روزافزون. با ترکیب این رویکردها، مدار شکن ولتاژ بالا مدرن به سطوحی از قابلیت اطمینان دست می یابد که یک نسل پیش غیرقابل تصور بود.

3. ستون کارایی: چگونه یک مدارشکن می تواند تلفات را به حداقل برساند؟

بازده، در زمینه یک مدارشکن ولتاژ بالا، در مورد تبدیل انرژی از یک شکل به شکل دیگر نیست. این در مورد به حداقل رساندن تلفات در حالت حمل جریان عادی و کاهش انرژی مورد نیاز برای عملیات است. مدار شکن در 99.9 درصد مواقع در مسیر جریان برق قرار می گیرد و هرگونه مقاومت در این مسیر به اتلاف حرارت (اتلاف I²R) و کاهش راندمان سیستم کمک می کند. بنابراین، طراحی کنتاکت ها و مسیر فعلی بسیار مهم است. فشار تماس باید برای به حداقل رساندن مقاومت تماس کافی باشد و در عین حال به اندازه کافی کم باشد تا از سایش بیش از حد جلوگیری شود. انتخاب مواد یک متغیر کلیدی است. برای مثال، کنتاکت‌های نقره‌کاری شده، مسیری با مقاومت بسیار کم را فراهم می‌کنند. علاوه بر این، طراحی تماس برای جلوگیری از نقاط داغ یا گرمایش موضعی بهینه شده است.

انرژی عملیاتی یکی دیگر از عوامل بهره وری است. قطع کننده مدار باید قابلیت باز و بسته شدن سریع کنتاکت های خود را داشته باشد. انرژی مورد نیاز برای این عملیات از یک منبع انرژی ذخیره شده مانند فنر شارژ شده یا باتری هیدرولیک گرفته می شود. به حداقل رساندن انرژی مورد نیاز، اندازه و هزینه مکانیسم را کاهش می دهد، فشار وارده بر قطعات را کاهش می دهد و به کارایی کلی سیستم کمک می کند. طراحی خود انفجار، که در آن انرژی قوس به فشرده سازی گاز خاموش کننده کمک می کند، نمونه بارز این اصل است. با استفاده از انرژی خود قوس برای کمک به فرآیند وقفه، انرژی مکانیکی مورد نیاز از مکانیسم عملیاتی کاهش می‌یابد و کارایی کلی دستگاه را بهبود می‌بخشد.

یکی دیگر از جنبه های مهم بازده، میزان نشت گاز SF6 است. SF6 یک گاز عایق گران قیمت است و همچنین یک گاز گلخانه ای قوی است. هر نشتی نشان دهنده هزینه مالی و اثرات زیست محیطی است. مدار شکن ولتاژ بالا مدرن با نرخ نشتی بسیار کم طراحی شده است. مهر و موم با کیفیت بالا و استانداردهای دقیق ساخت تضمین می کند که گاز در تمام طول عمر آن در داخل قطع کننده قرار می گیرد. فن‌آوری آب‌بندی، همراه با نظارت پیشرفته بر چگالی گاز، تضمین می‌کند که مدار شکن با عملکرد بهینه خود بدون نشت محیطی کار می‌کند.

راندمان یک مدارشکن ولتاژ بالا فراتر از عملکرد خود به سیستم قدرت گسترده تر است. مدار شکن با ارائه قطعی سریع و مطمئن خطا، خطر آسیب به تجهیزات و قطع برق را به حداقل می رساند که می تواند هزینه های اقتصادی هنگفتی داشته باشد. قطع کننده مدار یک جزء کلیدی در یک سیستم برق مدرن و کارآمد است. قطع کننده مدار ولتاژ بالا ما نه تنها برای برتری در عملکرد خود، بلکه برای کمک به کارایی کلی شبکه طراحی شده است. جدول زیر ویژگی های کلیدی افزایش کارایی مدل های قطع کننده مدار ما را نشان می دهد.

4. ستون ایمنی: حفاظت از پرسنل و سیستم چگونه به دست می آید؟

ایمنی، در زمینه مدارشکن ولتاژ بالا، یک مفهوم چند وجهی است. این شامل حفاظت از خود سیستم قدرت، محافظت از زیرساخت فیزیکی در برابر آسیب های حرارتی و مکانیکی در شرایط خطا است. همچنین شامل محافظت از پرسنل عملیاتی، محافظت از آنها در برابر خطرات تجهیزات الکتریکی با ولتاژ بالا و انرژی بالا است. شکست در ایمنی می تواند فاجعه بار باشد و آن را به یک محرک اصلی طراحی تبدیل کند. ایمنی یک ویژگی افزودنی نیست. این یک اصل اصلی است که در عملکرد قطع کننده مدار یکپارچه شده است.

ایمنی با خود قطع کننده شروع می شود. انتخاب یک محیط عایق، مانند SF6، ذاتاً مزایای ایمنی را فراهم می کند. گاز خنثی و غیر قابل اشتعال است و خطرات آتش سوزی و انفجار مربوط به کلیدهای مدار روغن را از بین می برد. قطع کننده مهر و موم شده هرمتیک همچنین از تماس های داخلی در برابر محیط محافظت می کند و اطمینان می دهد که عملکرد حفاظتی مدار شکن توسط آلودگی خارجی به خطر نمی افتد. محفظه به گونه ای طراحی شده است که در برابر فشار داخلی یک قوس مقاوم باشد که حاوی هرگونه خرابی احتمالی است و از پرسنل در برابر اثرات خطا محافظت می کند.

علاوه بر ایمنی ذاتی قطع کننده، مدار شکن ولتاژ بالا مدرن طیف گسترده ای از اینترلاک های ایمنی و ویژگی های حفاظتی را در خود جای داده است. مکانیزم عملیاتی با اینترلاک های مکانیکی طراحی شده است که از عملکرد نادرست جلوگیری می کند. به عنوان مثال، اگر فرمان باز کردن داده شود، عملیات بسته شدن به طور مکانیکی قفل می شود و از بسته شدن قطع کننده مدار بر روی خطا جلوگیری می کند. مدار کنترل الکتریکی به طور مشابه با قفل کردن محافظت می شود تا از چندین عملیات که می تواند به مکانیسم آسیب برساند جلوگیری می کند. سوئیچ های زمین اغلب یکپارچه می شوند و یک مسیر قابل مشاهده و قابل تایید به زمین را برای اهداف تعمیر و نگهداری فراهم می کنند. این اینترلاک ها برای اطمینان از ایمنی پرسنل و قابلیت اطمینان سیستم قدرت ضروری هستند.

یکی دیگر از جنبه های حیاتی ایمنی، محدودیت جریان خطا است. مدار شکن ولتاژ بالا دستگاه اصلی برای قطع جریان های خطا است و توانایی آن در انجام سریع این کار، مدت زمان خطا را به حداقل می رساند. این باعث کاهش تنش حرارتی و مکانیکی روی اجزای سیستم می شود و ترانسفورماتورها، کابل ها و ژنراتورها را از آسیب محافظت می کند. قطع کننده مدار با رفع سریع عیب، خطر خرابی های ثانویه مانند فلاش قوس یا انفجار را کاهش می دهد که می تواند پرسنل را به خطر بیندازد. علاوه بر خود قطع کننده مدار، روش های ایمنی و آموزش مناسب برای محافظت از پرسنل ضروری است. قطع کننده مدار با قابلیت کار از راه دور طراحی شده است که به اپراتور اجازه می دهد در طول عملیات سوئیچینگ به دور از تجهیزات قرار گیرد.

تعادل بین ایمنی و سایر ارکان بسیار مهم است. قطع کننده مداری که با حاشیه های ایمنی شدید طراحی شده است ممکن است بزرگتر، سنگین تر و گرانتر باشد. با این حال، ایمنی ارائه شده توسط تجهیزات یک عامل غیرقابل مذاکره است. جدول زیر ویژگی‌های ایمنی کلیدی را که در قطع کننده مدار ولتاژ بالا ادغام شده است، نشان می‌دهد.

5. قانون تعادل: چگونه این سه ستون با هم در تضاد و همکاری هستند؟

تا کنون، قابلیت اطمینان، کارایی و ایمنی را به عنوان سه رکن متمایز بررسی کرده‌ایم. با این حال، چالش واقعی طراحی قطع کننده مدار ولتاژ بالا در تعامل بین آنها نهفته است. این سه هدف اغلب با هم تضاد دارند. به عنوان مثال، طرحی که قابلیت اطمینان را به حداکثر می‌رساند ممکن است شامل افزونگی اضافی باشد که منجر به افزایش وزن و هزینه و به طور بالقوه کاهش کارایی شود. طرحی که کارایی را به حداکثر می‌رساند ممکن است از مواد سبک‌تر استفاده کند، اما این مواد ممکن است مانند جایگزین‌های سنگین‌تر و قوی‌تر قابلیت اطمینان طولانی‌مدت را نداشته باشند. هنر مهندس مدارشکن این است که نقطه تعادل بهینه را پیدا کند.

مورد طراحی تماس را در نظر بگیرید. برای دستیابی به قابلیت اطمینان بالا، کنتاکت ها باید طوری طراحی شوند که در برابر تنش های الکتریکی و حرارتی جریان خطا مقاومت کنند. این ممکن است نیاز به سطح تماس بزرگتر یا مواد مستحکم تری داشته باشد که می تواند مقاومت تماس را افزایش داده و کارایی را کاهش دهد. برعکس، برای دستیابی به راندمان بالا، مقاومت تماس باید به حداقل برسد، اما این می تواند منجر به طرحی شود که بیشتر مستعد جوشکاری تماسی یا فرسایش است. مهندس باید این الزامات متناقض را بررسی کند و مواد و طرح هایی را انتخاب کند که بهترین مصالحه را ارائه می دهند. به طور مشابه، مکانیسم عملیاتی باید به گونه ای طراحی شود که بسیار قابل اعتماد باشد، اما مصرف انرژی آن عاملی در کارایی کلی مدار شکن است.

این سه رکن هم همکاری می کنند. قطع کننده مدار که بسیار قابل اعتماد است نیز ایمن تر است. اگر یک قطع کننده مدار غیرقابل اعتماد باشد، ممکن است یک خطا را قطع نکند و منجر به خرابی فاجعه باری شود که می تواند سیستم و پرسنل را به خطر بیندازد. به طور مشابه، قطع کننده مدار کارآمدتر نیز قابل اعتمادتر است، زیرا در دماهای پایین تر عمل می کند و فشار کمتری به اجزای آن وارد می کند. استفاده از فناوری خود انفجار نمونه کاملی از این همکاری است: با کاهش انرژی عملیاتی، کارایی را بهبود می بخشد، اما با کاهش بار مکانیکی روی مکانیسم، قابلیت اطمینان را نیز افزایش می دهد. ادغام سیستم های نظارت بر وضعیت ابزار قدرتمندی برای بهبود هر سه ستون به طور همزمان است. با نظارت بر سلامت قطع کننده مدار، سیستم می تواند پیش بینی کند و از خرابی جلوگیری کند و قابلیت اطمینان را افزایش دهد. با شناسایی حالت های عملکرد ناکارآمد، می توان سیستم را بهینه کرد و کارایی را بهبود بخشید. و با ارائه هشدار اولیه در مورد مشکلات احتمالی، می توان از سیستم برای افزایش ایمنی استفاده کرد.

تعادل پویا است. با پیشرفت تکنولوژی، تعریف تعادل بهینه تغییر می کند. معرفی مواد جدید، حسگرهای جدید و الگوریتم‌های کنترلی جدید به طور مداوم مرزهای ممکن را در هم می‌کشد. آینده قطع کننده مدار ولتاژ بالا یکی از ادغام های بزرگتر است، جایی که قطع کننده مدار به یک گره هوشمند و ارتباطی در یک شبکه دیجیتال تبدیل می شود. این سیستمی خواهد بود که نه تنها قابل اعتماد، کارآمد و ایمن است، بلکه سیستمی است که به طور فعال سلامت خود را مدیریت می کند، نیازهای خود را پیش بینی می کند و عملکرد خود را بهینه می کند. این آینده ای است که کارخانه ما در لوگائو وقف ایجاد آن است.

جدول زیر نشان می‌دهد که چگونه انتخاب‌های طراحی در یک قطع کننده مدار ولتاژ بالا می‌تواند بر سه ستون تأثیر بگذارد و مبادلات ذاتی را نشان می‌دهد.

سوالات متداول (سؤالات متداول)

سوال 1: طول عمر معمولی یک کلید برق فشار قوی چقدر است و چه عواملی بر طول عمر آن تأثیر می گذارد؟

پاسخ: یک مدار شکن ولتاژ بالا با کیفیت بالا، مانند آنچه که توسط شرکت Lugao Power Co.Ltd تولید می شود، معمولاً عمر طراحی 30 تا 40 سال دارد. طول عمر واقعی به عوامل مختلفی بستگی دارد: تعداد قطع شدن جریان خطا (که باعث کاهش تماس های قوس می شود)، فرکانس عملیات مکانیکی (که بر مکانیسم تأثیر می گذارد)، محیط محیط (خوردگی، دما)، و کیفیت نگهداری. یک قطع کننده مدار SF6 که به خوبی نگهداری می شود، با تعداد محدودی از عملیات خطا، می تواند به راحتی از عمر طراحی خود فراتر رود. قطع کننده های مدار ما با کنتاکت های قوس دار قابل تعویض طراحی شده اند تا طول عمر مقرون به صرفه ای داشته باشند. نظارت و نگهداری منظم وضعیت کلیدی برای به حداکثر رساندن عمر مفید است.

سوال 2: یک مدارشکن ولتاژ بالا چگونه خطای جریان مستقیم (DC) را که دارای یک تقاطع صفر طبیعی نیست، کنترل می کند؟

پاسخ: قطع کننده مدار ولتاژ بالا در درجه اول برای سیستم های AC طراحی شده است، جایی که جریان به طور طبیعی دو بار در هر سیکل از صفر عبور می کند. سیستم‌های DC این صفر طبیعی را ندارند، که وقفه را بسیار دشوارتر می‌کند. برای خطاهای DC، قطع کننده مدار باید جریان صفر را اعمال کند. این به طور معمول در سیستم های ولتاژ بالا DC (HVDC) با استفاده از یک قطع کننده مدار HVDC اختصاصی، که از مکانیزم وقفه متفاوت استفاده می کند، به دست می آید، مانند یک رویکرد ترکیبی با استفاده از الکترونیک قدرت برای وادار کردن جریان به صفر، همراه با یک کلید مکانیکی برای جداسازی خطا. کارخانه ما مدار شکن تخصصی ولتاژ بالا را برای کاربردهای HVDC تولید می کند که این فناوری های پیشرفته را در خود جای داده است.

سوال 3: تفاوت بین پیکربندی قطع کننده مدار مخزن مرده و مخزن زنده چیست؟

پاسخ: در قطع کننده مدار تانک مرده، قطع کننده در یک محفظه فلزی متصل به زمین قرار می گیرد. این یک مزیت ایمنی واضح را فراهم می کند، زیرا ولتاژ بالا محصور شده است و محفظه در پتانسیل زمین قرار دارد. در قطع کننده مدار برق مخزن، قطع کننده در ولتاژ بالا قرار دارد و مخزن به زمین متصل نیست. تعمیر شکن های تانک مرده معمولا آسان تر هستند و انعطاف پذیری طراحی بیشتری را ارائه می دهند، اما سنگین تر و گران تر هستند. قطع کننده های مخزن زنده سبک تر هستند و تلفات دی الکتریک کمتری دارند و برای برخی کاربردها کارآمدتر می شوند. هر دو طرح توسط کارخانه ما در شرکت Lugao Power Co.Ltd. تولید می شوند و به مشتریان خود بر اساس نیازهای خاص خود انتخاب می کنند.

سوال 4: نگرانی های محیطی بالقوه در مورد قطع کننده های مدار SF6 چیست و چگونه به آنها رسیدگی می شود؟

پاسخ: SF6 پتانسیل گرمایش جهانی (GWP) بالایی دارد که آن را به یک گاز گلخانه ای قوی تبدیل می کند. این صنعت فعالانه در تلاش است تا انتشار گازهای گلخانه ای SF6 را از طریق آب بندی بهبود یافته، روش های حمل گاز دقیق تر، و توسعه گازهای جایگزین کاهش دهد. کارخانه ما در Lugao Power Co., Ltd. برنامه ای را برای به حداقل رساندن نشت SF6 با نرخ کمتر از 0.1٪ در سال اجرا کرده است. علاوه بر این، ما به طور فعال در حال توسعه مدار قطع کننده ولتاژ بالا با استفاده از جایگزین های سازگار با محیط زیست، مانند AirPlus (مخلوطی از گازها با GWP) هستیم تا راه حل پایدارتری را به مشتریان خود ارائه دهیم. انتقال به این جایگزین ها یک اولویت کلیدی برای تلاش های تحقیق و توسعه ما است.

سوال 5: چگونه می توانم ظرفیت قطع اتصال کوتاه مورد نیاز برای قطع کننده مدار در پست خود را محاسبه کنم؟

پاسخ: ظرفیت قطع اتصال کوتاه مورد نیاز با حداکثر جریان خطا که می تواند در محل نصب کلید مدار جریان یابد تعیین می شود. این امر مستلزم مطالعه دقیق سیستم قدرت است که امپدانس منبع، امپدانس ترانسفورماتور و پیکربندی شبکه را در نظر می گیرد. این مطالعه جریان اتصال کوتاه متقارن (kA) و نسبت X/R را محاسبه می کند که مؤلفه DC جریان خطا را تعیین می کند. جریان قطع نامی اتصال کوتاه قطع کننده مدار باید بیشتر از این جریان محاسبه شده باشد و باید بتواند جریان خطای نامتقارن کامل را قطع کند. تیم مهندسی کارخانه ما می تواند در این محاسبه کمک کند و مشاوره تخصصی در مورد مدار شکن ولتاژ بالا مناسب برای برنامه شما ارائه دهد.

نتیجه گیری: آینده طراحی مدار شکن

مدار شکن ولتاژ بالا یک شاهکار مهندسی است که باید دائماً بین الزامات قابل اعتماد، کارایی و ایمنی تعادل برقرار کند. این تعادل از طریق انتخاب دقیق مواد، طراحی مکانیکی و یکپارچه سازی سیستم به دست می آید. با پیشرفت سیستم های قدرت به سمت پیچیدگی بیشتر، با منابع انرژی تجدیدپذیر بیشتر، تولید پراکنده و اتصالات DC، تقاضا برای قطع کننده مدار افزایش می یابد. آینده قطع کننده مدار ولتاژ بالا در ادغام فناوری های هوشمند، امکان تعمیر و نگهداری مبتنی بر شرایط، بهینه سازی عملکرد در زمان واقعی و ادغام یکپارچه در شبکه دیجیتال نهفته است. سوئیچ فروتنی که از شبکه محافظت می کند در حال تبدیل شدن به یک گره پیچیده و هوشمند است.

Lugao Power Co., Ltd. به رهبری این تکامل اختصاص یافته است. تعهد ما به تحقیق و توسعه تضمین می کند که مدار قطع کننده ولتاژ بالا ما در خط مقدم فناوری قرار دارد و بهترین تعادل عملکرد، قابلیت اطمینان و پایداری را به مشتریان خود ارائه می دهد. ما از شما دعوت می کنیم تا طیف وسیعی از محصولات ما را بررسی کنید و با تیم مهندسی ما تماس بگیرید تا در مورد نیازهای خاص سیستم قدرت خود صحبت کنید. چه در حال برنامه‌ریزی یک پست جدید، ارتقاء یک پست موجود یا به دنبال بهبود کارایی شبکه خود باشید، تیم متخصص ما آماده کمک است.تماس با Lugao Power Co.,Ltd. امروزبرای کسب اطلاعات بیشتر در مورد طیف جامع ما از راه حل های قطع کننده مدار ولتاژ بالا.
