خصوصیات سوئیچ کامل ولتاژ کم ولتاژ از نوع GGD چیست؟

مقدمه ساختار GGD

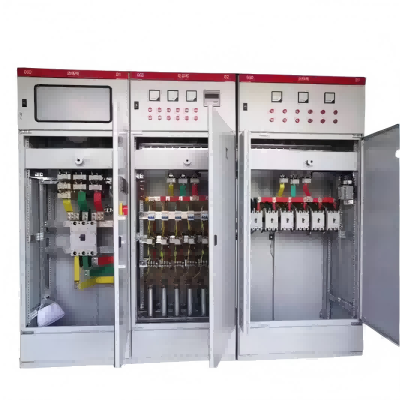

کابینت کابینت توزیع ولتاژ کم ولتاژ از نوع GGD نوع کابینت با هدف کلی را اتخاذ می کند ، این قاب با فولادی سرد 8mf ساخته شده به صورت محلی جوش داده می شود و قسمت هایی از کابینت با هدف عمومی مطابق با اصل مدولار طراحی می شوند و سوراخ های 20 قالب وجود دارد. ضریب بالای تعمیم ، کارخانه را قادر به تحقق پیش تولید می کند ، که نه تنها چرخه تولید را کوتاه می کند بلکه باعث افزایش کارایی کار می شود.

طراحی کابینت GGD در عملکرد کابینه به طور کامل در مورد مشکل اتلاف گرما در نظر گرفته می شود. تعداد مختلفی از شکافهای اتلاف گرما در انتهای فوقانی و پایین کابینت وجود دارد. هنگامی که اجزای الکتریکی داخل کابینت گرم می شوند ، گرما افزایش می یابد و از طریق شکاف ها در انتهای فوقانی تخلیه می شود ، در حالی که هوای سرد به طور مداوم توسط شکاف ها در قسمت پایین به کابینت اضافه می شود ، به طوری که کابینت مهر و موم شده از پایین به بالا به یک مجرای هوای طبیعی شکل می گیرد تا به هدف از بین رفتن گرما برسد.

کابینه GGD مطابق با الزامات طراحی مدل سازی محصولات مدرن صنعتی ، برای استفاده از نسبت طلایی روش طراحی نمای بیرونی کابینت و تقسیم هر قسمت از ابعاد ، به طوری که کل کابینت ایالات متحده اکنون سخاوتمندانه است.

درب کابینت با لولاهای متحرک محوری با قاب وصل شده است که نصب و برچیدن آن آسان است و لبه تاشو درب با یک نوار لاستیکی از نوع کوه تعبیه شده است و نوار تعبیه شده بین درب و قاب دارای یک فاز خط فشرده سازی خاص است که می تواند از برخورد مستقیم با بدن کابینت جلوگیری کند و همچنین سطح محافظت از درب را بهبود می بخشد. درب ابزار دقیق با اجزای الکتریکی با سیم مسی نرم چند رشته ای متصل به قاب ، قطعات نصب کابینت و قاب کابینت با پیچ های گره خورده متصل به کابینت یک مدار محافظت کامل از زمین را تشکیل می دهد.

قابلیت گسترش انعطاف پذیر

مدار اصلی کابینت GGD با 129 برنامه طراحی شده است ، در مجموع 298 مشخصات (به استثنای برنامه ها و مشخصات حاصل از تغییرات عملکردی مدارهای کمکی و تغییرات ولتاژ کنترل).

GGD1 نوع 49 طرح 123 مشخصات

برنامه GGD2 نوع 53 107 مشخصات

GGD3 نوع 27 برنامه 68 مشخصات

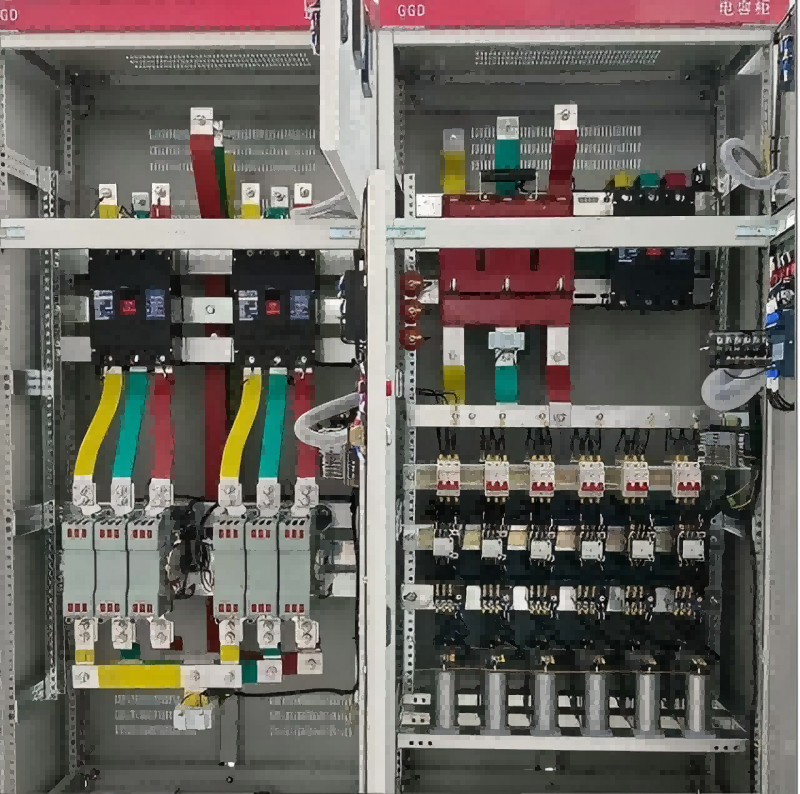

طراحی مدارهای کمکی به دو بخش ، طرح منبع تغذیه و طرح نیروگاه تقسیم می شود و فضای کافی در کابینت GGD برای نصب اجزای ثانویه وجود دارد.

کابینه GGD عمدتا اجزای الکتریکی پیشرفته تری را که می توانند در داخل کشور تولید شوند ، اتخاذ می کند و در عین حال ، طبق اصل اقتصاد و استدلال ، بخشی از محصولات قدیمی موجود را با فرض کامل در نظر گرفتن امکان پذیر می کند و از محصولات منسوخ استفاده نمی کند.
