کلید توزیع فشرده پانل RMU ولتاژ متوسط 33KV/36KV SF6 عایق گاز

این تابلوی توزیع فشرده RMU با ولتاژ متوسط 33KV/36KV عایق گاز SF6 که توسط Lugao برای شبکه های توزیع 33kV طراحی شده است دارای یک محفظه فولادی ضد زنگ کاملا مهر و موم شده است و از گاز SF6 به عنوان عایق استفاده می کند، یا گازهای عایق دیگر را می توان انتخاب کرد. اجزای ولتاژ بالا را به طور کامل ایزوله می کند. مجهز به سوئیچ بار یا قطع کننده مدار خلاء، نیازهای سناریوهای مختلف کاربردی را برآورده می کند. RMU عایق گاز Lugao به بسیاری از کشورها صادر شده است و موجودی به راحتی در دسترس از تحویل سریع پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

این تابلوی توزیع فشرده RMU ولتاژ متوسط 33KV/36KV SF6 عایق شده با پنل گازی تولید شده توسط Lugao عملکردهای متعددی از جمله نظارت، حفاظت و کنترل را ارائه می دهد. مناسب برای شبکه های توزیع 33 کیلو ولت، این RMU عایق گاز دارای یک محفظه فولادی ضد زنگ کاملا مهر و موم شده و عایق گاز SF6 است که اجزای ولتاژ بالا را به طور کامل از محیط خارجی جدا می کند. این کار از کابینت در برابر پاشش نمک، تراکم و طوفان شن محافظت می کند. طراحی جمع و جور آن فضای کف را کاهش می دهد و آن را برای مناطق با محدودیت فضا مانند مراکز تجاری، راه آهن و تونل ها ایده آل می کند. برای سایر محیط های خاص، لطفاً برای پشتیبانی طراحی با Lugao مشورت کنید. لوگائو به‌عنوان یک تامین‌کننده کلید ولتاژ متوسط 33KV/36KV SF6 گاز عایق‌شده با پانل توزیع فشرده RMU، اطمینان می‌دهد که همه محصولات قبل از خروج از کارخانه تحت آزمایش‌های دقیق قرار می‌گیرند و دارای گواهینامه‌های بین‌المللی مانند CE، ISO و IEC هستند که کیفیت را تضمین می‌کند.

پارامترهای فنی اصلی

خیر	مورد	واحد	واحد C/F				واحد V
خیر	مورد	واحد	سوئیچ شکستن بار				مدار شکن
1	ولتاژ نامی	کیلوولت	12	24	36	12		24	36
2	جریان نامی	A	630 ~ 1250 A
3	فرکانس نامی	هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	کیلوولت	42	55	85	42		55	85
5	ضربه رعد و برق مقاومت در برابر ولتاژ	کیلوولت	75	125/150	170/185	75		125/150	170/185
6	جریان انتقال نامی	A	1700
7	جریان تولید مدار بار نامی	A	630 تا 1250
8	جریان قطعی شارژ کابل (خط) نامی	A	50 و 10
9	جریان قطع نامی اتصال کوتاه (پیک)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	جریان اتصال کوتاه نامی (پیک)	kA	63	63	63	63		63	63
11	زمان کوتاه (2 ثانیه) مقاومت در برابر جریان، سوئیچ بار	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	جریان تحمل نامی (پیک)	kA	63	63	63	63		63	63
13	زندگی مکانیزم	بارها	3000
14	سطح حفاظت		قابل تنظیم
15	ابعاد (WDH)	میلی متر	12 کیلو ولت		24 کیلو ولت			36 کیلو ولت
15	ابعاد (WDH)	میلی متر	3257511336 (+350)		4007511336 (+350)			4508852200

نمودار طرح معمولی：

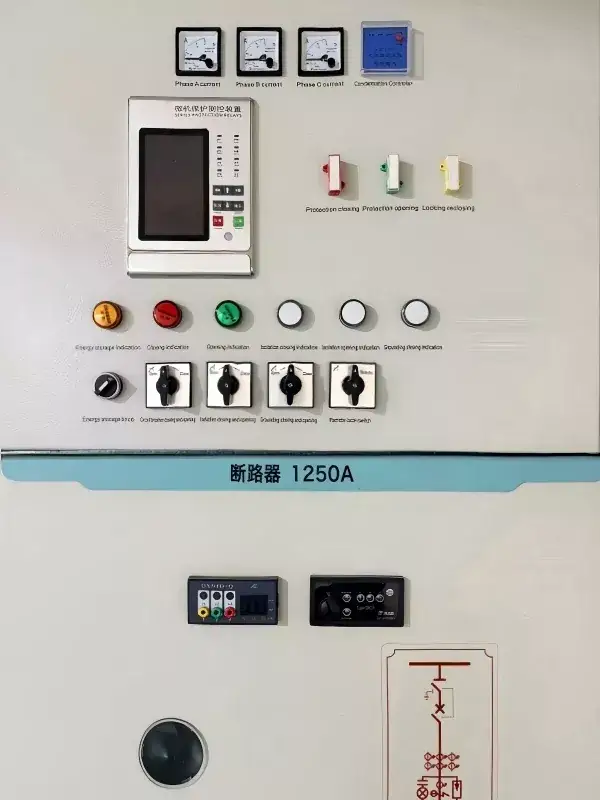

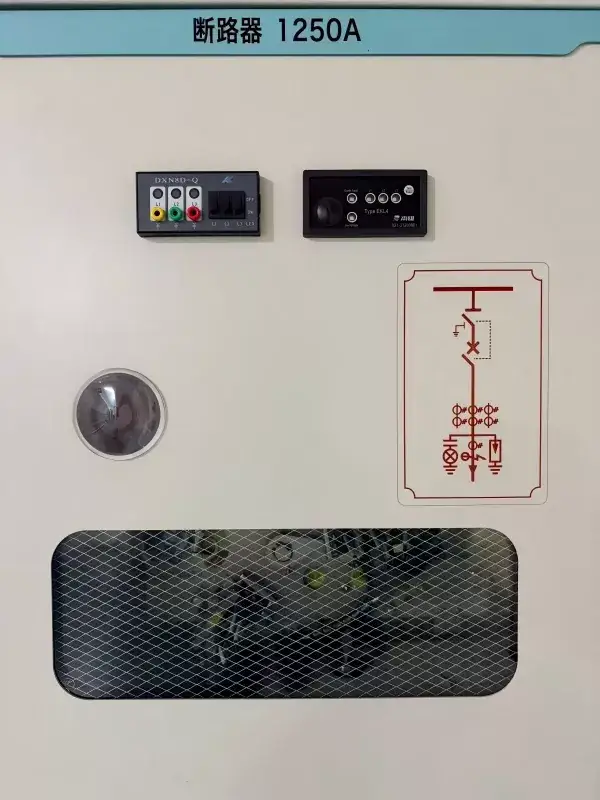

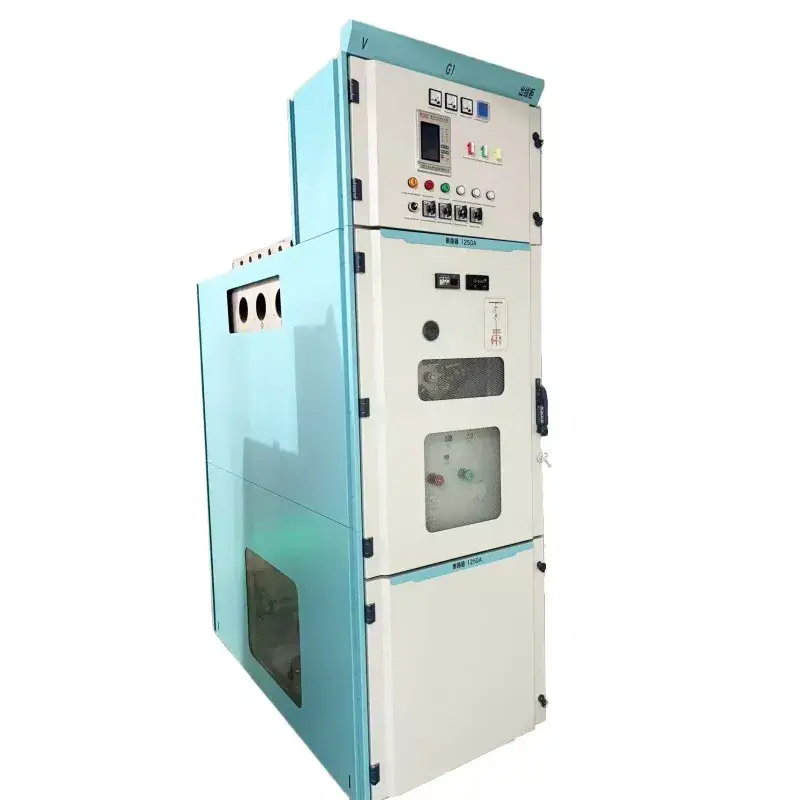

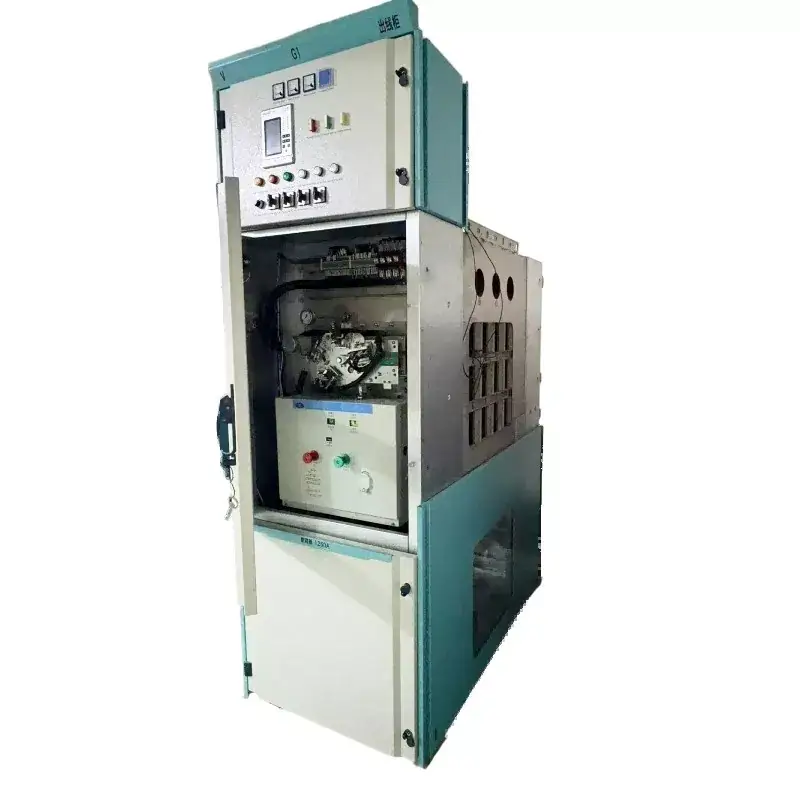

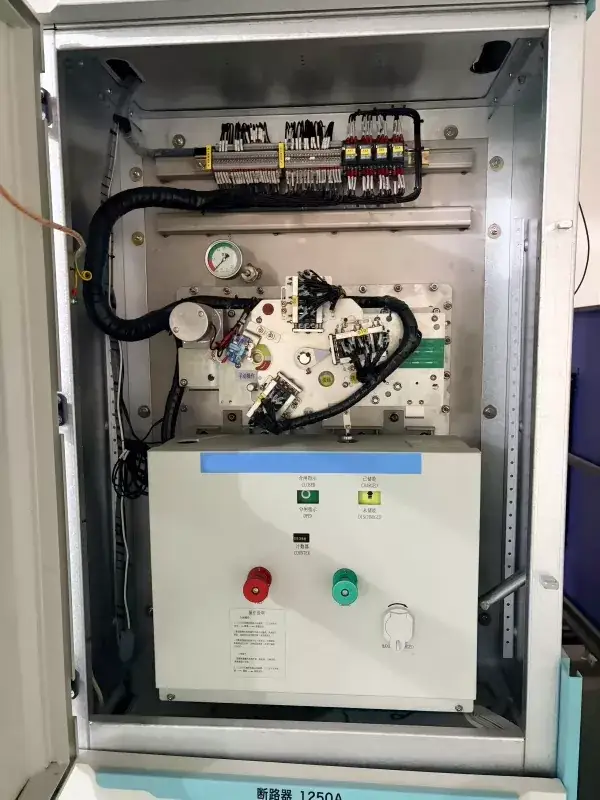

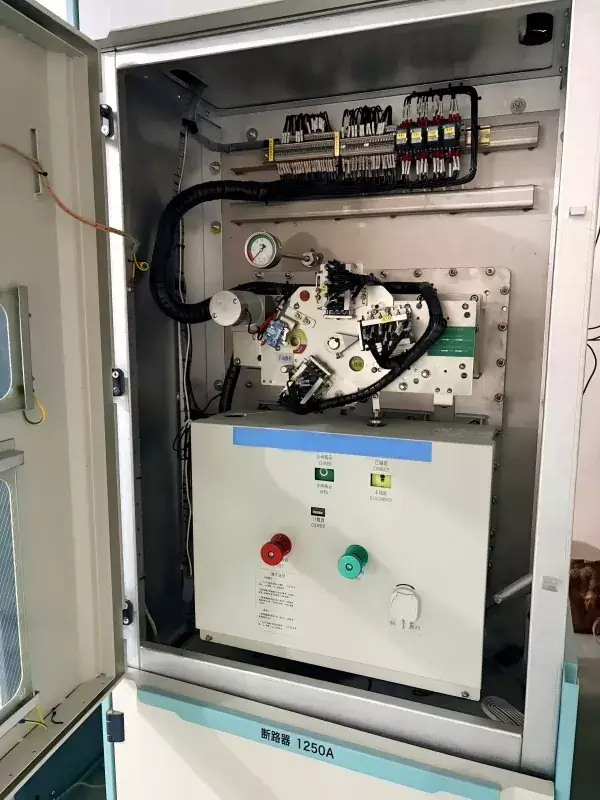

جزئیات محصول:

ویژگی های این RMU عایق گاز SF6 چیست؟

1. ساختار عایق کاملا مهر و موم شده: این تابلو عایق گاز RMU 33KV/36KV SF6 با ولتاژ متوسط دارای یک محفظه کاملا مهر و موم شده است. تمام اجزای فعال - سوئیچ های بار، قطع کننده های مدار خلاء، سوئیچ های زمین و شین های اصلی - به صورت داخلی آب بندی شده اند و به طور موثر از آسیب ناشی از رطوبت، گرد و غبار، مواد خورنده و نیروهای مکانیکی جلوگیری می کنند.

2. عملیات بدون نیاز به تعمیر و نگهداری: ساختار مهر و موم شده این واحد اصلی حلقه، نیاز به تعمیر و نگهداری معمولی قطعات ولتاژ بالا را از بین می برد و در طول عمر مفید آن نیازی به پر کردن گاز SF6 ندارد. حتی در محیط های سخت می تواند به طور معمول کار کند.

3. طراحی فشرده و صرفه جویی در فضا: این تابلوی جمع و جور از یک ساختار مدولار استفاده می کند و ردپای آن را کاهش می دهد. این اجازه می دهد تا برای پیکربندی انعطاف پذیر، از جمله سوئیچ، قطع کننده مدار، و واحدهای اندازه گیری.

4. پیکربندی مدولار و مقیاس پذیر: RMU از توسعه plug-and-play پشتیبانی می کند، که امکان ترکیب ماژول های عملکردی مختلف، مانند سوئیچ های بار (LBS)، قطع کننده های مدار بار، ترکیبات فیوز، قطع کننده های مدار خلاء (VCB)، اندازه گیری و واحدهای حفاظتی را فراهم می کند.

5. ایمنی بالا: هر واحد اصلی حلقه مجهز به سیستم قفل مکانیکی برای جلوگیری از عملکرد نادرست است. یک کانال کاهش فشار داخلی نیز ارائه شده است. محل قطع کننده مدار را می توان به وضوح از طریق پنجره مشاهده مشاهده کرد.
