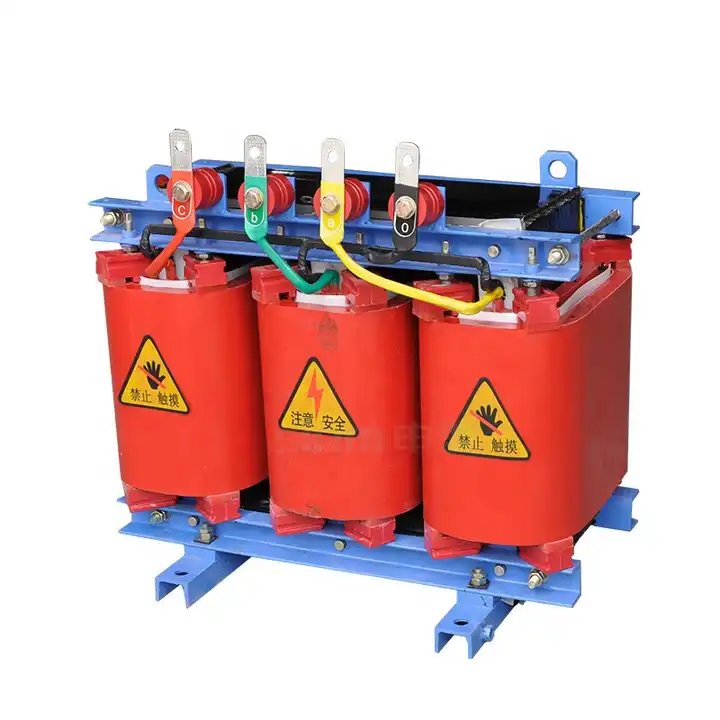

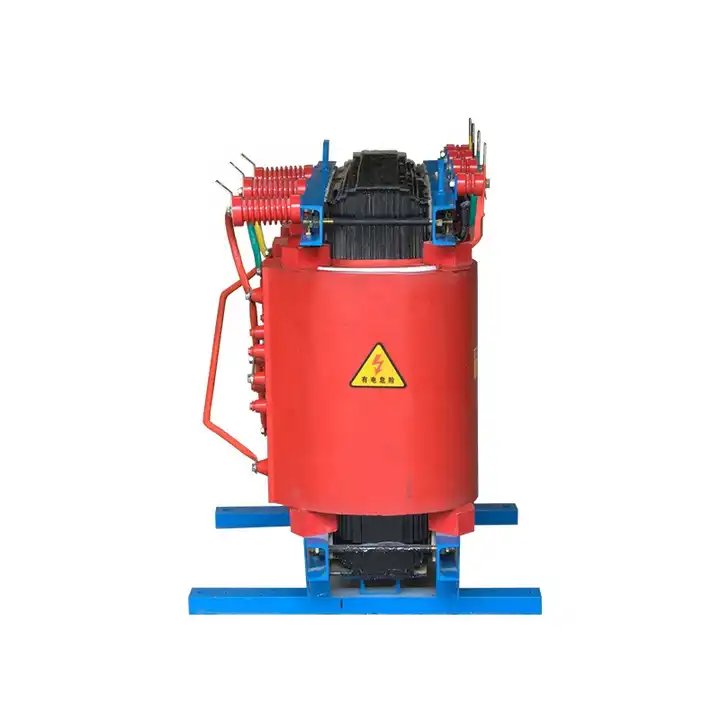

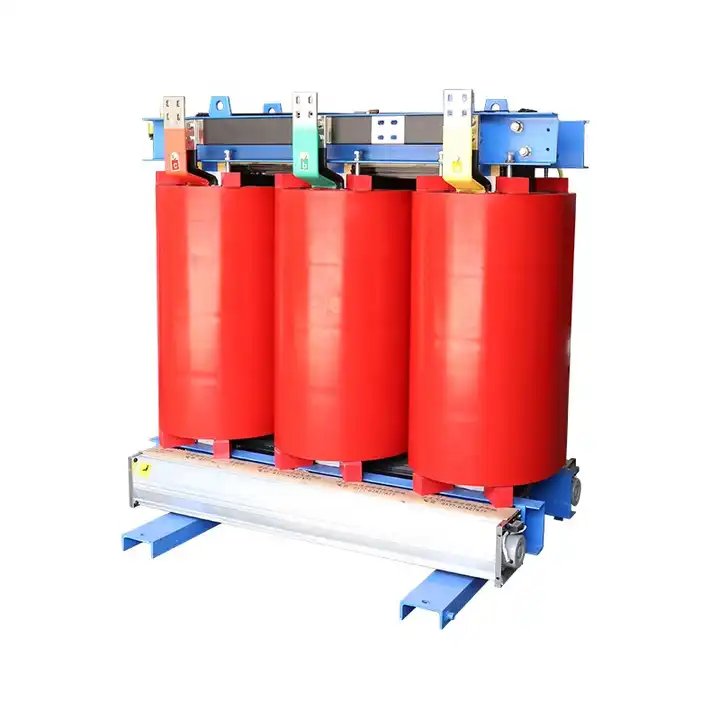

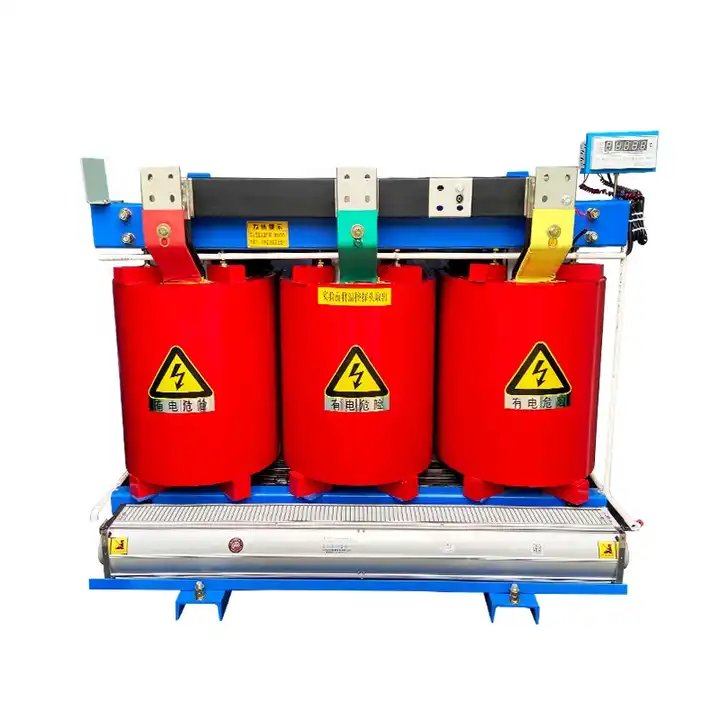

لو گائو به عنوان یک ترانسفورماتور برق با فرکانس بالا 35 کیلوولت نوع خشک، ترانسفورماتور نوع خشک مطابق با استانداردهای IEC726 و GB/T10228-1997، با مجموعه ای از ویژگی های چشمگیر خود مشخص می شود. این موارد نه تنها شامل تلفات کم، ساختار فشرده و سبک، بلکه حداقل سطح سر و صدا، ضد رطوبت، استحکام مکانیکی بالا، مقاومت در برابر شعله، ظرفیت اضافه بار قوی و سطح کم تخلیه جزئی است. این ترانسفورماتورها کاربرد گستردهای در سیستمهای انتقال و توزیع نیرو دارند، بهویژه در مراکز بار سنگین و مکانهایی با الزامات حفاظت در برابر آتش، که آنها را به انتخابی همهکاره و قابل اعتماد برای محیطهای عملیاتی متنوع تبدیل میکند.
Lu Gao یک تامین کننده ترانسفورماتور نوع خشک است، ترانسفورماتور نوع خشک کویل بدون کپسول به دلیل کیفیت های چندوجهی خود متمایز است و تاکید زیادی بر ایمنی، قابلیت اطمینان، بهره وری انرژی، حفاظت در برابر آتش و ویژگی های ضد انفجار دارد، همراه با مزیت اضافی. نگهداری ساده کارایی ترانسفورماتور نوع خشک با ساختار کویل با طراحی دقیق و فرآیند تصفیه آغشته سازی خلاء افزایش می یابد، که ایمنی نسبت به تخلیه جزئی را تضمین می کند و از کاهش سطوح عایق در طول عمر مفید آن جلوگیری می کند. فرآیندهای دقیق صلاحیت توسط دفتر ملی مکانیک و صنعتی و شرکت ملی نیرو، بر انطباق ترانسفورماتور نوع خشک با استانداردهای ملی تأکید دارد.
این ترانسفورماتور نوع خشک بسیار سازگار با محیطهای سختگیرانه است که با الزامات ضد حریق شدید، بارهای متغیر، عدم تهویه، فضاهای محدود، خاک و رطوبت مشخص میشود. تطبیق پذیری آن به تنظیمات مختلف مانند میدان های نیروگاه، سیستم های مترو، تاسیسات متالورژی، بیمارستان ها، ساختمان های بلند، مراکز کشتیرانی، مناطق مسکونی شلوغ، و محیط های تخصصی مانند صنایع پتروشیمی، نیروگاه های هسته ای و زیردریایی های هسته ای گسترش می یابد. به طور خاص، در میادین نیروگاهی، ترانسفورماتور نوع خشک کویل بدون کپسوله نقش مهمی در حفظ ایمنی، قابلیت اطمینان و بهره وری انرژی ایفا می کند و آن را به یک جزء ضروری در زیرساخت ایستگاه تبدیل می کند. طراحی قوی و ویژگیهای جامع ترانسفورماتور نوع خشک، آن را به یک راهحل ایدهآل برای رسیدگی به چالشهای منحصربهفرد ناشی از انواع سناریوهای عملیاتی تبدیل میکند که به کارایی و ایمنی کلی نیروگاه کمک میکند.
1. ارتفاع از سطح دریا زیر 1000 متر است.
2. بالاترین دمای هوا +40 درجه سانتیگراد
3. بالاترین میانگین روزانه دمای هوا +30 درجه سانتیگراد
4. بالاترین میانگین سالانه دمای هوا + 20 ولت
5. کمترین دمای هوای بیرون - 25 درجه سانتیگراد
6. محل نصب: مناسب برای نصب در مناطق عاری از خطرات آتش سوزی یا انفجار، آلودگی قابل توجه، خوردگی شیمیایی یا لرزش بیش از حد، چه در داخل و چه در خارج از منزل.
1. در محدوده های مشخص شده کار کنید: +40 درجه سانتیگراد (بالاترین دمای هوا)، +30 درجه سانتیگراد (بالاترین میانگین روزانه) و +20 درجه سانتیگراد (بالاترین میانگین سالانه).
2. مناسب برای ترانسفورماتورهای نوع خشک در ارتفاعات زیر 1000 متر. موارد افراطی را در نظر بگیرید: -25 درجه سانتیگراد (کمترین درجه حرارت در فضای باز).
تهویه:
3. جریان هوای کافی برای ترانسفورماتورهای نوع خشک برای دفع گرما ضروری است.
4. ترانسفورماتورهای نوع خشک در برابر رطوبت مقاوم هستند. از قرار گرفتن طولانی مدت در معرض رطوبت بالا محافظت کنید.
5. ترانسفورماتورهای نوع خشک باید در محدوده بار و ولتاژ مشخص کار کنند.
6. اجرای اقدامات حفاظتی در برابر هارمونیک ها و نوسانات ولتاژ.
7. ترانسفورماتورهای نوع خشک را در مناطق عاری از خطرات آتش سوزی/انفجار، آلودگی، خوردگی یا لرزش بیش از حد، چه در داخل و چه در خارج از منزل، نصب کنید.
8. طبق توصیه های سازنده به شیوه های نگهداری منظم پایبند باشید.
9. ترانسفورماتورهای نوع خشک باید در ظرفیت اضافه بار مشخص شده خود عمل کنند.
10. سطح نویز کم را در ترانسفورماتورهای نوع خشک حفظ کنید.
اطلاعات فنی ترانسفورماتور قدرت 10 کیلوولت SCB(9) ریخته گری رزین F کلاس عایق نوع خشک | ||||||||||||||
تلفات (کیلووات) | سطح عایق | وزن (کیلوگرم) | ابعاد طرح (میلی متر) | ابعاد طرح با پوشش محافظ | ||||||||||
ظرفیت رتبه بندی شده | گروه ولتاژ (کیلو ولت) | روش اتصال | (120 ℃) | جریان بدون بار | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | بدون بار | بارگذاری کنید | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(توجه): (محدوده ضربه زدن ولتاژ بالا) ± 5%; ± 2×2.5 درصد، فرکانس: 50 هرتز. |
