رتبه بندی ولتاژ چگونه بر عملکرد واحد اصلی حلقه تأثیر می گذارد؟

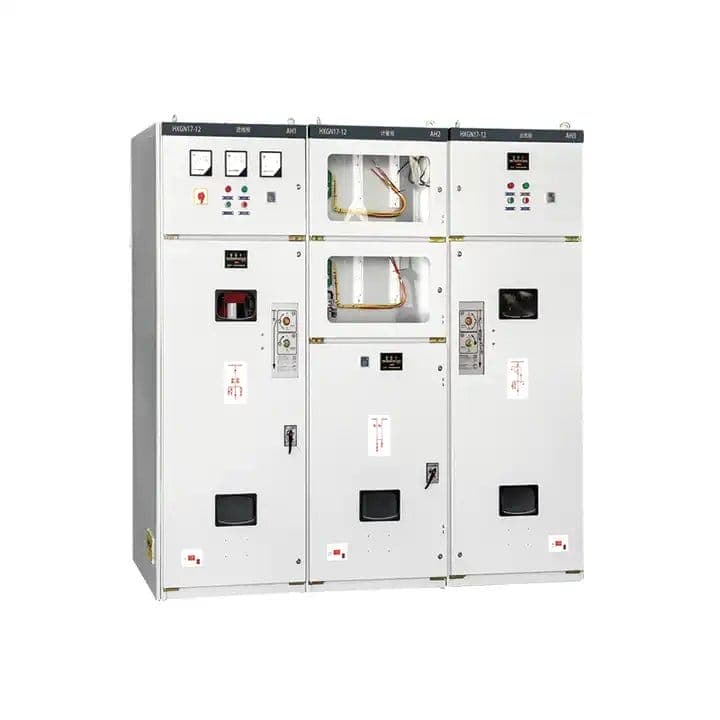

رتبه بندی ولتاژ صرفاً یک مشخصات روی یک پلاک نیست. آنها سنگ بنای آن هستندحلقه واحد اصلی(RMU) عملکرد، ایمنی و طول عمر. در شبکه های توزیع ولتاژ متوسط ​​(معمولاً 6 کیلو ولت تا 40.5 کیلو ولت)، انتخاب یک RMU با درجه ولتاژ نامناسب منجر به خرابی فاجعه آمیز عایق، تخلیه جزئی بیش از حد و ناپایداری عملیاتی می شود. در Lugao Power Co.,Ltd، کارخانه ما راه حل های واحد اصلی حلقه را مهندسی کرده است که دقیقاً با پروفیل های ولتاژ شبکه مطابقت دارد و تضمین می کند که هر جزء از شینه ها تا قطع کننده های خلاء در پنجره تنش الکتریکی بهینه خود کار می کند. این مقاله توضیح می دهد که چرا رتبه بندی ولتاژ قدرت دی الکتریک، ظرفیت شکست بار و تحمل خطا را تعیین می کند.

برای مدیران تاسیسات و مهندسان تاسیسات صنعتی، درک رابطه بین ولتاژ اسمی سیستم و قابلیت‌های مقاومت RMU از خرابی پرهزینه جلوگیری می‌کند. یک واحد اصلی حلقه طراحی شده برای 12 کیلو ولت که روی یک سیستم 24 کیلو ولت اعمال می شود، دو برابر تنش میدان الکتریکی مورد نظر را تجربه می کند، پیری عایق را تسریع می کند و خطر قوس فاز به فاز را افزایش می دهد. برعکس، تعیین بیش از حد یک RMU برای یک شبکه ولتاژ پایین تر، هزینه های سرمایه ای را هدر می دهد. کارخانه ما در Lugao Power Co., Ltd. RMU های قابل تنظیم با رتبه های ولتاژ تأیید شده مطابق با استانداردهای IEC 62271-200 و GB/T 3906 می سازد. این راهنمای جامع چگونگی تأثیر رتبه‌بندی ولتاژ بر هر پارامتر عملکرد را که توسط داده‌های آزمایش داخلی و تجربه میدانی پشتیبانی می‌شود، توضیح می‌دهد.

دایرکتوری

چرا رتبه بندی ولتاژ قدرت دی الکتریک و هماهنگی عایق را در واحد اصلی حلقه تعیین می کند

عملکرد دی الکتریک هر واحد اصلی حلقه اساساً با سطح ولتاژ نامی آن مرتبط است. درجه بندی ولتاژ بر فاصله های الکتریکی، فواصل خزش، و نوع محیط عایق (SF6، اپوکسی جامد یا هوای خشک) تأثیر می گذارد. برای یک واحد اصلی حلقه از شرکت Lugao Power Co.Ltd، کارخانه ما هر RMU را با ولتاژ مقاومت در برابر فرکانس توان مشخص و ولتاژ مقاومت در برابر ضربه صاعقه طراحی می‌کند که مستقیماً با حداکثر ولتاژ عملیاتی سیستم مرتبط است. در زیر یک تفکیک دقیق از نحوه تعیین سطح ولتاژ آستانه عایق ارائه شده است.

• سطح عایق پایه (BIL):برای RMU 12 کیلوولت، ولتاژ استاندارد مقاومت در برابر ضربه رعد و برق 75 کیلوولت اوج است. برای یک واحد 24 کیلوولت، BIL به 125 کیلو ولت افزایش می یابد. این افزایش 66 درصدی به فاصله فازهای بزرگتر و موانع عایق جامد مستحکم نیاز دارد.
• ولتاژ شروع تخلیه جزئی (PDIV):رتبه های ولتاژ بالاتر به طور تصاعدی خطرات تخلیه جزئی را افزایش می دهد. کارخانه ما هر واحد اصلی حلقه را با ولتاژ نامی 1.5 برابر آزمایش می کند تا مطمئن شود PDIV زیر 10pC باقی می ماند. در 36 کیلو ولت، کنترل PD نیاز به ریخته گری اپوکسی سه لایه دارد.
• پاکسازی و خزش:IEC 62271-1 حداقل فاصله 60 میلی متر برای 12 کیلو ولت اما 120 میلی متر برای 24 کیلو ولت را الزامی می کند. طرح‌های واحد اصلی حلقه ما از ریخته‌گری خلاء بهینه‌سازی شده برای کاهش فاصله‌های مورد نیاز و در عین حال فراتر از استانداردها استفاده می‌کنند.
• وابستگی فشار SF6:برای RMU های عایق گاز، درجه بندی ولتاژ بالاتر به افزایش چگالی گاز SF6 (0.25 مگاپاسکال برای 12 کیلوولت در مقابل 0.45 مگاپاسکال برای 40.5 کیلوولت) نیاز دارد تا سفتی دی الکتریک حفظ شود. Lugao Power Co.,Ltd. از مخازن فولادی ضد زنگ جوش داده شده ضد نشتی استفاده می کند.

کارخانه ما نتایج آزمایش را از 500+ نصب RMU گردآوری کرده است. جدول زیر همبستگی مستقیم بین رتبه بندی ولتاژ و پارامترهای عایق کلیدی را نشان می دهد.Lugao Power Co.,Ltd.سری واحد اصلی حلقه.

انتخاب رتبه بندی ولتاژ مناسب اختیاری نیست. هنگامی که یک واحد اصلی حلقه بالاتر از ولتاژ طراحی خود کار می کند، درختکاری الکتریکی در عرض دو سال آغاز می شود. کارخانه ما توصیه می کند همیشه یک RMU با ولتاژ نامی برابر یا 10٪ بالاتر از حداکثر ولتاژ کاری شبکه مشخص کنید. Lugao Power Co.,Ltd. RMU های سفارشی شده از 6 کیلو ولت تا 40.5 کیلو ولت را ارائه می دهد که هر کدام از طریق آزمایش های نوع دی الکتریک در آزمایشگاه ولتاژ بالا تایید شده ما تایید شده اند.

چگونه رتبه بندی ولتاژ به طور مستقیم بر سوئیچینگ بار و ظرفیت ایجاد اتصال کوتاه تأثیر می گذارد

عملکرد سوئیچینگ قطع بار و ظرفیت ایجاد اتصال کوتاه یک واحد اصلی حلقه ایستا نیست. آنها با ولتاژ نامی مقیاس می شوند. برای طراحی تماس فیزیکی معین، افزایش رتبه ولتاژ باعث افزایش انرژی قوس در طول عملیات سوئیچینگ می شود. مهندسان کارخانه ما در Lugao Power Co.,Ltd. واحد اصلی حلقه ما را با هندسه های تماسی طراحی کنید که هم ولتاژ و هم جریان را به طور همزمان در نظر بگیرد. در اینجا آمده است که چگونه رتبه بندی ولتاژ بر عملکرد دینامیکی تأثیر می گذارد.

• قابلیت خاموشی قوس:در 12 کیلو ولت، یک کلید قطع بار باید قوس حدود 250 ولت در میلی متر را خاموش کند. در ولتاژ 24 کیلوولت، ولتاژ قوس دو برابر می‌شود که به سرعت‌های جداسازی تماسی سریع‌تر و کانال‌های قوس بهبود یافته نیاز دارد. RMU ما از قطع کننده های خلاء میدان مغناطیسی محوری برای عملکرد ثابت تا 40.5 کیلو ولت استفاده می کند.
• ظرفیت سازی (پیک جریان):استانداردهای IEC ایجاب می‌کنند که یک واحد اصلی حلقه در برابر جریان‌هایی تا 2.5 برابر جریان نامی اتصال کوتاه مقاومت کند. با این حال، ولتاژهای بالاتر سیستم، جریان مجاز تولید را کاهش می دهد، مگر اینکه فشار تماس افزایش یابد. Lugao Power Co.,Ltd. از کنتاکت‌های نقره- تنگستن استفاده می‌کند که مقاومت تماسی پایینی را حتی در درجه‌بندی‌های 40.5kV/1250A حفظ می‌کند.
• اضافه ولتاژ سوئیچینگ:هنگام تعویض بارهای القایی یا خازنی، RMU های ولتاژ بالاتر، اضافه ولتاژهای احتراق شدیدتری ایجاد می کنند. کارخانه ما واحد اصلی حلقه ما را به گیره های RC یا برقگیر برای شبکه های بالاتر از 24 کیلو ولت مجهز می کند.
• نرخ فرسایش تماسی:برای همان تعداد عملیات شکست بار، یک RMU 36 کیلو ولت اگر به درستی طراحی نشود، 40 درصد سریعتر از یک واحد 12 کیلو ولتی تماس ها را از بین می برد. کارخانه ما از مواد تماس CuCr50 برای به حداقل رساندن فرسایش استفاده می کند و عمر الکتریکی را تا 10000 عملیات افزایش می دهد.

در زیر یک جدول مقایسه ای نشان می دهد که چگونه Lugao Power Co.,Ltd ما نشان می دهد. سری Ring Main Unit عملکرد را در سراسر درجه بندی ولتاژ حفظ می کند در حالی که الزامات IEC 62271-100 را برآورده می کند یا از آن فراتر می رود.

کارخانه ما بیش از 2000 آزمایش شکست بار را روی خانواده واحد اصلی حلقه ما انجام داده است. داده ها تایید می کنند که با طراحی تماس بهینه، یک RMU 40.5 کیلوولت می تواند قابلیت اطمینان سوئیچینگ مشابه یک واحد 12 کیلو ولت را به دست آورد. Lugao Power Co.,Ltd. برای هر رتبه ولتاژ، ظرفیت های اتصال کوتاه و قطع تضمین شده را فراهم می کند. برای کاربردهای حیاتی مانند مزارع بادی یا مراکز داده، کارخانه ما انتخاب یک RMU با درجه ولتاژ را توصیه می‌کند که شامل حاشیه ایمنی 15 درصد بالاتر از ولتاژ اسمی شبکه است تا اضافه ولتاژهای گذرا را تطبیق دهد.

وقتی عدم تطابق رتبه بندی ولتاژ رخ می دهد - حالت های خرابی میدان در واحد اصلی حلقه چه اتفاقی می افتد

شواهد میدانی تیم خدمات کارخانه ما نشان می‌دهد که عدم تطابق رتبه‌بندی ولتاژ دومین علت شایع خرابی واحد اصلی حلقه پس از نصب نامناسب است. هنگامی که یک RMU دارای امتیاز 12 کیلوولت به یک سیستم 24 کیلو ولت متصل می شود، عواقب آن به دنبال یک پیشرفت قابل پیش بینی خرابی است. درک این حالت های خرابی به مهندسان کمک می کند تا از همان ابتدا به درستی مشخص کنند. Lugao Power Co.,Ltd. بیش از 150 مورد عدم تطابق را در سراسر جهان ثبت کرده است.

• خرابی دی الکتریک (فاز به زمین):تنش میدان الکتریکی دو برابر می شود و از قدرت دی الکتریک عایق بیشتر می شود. در عرض 6-12 ماه، ردیابی کربنی شده روی عایق های اپوکسی ظاهر می شود. کارخانه ما شاهد فلاش اوورهای بوشینگ RMU بوده است که منجر به تعویض کامل تابلو برق شده است.
• خطای قوس داخلی:اضافه ولتاژ باعث یونیزه شدن هوای باقیمانده داخل محفظه های گاز می شود. حتی RMU های عایق شده با SF6 قابلیت دی الکتریک را از دست می دهند اگر ولتاژ نامی تا 30 درصد بیشتر شود. تجزیه و تحلیل پزشکی قانونی کارخانه ما پاشش مس ذوب شده ناشی از گسل های قوس الکتریکی در واحدهای نامتناسب را نشان داد.
• پیری زودرس VT/PTs:ترانسفورماتورهای ولتاژ طراحی شده برای رتبه های پایین تر، به صورت مغناطیسی اشباع می شوند، جریان تحریک بیش از حد و گرمای بیش از حد را می کشند. این منجر به شکست عایق ثانویه می شود. در یک مورد، PT یک RMU 12 کیلوولت پس از 8 ماه در یک سیستم 20 کیلوولت منفجر شد.
• آسیب شیلد قطع کننده خلاء:گرادیان های ولتاژ بالاتر، بمباران یونی روی محافظ بخار را تسریع می کند و یکپارچگی خلاء را کاهش می دهد. کارخانه ما دریافت که یک قطع کننده 12 کیلو ولتی که در ولتاژ 24 کیلو ولت استفاده می شود، به جای 30000 امتیاز، خلاء را طی 2000 عملیات از دست داده است.
• مشکلات مدار کنترل:تقسیم‌کننده‌های خازنی و سنسورهای ولتاژ الکترونیکی سیگنال‌های نادرستی برای رله‌های حفاظتی تولید می‌کنند که منجر به خاموش شدن مزاحم یا قطع نشدن آن می‌شود. Lugao Power Co.,Ltd. توصیه می کند سنسورهای ولتاژ را دقیقاً با رتبه RMU مطابقت دهند.

برای تعیین کمیت خطر، کارخانه ما آزمایش‌های پیری سریع را روی نمونه‌های واحد اصلی حلقه با ولتاژ نامی 1.2x، 1.5x و 2.0x انجام داد. نتایج در زیر خلاصه شده است.

کارخانه ما قویاً توصیه می‌کند قبل از انتخاب واحد اصلی حلقه، حداکثر ولتاژ سیستم را در هر دو شرایط عادی و احتمالی بررسی کنید. Lugao ممیزی ولتاژ در محل را ارائه می دهد و می تواند RMU ها را با عایق بهبود یافته برای شبکه های مستعد افزایش ولتاژ تامین کند. تنها به ولتاژ پلاک نام تکیه نکنید. همیشه گزارش تست دی الکتریک را از سازنده درخواست کنید.

چگونه رتبه بندی ولتاژ واحد اصلی حلقه صحیح را برای شبکه خود انتخاب کنید

انتخاب درجه ولتاژ بهینه برای یک واحد اصلی حلقه نیازمند تجزیه و تحلیل ولتاژ نامی شبکه، حداکثر ولتاژ کار مداوم، سطوح اضافه ولتاژ گذرا و ارتفاع است. کارخانه ما در لوگائو یک فرآیند انتخاب سیستماتیک را ایجاد کرده است که تضمین می کند RMU برای بیش از 30 سال کار می کند. در زیر یک روش گام به گام مورد استفاده مهندسین سیستم قدرت را بیان می کنیم.

• مرحله 1: بالاترین ولتاژ سیستم (Um) را تعیین کنید.برای یک سیستم نامی 10 کیلو ولت، Um معمولا 12 کیلو ولت است. برای 20 کیلو ولت اسمی، Um 24 کیلو ولت است. همیشه از Um به عنوان رتبه بندی ولتاژ پایه برای RMU استفاده کنید.
• مرحله 2: کاهش ارتفاع را در نظر بگیرید.بالای 1000 متر، عایق هوا ضعیف می شود. برای هر 100 متر بالای 1000 متر، قابلیت رتبه بندی ولتاژ را 1٪ کاهش دهید. کارخانه ما RMU های تصحیح شده ارتفاع را تا 4000 متر ارائه می دهد.
• مرحله 3: شدت اضافه ولتاژ صاعقه را ارزیابی کنید.مناطق با سطوح ایزوکرونیک بالا (بیش از 30 روز رعد و برق در سال) به RMU با BIL بالاتر نیاز دارند. Lugao Power Co.,Ltd. عایق تقویت شده با برقگیرهای خارجی را ارائه می دهد.
• مرحله 4: ارتقای شبکه آینده را در نظر بگیرید.اگر شبکه توزیع ممکن است ظرف 10 سال از 12 کیلو ولت به 24 کیلو ولت ارتقا یابد، کارخانه ما خرید یک RMU 24 کیلوولت را توصیه می کند اما در ابتدا آن را با ولتاژ 12 کیلو ولت کار می کند. این آینده سرمایه گذاری را اثبات می کند.
• مرحله 5: سازگاری سطح اتصال کوتاه را بررسی کنید.RMU های ولتاژ بالاتر معمولاً برای همان اندازه فیزیکی دارای جریان اتصال کوتاه کمتری هستند. تأیید کنید که جریان مقاومت کوتاه مدت نامی RMU (1s) از سطح خطای سیستم بیشتر است.

کارخانه ما یک ماتریس رتبه بندی ولتاژ استاندارد برای خط تولید واحد اصلی حلقه ما تولید می کند. برای انتخاب سریع به جدول زیر مراجعه کنید.

کارخانه ما دارای یک تیم مهندسی نرم افزار اختصاصی است که می تواند در انتخاب رتبه بندی ولتاژ برای هر واحد اصلی حلقه کمک کند. Lugao Power Co.,Ltd. همچنین رتبه بندی پلاک نام سفارشی را ارائه می دهد که با ولتاژهای غیر استاندارد شبکه مطابقت دارد. همیشه قبل از نهایی کردن خرید RMU خود، یک گواهی تست مقاومت ولتاژ درخواست کنید. کارخانه ما 100٪ آزمایشات معمول دی الکتریک را روی هر RMU ارسال شده انجام می دهد.

راهنمای خلاصه و عملی از Lugao Power Co.,Ltd.

رتبه بندی ولتاژ حیاتی ترین پارامتر الکتریکی است که بر عملکرد واحد اصلی حلقه تأثیر می گذارد. از هماهنگی عایق گرفته تا تعویض بار و قابلیت اطمینان طولانی مدت، رتبه بندی صحیح ولتاژ ایمنی را تضمین می کند، هزینه کل مالکیت را کاهش می دهد و از قطعی های برنامه ریزی نشده جلوگیری می کند. کارخانه ما پنج نکته کلیدی را برای مهندسان و متخصصان تدارکات خلاصه کرده است.

• همیشه ولتاژ نامی RMU را با بالاترین ولتاژ سیستم (Um) مطابقت دهید، نه فقط ولتاژ اسمی.
• برای شبکه‌هایی که مکرر رعد و برق یا نوسان سوئیچینگ دارند، یک واحد اصلی حلقه با 20٪ BIL بالاتر از حداقل مورد نیاز را مشخص کنید.
• هرگز RMU را بالاتر از 95% ولتاژ نامی خود به طور مداوم کار نکنید. تخلیه جزئی به طور چشمگیری فراتر از این آستانه شتاب می گیرد.
• ارتفاع، سطح آلودگی و دمای محیط نیز بر عملکرد دی الکتریک تأثیر می گذارد - با شرکت Lugao Power Co.Ltd مشورت کنید. برای کاهش منحنی ها
• برای بررسی قابلیت مقاومت در برابر ولتاژ RMU قبل از نصب، روی آزمایشات دی الکتریک شاهد کارخانه سرمایه گذاری کنید.

محدوده واحد اصلی حلقه کارخانه ما شامل ولتاژهای 6 کیلو ولت تا 40.5 کیلوولت است که هر کدام طبق استانداردهای بین المللی آزمایش شده است. با انتخاب Lugao Power Co.,Ltd، به راه حل های مهندسی شده دسترسی پیدا می کنید که زمان کارکرد شبکه را به حداکثر می رساند.همین امروز با کارخانه ما تماس بگیریدبرای ارزیابی سازگاری ولتاژ و دریافت یک دیتاشیت RMU سفارشی برای پروژه خاص خود.
