مدارشکن های ولتاژ بالا چگونه از تجهیزات صنعتی در برابر خطا محافظت می کنند؟

در سیستم‌های قدرت صنعتی، تجهیزاتی مانند موتورهای بزرگ، ترانسفورماتورها، تابلوها و کابل‌ها دائماً در معرض خطاهای الکتریکی هستند - اتصال کوتاه، خطاهای زمین و بارهای اضافه که می‌تواند باعث آسیب فاجعه‌بار در عرض میلی‌ثانیه شود. الفمدارشکن ولتاژ بالابه عنوان وسیله حفاظتی اولیه ای عمل می کند که بخش های معیوب را جدا می کند و از تخریب دارایی های صنعتی ارزشمند توسط جریان های خطا جلوگیری می کند. مکانیسم حفاظتی از طریق دنباله‌ای از تشخیص، خاموش شدن و خاموش شدن قوس عمل می‌کند. هنگامی که یک خطا رخ می دهد، رله های محافظ جریان یا ولتاژ غیرعادی را حس می کنند و یک سیگنال قطع به مدار قطع کننده ولتاژ بالا ارسال می کنند. سپس بریکر کنتاکت های خود را باز می کند و قوسی را می کشد که به سرعت توسط یک محیط خاموش کننده (معمولاً گاز، خلاء یا روغن SF6) در مدت زمان 30 تا 50 میلی ثانیه خاموش می شود. این وقفه سریع انرژی عبوری (I²t) را محدود می کند، که فشار حرارتی و مکانیکی روی تجهیزات را به حداقل می رساند. کارخانه ما در Lugao Power Co., Ltd. بیش از 10000 واحد قطع کننده مدار ولتاژ بالا را برای کاربردهای صنعتی تولید کرده است و ما مستند کرده ایم که انتخاب و هماهنگی صحیح قطع کننده ها هزینه های آسیب تجهیزات را تا 70 درصد کاهش می دهد.

اما حفاظت فقط در مورد پاک کردن عیوب نیست، بلکه در مورد انجام این کار بدون ایجاد افت ولتاژ است که بر بارهای دیگر تأثیر می گذارد، و بدون ایجاد اضافه ولتاژ سوئیچینگ مخرب. بریکرهای مدار ولتاژ بالا مدرن از مقاومت‌های قبل از نصب، مقاومت‌های بسته و فناوری سوئیچینگ هماهنگ برای کاهش اضافه ولتاژهای گذرا استفاده می‌کنند. آنها همچنین دارای قابلیت بسته شدن مجدد چند شات برای کاربردهای خطوط هوایی هستند، اگرچه برای کارخانه های صنعتی با شبکه کابلی، معمولاً برای جلوگیری از برق انداختن مجدد یک خطای دائمی، قطع یکباره ترجیح داده می شود. علاوه بر این، بریکر باید با دستگاه‌های حفاظتی بالادست و پایین دست (فیوزها، رله‌ها و سایر بریکرها) هماهنگ شود تا به خاموشی انتخابی دست یابد، به این معنی که تنها بخش معیوب جدا می‌شود در حالی که بقیه نیروگاه به کار خود ادامه می‌دهد. این مقاله به اصول حفاظتی دقیق، پارامترهای فنی و استراتژی‌های کاربردی مدارشکن‌های ولتاژ بالا می‌پردازد. ما همچنین مطالعات موردی میدانی را به اشتراک خواهیم گذاشتLugao Power Co., Ltd.که نشان می دهد چگونه قطع کننده های ما مشتریان صنعتی را از ضررهای عمده تولید و هزینه های تعویض تجهیزات نجات داده اند.

فهرست مطالب

• 1. چرا قطع سریع خطا برای حفاظت از تجهیزات صنعتی حیاتی است؟
• 2. هماهنگی رله و زمان بندی بریکر چگونه آسیب تجهیزات را به حداقل می رساند؟
• 3. مشخصات فنی کلیدی سری قطع کننده مدار ولتاژ بالا چیست؟
• 4. چگونه رسانه های خاموش کننده قوس در حفاظت از دارایی های صنعتی مقایسه می شوند؟
• سوالات متداول (سؤالات متداول)
• نتیجه گیری و استعلام راه حل حفاظت سفارشی

چرا قطع سریع خطا برای حفاظت از تجهیزات صنعتی حیاتی است؟

سرعتی که یک قطع کننده مدار ولتاژ بالا جریان خطا را قطع می کند، به طور مستقیم با سطح حفاظتی که برای تجهیزات صنعتی ایجاد می کند، متناسب است. در طول یک اتصال کوتاه، جریان خطا می تواند به 20 تا 50 برابر جریان نامی تجهیزات برسد. به عنوان مثال، یک ترانسفورماتور 10 MVA با جریان نامی 400 A در 13.8 کیلو ولت می تواند جریان خطای 20 کیلو آمپر را تجربه کند. بدون وقفه، این جریان نیروهای الکترومغناطیسی عظیم و گرمایش ژول ایجاد می‌کند که می‌تواند سیم‌پیچ‌های ترانسفورماتور را منحرف کند، عایق کابل ذوب شده و شفت‌های موتور را شکست. خسارت کل تابعی از انرژی عبوری است که با مجذور جریان خطا ضرب در زمان پاکسازی (I²t) متناسب است. قطع کننده مدار ولتاژ بالا که به جای 100 میلی ثانیه عیب را در 40 میلی ثانیه برطرف می کند، انرژی I²t را تقریباً 60 درصد کاهش می دهد و به طور چشمگیری احتمال آسیب دائمی تجهیزات را کاهش می دهد.

جنبه های کلیدی وقفه سریع در طرح های قطع کننده مدار ولتاژ بالا:

• سنجش رله فوق سریع:بریکرهای ما با رله‌های محافظ دیجیتالی جفت می‌شوند که خطاها را در عرض 5 تا 10 میلی‌ثانیه تشخیص می‌دهند، از جمله خطاهای امپدانس بالا که رله‌های جریان اضافه سنتی از قلم می‌افتند. این تشخیص زودهنگام به شکن زمان بیشتری می دهد تا قبل از به حداکثر رسیدن جریان خطا باز شود.
• سرعت مکانیزم عملیاتی:مدار شکن ولتاژ بالا ما از مکانیزم فنری یا هیدرولیک استفاده می کند که می تواند کنتاکت ها را در 28 تا 35 میلی ثانیه باز کند. کل زمان پاکسازی (رله + شکن) برای اکثر انواع خطا کمتر از 50 میلی ثانیه است.
• راندمان خاموش کردن قوس:قوس در اولین جریان صفر پس از جداسازی تماس خاموش می شود. برای یک سیستم 50 هرتز، این در 10 میلی ثانیه پس از جدا شدن تماس رخ می دهد. فن‌آوری پف‌کننده SF6 ما تضمین می‌کند که قوس در عرض 5 میلی‌ثانیه از جریان صفر خنک و دییونیزه می‌شود و از ضربه مجدد جلوگیری می‌کند.
• پیکربندی چند وقفه:برای کاربردهای ولتاژ بسیار بالا (بالاتر از 245 کیلو ولت)، مدار قطع کننده ولتاژ بالا ما از دو یا چهار قطع کننده به صورت سری استفاده می کند که ولتاژ بازیابی را توزیع می کند و با امکان بازیابی سریع دی الکتریک در هر محفظه، زمان قطع کلی را کاهش می دهد.

اثرات حرارتی و مکانیکی جریان های خطا به خوبی مستند شده است. یک خطا به مدت 100 میلی ثانیه می تواند دمای هادی های مسی را تا 200 درجه سانتی گراد افزایش دهد و فلز را بازپخت و مقاومت مکانیکی آن را کاهش دهد. در ترانسفورماتورها، نیروهای الکترومغناطیسی در طول یک خطا می تواند از 100 برابر نیروی عملیاتی معمولی تجاوز کند و باعث حرکت هسته و تغییر شکل سیم پیچ شود. کارخانه ما گزارش‌های آسیب بیش از 200 گسل صنعتی را تجزیه و تحلیل کرده است و دریافته است که بریکرهایی با زمان پاکسازی کمتر از 50 میلی‌ثانیه در 80 درصد موارد منجر به آسیب‌های قابل تعمیر می‌شوند، در حالی که بریکرهایی با زمان پاک‌سازی بالای 100 میلی‌ثانیه در 65 درصد موارد منجر به از دست دادن کل تجهیزات می‌شوند. به همین دلیل است که ما هر قطع کننده مدار ولتاژ بالا را مهندسی می کنیم تا بدون به خطر انداختن قابلیت اطمینان، به سریع ترین وقفه ممکن برسد. علاوه بر این، بریکر ما دارای یک مکانیسم بدون ترد است که مانع از بسته نگه داشتن شکن توسط اپراتور در هنگام خطا می‌شود و اطمینان حاصل می‌کند که عملکرد حفاظتی نمی‌تواند نادیده گرفته شود.

برای محافظت از موتور، وقفه سریع بسیار مهم است. موتورهای القایی بزرگ (بالاتر از 1000 اسب بخار) جریان های هجومی 6 تا 8 برابر جریان نامی در هنگام راه اندازی می کشند. اگر هنگام راه اندازی موتور، خطا رخ دهد، ترکیب راه اندازی و جریان خطا می تواند شدید باشد. مدار شکن ولتاژ بالا ما می تواند از طریق تنظیمات رله خود بین جریان راه اندازی و جریان خطا تفاوت قائل شود، اما به محض اینکه یک خطا تایید شد، مدار را قبل از تجاوز از حد حرارتی موتور پاک می کند. بسیاری از کارخانجات صنعتی با نصب بریکرهای سریع الاثر ما از چرخش موتور - که می تواند بین 20000 تا 50000 دلار هزینه داشته باشد - اجتناب کرده اند. به طور خلاصه، سرعت وقفه تنها مهم‌ترین عامل در حفاظت از تجهیزات صنعتی است و مدار شکن ولتاژ بالا ما طوری مهندسی شده است که سریع‌ترین زمان ممکن را در کلاس خود ارائه دهد.

چگونه هماهنگی رله و زمان بندی بریکر آسیب تجهیزات را به حداقل می رساند؟

اگر سیستم حفاظتی به درستی هماهنگ نباشد، وقفه سریع به تنهایی کافی نیست. سیستم های قدرت صنعتی دارای چندین دستگاه حفاظتی در سطوح مختلف هستند: فیدر شکن، باس کوپلر، ترانسفورماتور قطع کننده و مراکز کنترل موتور. اگر خطا در فیدر موتور رخ دهد، ابتدا باید مدار قطع کننده ولتاژ بالا فیدر خاموش شود و فقط آن موتور را ایزوله کند. اگر فیدر شکن از کار بیفتد یا خیلی کند باشد، قطع کننده اتوبوس بالادست کار می کند و کل بخش کارخانه را خاموش می کند. این به عنوان هماهنگی انتخابی شناخته می شود، و مدار قطع کننده ولتاژ بالا ما برای کار یکپارچه با یک طرح درجه بندی جریان زمان طراحی شده است. کارخانه ما در Lugao Power Co., Ltd. مطالعات هماهنگی را برای هر تاسیسات اصلی فراهم می‌کند و اطمینان می‌دهد که منحنی سفر و زمان کارکرد بریکر به درستی نسبت به فیوزهای پایین‌دست و بریکرهای بالادست تنظیم شده‌اند.

جنبه های حیاتی هماهنگی و زمان بندی رله در مدار قطع کننده ولتاژ بالا:

• حفاظت در برابر جریان اضافه زمان معکوس:رله به بریکر اجازه می دهد تا از بارهای اضافه بی ضرر (مثلاً راه اندازی موتور) عبور کند، اما با افزایش جریان خطا، سریع تر حرکت می کند. برای جریان خطای 10 برابری، بریکر در 0.5 ثانیه پاک می شود، اما برای خطای 20 بار نامی، در 0.12 ثانیه پاک می شود.
• عنصر حفاظت آنی:برای خطاهای شدید (بالاتر از آستانه از پیش تعیین شده، معمولاً 15 برابر جریان نامی)، رله بدون تأخیر عمدی، مدار قطع کننده ولتاژ بالا را خاموش می کند و به زمان پاکسازی زیر 50 میلی ثانیه می رسد. این عنصر برای فیدرهای موتور غیرفعال است تا از خاموش شدن مزاحم در هنگام استارت جلوگیری شود.
• در هم تنیدگی منطقه:بریکرهای ما از یک طرح اتصال مبتنی بر ارتباط پشتیبانی می‌کنند که در آن یک قطع‌کننده پایین‌دست سیگنال مسدودکننده‌ای را در طول رفع خطا به بریکرهای بالادستی ارسال می‌کند. اگر قطع کننده پایین دست در مدت زمان تعیین شده خود عیب را برطرف کند، قطع کننده بالادست قطع نمی شود و قدرت بارهای سالم را حفظ می کند.
• هماهنگی بسته شدن مجدد:برای کارخانجات صنعتی با خطوط هوایی (به عنوان مثال، سایت های معدن)، قطع کننده مدار ولتاژ بالا ما را می توان برای باز کردن خودکار پیکربندی کرد. قطع کننده خاموش می شود، 0.3 ثانیه صبر می کند، سپس دوباره بسته می شود تا آزمایش کند که آیا خطا موقتی است یا خیر. اگر عیب ادامه داشت، قفل می شود. این باعث کاهش زمان خرابی برای خطاهای گذرا می شود و در عین حال از تجهیزات در برابر استرس مکرر محافظت می کند.

یک طرح حفاظتی هماهنگ نه تنها آسیب تجهیزات را به حداقل می رساند، بلکه زمان توقف تولید را نیز کاهش می دهد. در کارخانه سیمانی که اخیراً از آن پشتیبانی می‌کردیم، یک عیب در فیدر موتور نوار نقاله توسط قطع کننده مدار ولتاژ بالا فیدر در 0.12 ثانیه برطرف شد، در حالی که شکن اتوبوس بالادست بسته باقی ماند. کارخانه تنها یک نوار نقاله را به مدت 30 دقیقه (برای تعمیر موتور) از دست داد، در حالی که بقیه کارخانه به تولید ادامه داد. بدون هماهنگی، قطع کننده اتوبوس می رفت و باعث تعطیلی 4 ساعته کارخانه به ارزش 120000 دلار از دست رفتن تولید می شد. کارخانه ما با استفاده از نرم‌افزارهایی مانند ETAP یا SKM برای شبیه‌سازی جریان‌های خطا و تأیید انتخاب‌پذیری، یک مطالعه هماهنگی دقیق را به عنوان بخشی از منبع تغذیه قطع کننده مدار ولتاژ بالا ارائه می‌کند.

یکی دیگر از عوامل مهم زمان بندی، زمان باز و بسته شدن بریکر در شرایط کاری مختلف است. قطع کننده مدار ولتاژ بالا ما در ولتاژ نامی و جریان اتصال کوتاه نامی آزمایش می شود تا بررسی شود که کل زمان پاکسازی آن (شامل سنجش رله، عملکرد مکانیزم و خاموش شدن قوس) در پنجره تضمین شده باقی می ماند. ما همچنین توانایی قطع کننده جریان های نامتقارن را با افست DC، که در گسل های صنعتی نزدیک به ژنراتورها یا ترانسفورماتورهای بزرگ رایج است، آزمایش می کنیم. مولفه DC می تواند عبور جریان از صفر را به تاخیر بیاندازد و زمان قوس الکتریکی را افزایش دهد. طراحی گاز شکن ما فشار گاز کافی را حتی در طول قوس‌های طولانی مدت حفظ می‌کند و تضمین می‌کند که عیب بدون توجه به آفست DC برطرف می‌شود. این استحکام دلیلی کلیدی است که چرا مدار شکن فشار قوی ما در کارخانه‌های فولاد، کارخانه‌های کاغذ و سایر صنایع سنگین مورد اعتماد است.

مشخصات فنی کلیدی سری قطع کننده مدار ولتاژ بالا چیست؟

Lugao Power Co., Ltd. سه سری اصلی مدار قطع کننده ولتاژ بالا برای حفاظت صنعتی تولید می کند که ولتاژهای توزیع از 12 کیلو ولت تا 245 کیلو ولت را پوشش می دهد. هر سری با قابلیت‌های قطع خطا، مکانیسم‌های عملیاتی و رسانه‌های خاموش کننده قوس برای مطابقت با کاربردهای مختلف صنعتی طراحی شده‌اند. جدول زیر پارامترهای دقیقی را برای مدل های متداول ما در کارخانه های فولاد، معدن و مواد شیمیایی ارائه می دهد. همه مقادیر توسط آزمایشگاه های مستقل تست مطابق با استانداردهای IEC 62271-100 و ANSI C37.06 تایید شده اند.

فراتر از این مشخصات پایه، کارخانه ما سفارشی سازی گسترده ای را برای کاربردهای صنعتی ارائه می دهد. به عنوان مثال، ما می‌توانیم بریکرهای دارای رتبه موتور را با منحنی‌های سفر ویژه که با منحنی‌های آسیب حرارتی موتور مطابقت دارد، ارائه دهیم. ما همچنین مجموعه‌های تابلو برق محصور (GIS یا AIS) را ارائه می‌دهیم که شامل قطع کننده مدار ولتاژ بالا، جداکننده‌ها و سوئیچ‌های ارت در یک طرح فشرده است. برای محیط‌های خشن مانند معدن‌کاری یا پلت‌فرم‌های دریایی، ما نسخه‌های گرمسیری را با محافظت در برابر خوردگی پیشرفته، محفظه‌های IP54 و بخاری‌های ضد تراکم عرضه می‌کنیم. تمام واحدهای قطع کننده مدار ولتاژ بالا ما دارای یک پورت تشخیصی هستند که می‌تواند با سیستم‌های SCADA کارخانه ادغام شود و امکان نظارت از راه دور سایش تماس، فشار گاز (برای مدل‌های SF6) و شرایط مکانیزم عملکرد را فراهم می‌کند.

قابلیت اطمینان از طریق آزمایش نوع دقیق تأیید می شود. قطع کننده مدار ولتاژ بالا 145 کیلو ولت ما 20 برابر قطعی جریان اتصال کوتاه نامی خود را بدون هیچ گونه تعویض تماسی تکمیل کرده است که دوام طراحی محفظه قوس ما را نشان می دهد. قطع کننده های خلاء در سری 12 کیلو ولت ما برای 15000 عملیات در بار کامل رتبه بندی شده اند و ما آنها را برای 20 سال خدمات عادی تضمین می کنیم. برای مشتریانی که در مورد اثرات زیست محیطی SF6 نگران هستند، سری 36 کیلوولت ما یک جایگزین هوای خشک با عملکرد وقفه مشابه ارائه می دهد. Lugao همچنین یک مطالعه هماهنگی حفاظتی جامع برای هر قطع کننده مدار ولتاژ بالا که ما عرضه می کنیم ارائه می دهد و اطمینان می دهد که تنظیمات قطع کننده با فلسفه حفاظتی کارخانه شما مطابقت دارد. ما انبار جهانی قطعات یدکی را برای همه مدل‌ها حفظ می‌کنیم، اکثر قطعات برای تحویل 48 ساعته در دسترس هستند و در صورت خرابی غیرمنتظره، زمان خرابی را به حداقل می‌رسانند.

چگونه رسانه های خاموش کننده قوس در حفاظت از دارایی های صنعتی مقایسه می شوند؟

انتخاب محیط خاموش کننده قوس - خلاء، SF6 یا روغن - به طور قابل توجهی بر میزان موثری یک مدار شکن ولتاژ بالا از تجهیزات صنعتی محافظت می کند. هر رسانه دارای ویژگی های متمایزی است که بر سرعت وقفه، الزامات نگهداری و سازگاری محیطی تأثیر می گذارد. Lugao Power Co., Ltd. بریکرها را با هر سه رسانه تولید می کند، اما ما انواع مختلفی را بر اساس سطح ولتاژ، وظیفه خطا و محل نیروگاه توصیه می کنیم. قطع کننده های خلاء برای کاربردهای 12 کیلوولت تا 40.5 کیلو ولت به دلیل تعمیر و نگهداری کم و قطعی عالی در جریان راه اندازی موتور غالب هستند. SF6 برای 72.5 کیلو ولت و بالاتر به دلیل قدرت دی الکتریک بالا و توانایی قطع جریان های بزرگ خطا ترجیح داده می شود. نفت شکن ها در حال حاضر به دلیل خطر آتش سوزی و شدت تعمیر و نگهداری تا حد زیادی برای تاسیسات جدید منسوخ شده اند، اما ما همچنان کیت های تکمیل مجدد را برای کارخانه های نفت موجود ارائه می دهیم.

مقایسه دقیق رسانه های خاموش کننده قوس در پیشنهادات مدار شکن ولتاژ بالا:

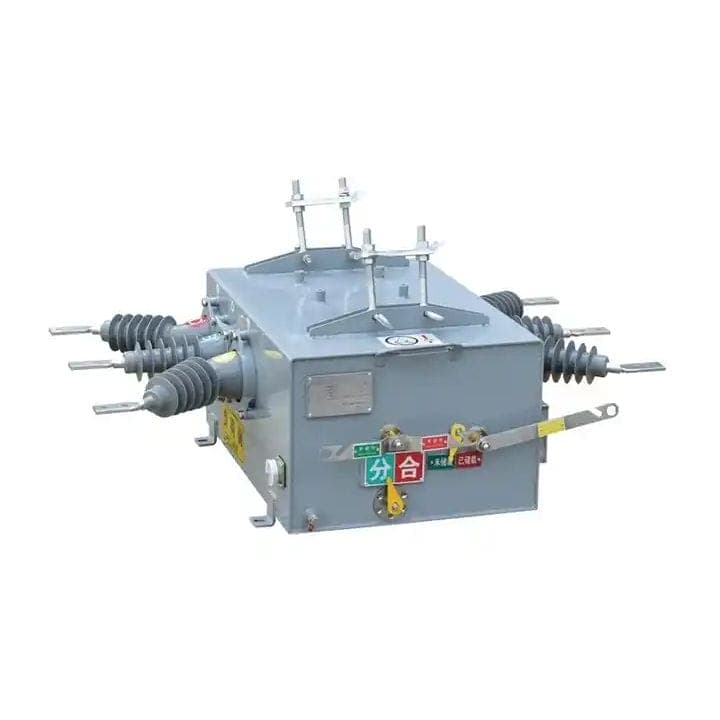

• بریکرهای خلاء (12 کیلو ولت تا 40.5 کیلو ولت):قوس در یک پلاسمای بخار فلزی در یک پاکت سرامیکی مهر و موم شده می سوزد. در جریان صفر، بخار فلز روی کنتاکت ها و سپرها متراکم می شود و قدرت دی الکتریک را در کمتر از 10 میکروثانیه بازیابی می کند. این باعث می‌شود که شکن‌های خلاء بسیار سریع (زمان پاکسازی کلی زیر 45 میلی‌ثانیه) و برای عملیات مکرر بسیار قابل اعتماد باشند. آنها نیازی به جابجایی گاز ندارند و حداقل تعمیر و نگهداری دارند - فقط نظارت بر سایش تماسی در هر 5000 عملیات. کارخانه ما برای تابلو برق داخلی، مراکز کنترل موتور و بانک های خازن، مدار شکن ولتاژ بالا خلاء را توصیه می کند.
• بریکرهای SF6 (36 کیلوولت تا 800 کیلوولت):قوس توسط یک جریان گاز فشرده SF6 خنک می شود که الکترون های آزاد را می گیرد و مسیر قوس را دیونیزه می کند. قطع کننده های SF6 می توانند جریان های خطای بسیار بالاتر (تا 80 کیلو آمپر) را نسبت به بریکرهای خلاء قطع کنند و حساسیت کمتری به دمای محیط دارند. با این حال، آنها نیاز به بررسی منظم فشار گاز و تجزیه و تحلیل رطوبت دارند. مدار شکن ولتاژ بالا SF6 ما شامل یک نمایشگر چگالی با زنگ از راه دور است و ما گاری های انتقال گاز را برای تعمیر و نگهداری ارائه می دهیم. برای پست های فضای باز و کارخانه های صنعتی بزرگ با سطوح خطای بالا (بالاتر از 40 کیلو آمپر)، SF6 انتخاب ارجح است.
• روغن شکن (قدیمی، تا 245 کیلو ولت):قوس نفت را تجزیه می کند و گاز هیدروژن تولید می کند که قوس را خنک و خاموش می کند. روغن شکن ها حجیم هستند، نیاز به فیلتراسیون منظم روغن دارند و خطر آتش سوزی دارند. ما روغن‌شکن‌های جدیدی تولید نمی‌کنیم، اما خدمات مقاوم‌سازی را برای جایگزینی روغن‌شکن‌ها با واحدهای مدارشکن مدار فشار قوی SF6 یا خلاء ارائه می‌دهیم که هزینه‌های تعمیر و نگهداری را تا 60 درصد کاهش می‌دهد و ایمنی را بهبود می‌بخشد.

برای نشان دادن تفاوت عملی، یک آسیاب فولادی با باس 33 کیلوولت و سطح خطا 40 کیلو آمپر را در نظر بگیرید. یک مدارشکن ولتاژ بالا در ولتاژ 36 کیلو ولت باید از چندین قطع کننده به صورت سری استفاده کند که باعث افزایش پیچیدگی می شود. قطع کننده 36 کیلوولت SF6 ما، با یک قطع کننده، به طور قابل اعتماد 40 کیلو آمپر را با زمان کلی پاکسازی 48 میلی ثانیه پاک می کند. شکن SF6 همچنین دارای استقامت مکانیکی بالاتری (10000 عملیات) در مقایسه با محلول خلاء چند بطری (5000 عملیات) است. از سوی دیگر، برای یک کارخانه سیمان با سیستم توزیع 13.8 کیلوولت و بسیاری از فیدرهای موتور، مدار شکن ولتاژ بالا خلاء ما محافظت عالی در برابر خطاهای موتور را فراهم می کند و نیازی به جابجایی گاز ندارد و تعمیر و نگهداری را برای برقکارهای کارخانه ساده می کند.

کارخانه ما یک مشاوره رایگان انتخاب متوسط ​​را بر اساس مطالعه خطا و چیدمان کارخانه ارائه می دهد. ما همچنین آموزش هایی را در مورد روش های نگهداری خاص برای هر نوع قطع کننده مدار ولتاژ بالا ارائه می دهیم. برای نیروگاه‌های موجود، می‌توانیم ارزیابی ریسک را انجام دهیم تا مشخص کنیم که آیا ارتقاء از روغن یا فناوری خلاء قدیمی به طرح‌های مدرن SF6 یا خلاء، حفاظت را بهبود می‌بخشد و زمان خرابی را کاهش می‌دهد یا خیر. Lugao Power Co., Ltd. بیش از 300 پست صنعتی را با موفقیت بهسازی کرده است، و مشتریان ما به طور مداوم پس از ارتقاء به مدار شکن ولتاژ بالا، قابلیت اطمینان حفاظتی بهبود یافته و هزینه های نگهداری کمتر را گزارش می دهند.

سوالات متداول (سؤالات متداول)

سوال 1: یک مدارشکن ولتاژ بالا با چه سرعتی می تواند از تجهیزات صنعتی در برابر خطای اتصال کوتاه محافظت کند؟

پاسخ: زمان حفاظت کل مجموع زمان سنجش رله، زمان مکانیزم شکن و زمان قطع قوس است. قطع کننده مدار ولتاژ بالا ما، همراه با یک رله دیجیتال، می تواند عیب را در 45 تا 55 میلی ثانیه از شروع خطا تا قطع نهایی برطرف کند. این به اندازه کافی سریع است که انرژی عبوری (I²t) را به سطوحی محدود می کند که از تغییر شکل سیم پیچ در ترانسفورماتورها و آسیب میله روتور در موتورها جلوگیری می کند. به عنوان مثال، یک موتور 13.8 کیلوولت با جریان خطای 25 کیلو آمپری در صورت پاک شدن در 50 میلی‌ثانیه، تنها 28 مگا ژول انرژی را تجربه می‌کند، در حالی که اگر در 250 میلی‌ثانیه پاک شود، 140 مگاژول انرژی دارد. این تفاوت مرز بین آسیب قابل تعمیر و تعویض کلی تجهیزات است.

سوال 2: نشانه هایی که نشان می دهد مدار شکن ولتاژ بالا در محافظت از تجهیزات به درستی عمل نمی کند چیست؟

پاسخ: علائم رایج عبارتند از: خاموش شدن مکرر مزاحم (نشان دهنده تنظیمات نادرست رله یا تماس های فرسوده). رسوبات کربن قابل مشاهده در محفظه شکن (برای قطع کننده هوا یا روغن). فشار گاز SF6 زیر نقطه تنظیم هشدار (برای بریکرهای SF6)؛ و لرزش یا صدای بیش از حد در حین کار. مهمتر از همه، اگر با وجود کارکرد بریکر با خرابی تجهیزات (کابل سوخته، فیوز ترانسفورماتور سوخته یا سیم پیچ موتور آسیب دیده) مواجه شدید، هماهنگی حفاظت ممکن است ناکافی باشد. کارخانه ما خدمات ممیزی حفاظتی را ارائه می دهد: تنظیمات رله، زمان بندی شکن و سطوح خطا را برای شناسایی شکاف ها بررسی می کنیم. ما آزمایش سالانه مدار شکن فشار قوی خود را توصیه می کنیم، از جمله تست های زمان بندی، اندازه گیری مقاومت تماس، و تست های دی الکتریک، تا اطمینان حاصل شود که در هنگام خطا مطابق طراحی شده عمل می کند.

سوال 3: آیا یک مدارشکن ولتاژ بالا می تواند در برابر اضافه بار و اتصال کوتاه محافظت کند؟

پاسخ: بله، از طریق عناصر حفاظتی دوگانه آن. عنصر جریان اضافه زمان معکوس در برابر اضافه بارهای پایدار محافظت می کند (به عنوان مثال، موتوری که با 110 درصد جریان نامی کار می کند)، پس از یک تأخیر زمانی خاموش می شود تا بار اضافی بی ضرر را ایجاد کند. عنصر آنی در برابر اتصال کوتاه محافظت می کند، بدون تاخیر خاموش می شود. مدار شکن ولتاژ بالا ما مجهز به یک یونیت تریپ است که به هر دو عنصر اجازه می دهد به طور مستقل تنظیم شوند. برای فیدرهای موتور، منحنی زمان معکوس با حد حرارتی موتور هماهنگ می شود و عنصر لحظه ای بالاتر از جریان راه اندازی تنظیم می شود تا از خاموش شدن مزاحم جلوگیری شود. برای فیدرهای ترانسفورماتور، منحنی زمان معکوس با منحنی های تحریک بیش از حد و آسیب حرارتی ترانسفورماتور هماهنگ می شود.

سوال 4: مکانیسم عملکرد یک مدارشکن ولتاژ بالا چگونه بر عملکرد حفاظتی آن تأثیر می گذارد؟

پاسخ: مکانیسم عملیاتی سرعت و قابلیت اطمینان باز شدن تماس را تعیین می کند. مکانیسم فنری ما (تا 36 کیلو ولت) می تواند کنتاکت ها را در 28 میلی ثانیه باز کند، در حالی که مکانیسم هیدرولیک ما (برای ولتاژ 145 کیلوولت و بالاتر) در 32 میلی ثانیه باز می شود. باز شدن سریعتر زمان قوس و زمان کلی پاکسازی را کاهش می دهد. مهمتر از آن، مکانیسم باید قابلیت باز شدن را داشته باشد، حتی اگر منبع تغذیه کمکی از کار بیفتد. مکانیسم فنر ما انرژی را به صورت مکانیکی ذخیره می کند، بنابراین می تواند بدون نیروی خارجی کار کند. مکانیزم هیدرولیک از یک انباشته استفاده می کند که انرژی را نیز ذخیره می کند. توصیه می کنیم زمان شارژ و باز شدن مکانیزم را سالیانه آزمایش کنید، زیرا سایش می تواند زمان باز شدن را در طول عمر بریکر افزایش دهد. Lugao Power Co., Ltd. خدمات بازسازی مکانیزم را ارائه می دهد که زمان باز شدن را به مشخصات کارخانه باز می گرداند.

سوال 5: Lugao Power Co.,Ltd چه پشتیبانی می کند. پیشنهاد می کنید اطمینان حاصل شود که مدار شکن ولتاژ بالا ما به درستی از تجهیزات صنعتی ما محافظت می کند؟

پاسخ: ما پشتیبانی سرتاسری ارائه می دهیم: یک مطالعه هماهنگی حفاظتی رایگان با استفاده از داده های سیستم شما. نظارت و راه اندازی نصب در محل؛ آموزش به کارکنان تعمیر و نگهداری در مورد تنظیم رله، تست های زمان بندی و جابجایی SF6 (در صورت وجود). و خط تلفن فنی 24 ساعته. ما همچنین یک سرویس نظارت بر وضعیت ارائه می دهیم که در آن از راه دور به داده های تشخیصی شکن شما (از طریق ماژول ارتباط اختیاری) دسترسی پیدا می کنیم و گزارش های دوره ای در مورد سایش تماس، روند زمان کارکرد و فشار گاز برای شما ارسال می کنیم. در صورت بروز خطا، می‌توانیم گزارش رویداد شکن را تجزیه و تحلیل کنیم تا مشخص کنیم که آیا حفاظت به درستی کار می‌کند یا نیاز به تنظیمات است. کارخانه ما موجودی قطعات یدکی جامعی را برای همه مدل‌های مدارشکن ولتاژ بالا نگهداری می‌کند و اطمینان می‌دهد که هر قطعه جایگزینی را می‌توان ظرف 48 ساعت در سراسر جهان ارسال کرد. با Lugao Power Co.,Ltd، شما نه تنها یک شکن، بلکه یک مشارکت حفاظتی کامل دریافت می کنید.

نتیجه گیری: دارایی های صنعتی خود را با مدارشکن های ولتاژ بالا پاور Lugao محافظت کنید

تجهیزات صنعتی نشان دهنده یک سرمایه گذاری عظیم است و محافظت از آن در برابر خطاهای الکتریکی برای تداوم عملیات و سودآوری ضروری است. قطع کننده های مدار ولتاژ بالا، از طریق تشخیص سریع عیب، عملکرد سریع مکانیزم و خاموش کردن قوس کارآمد، انرژی مخرب اتصال کوتاه و اضافه بار را محدود می کند. همانطور که توضیح دادیم، سرعت وقفه، هماهنگی رله و انتخاب رسانه خاموش کننده قوس همگی نقش مهمی در به حداقل رساندن آسیب تجهیزات دارند. کارخانه ما در Lugao Power Co., Ltd. طیف گسترده ای از قطع کننده های مدار ولتاژ بالا را مهندسی کرده است - از انواع خلاء 12 کیلوولت برای فیدرهای موتور تا واحدهای 145 کیلو ولت SF6 برای پست های اصلی - که هر کدام برای ارائه بالاترین سطح حفاظت برای کاربردهای صنعتی خاص شما طراحی شده اند.

آسیب پذیری تجهیزات خود را به شانس واگذار نکنید.تماس با Lugao Power Co.,Ltd. امروزبرای ارزیابی حفاظتی رایگان نمودار یک خطی، سطوح جریان خطا و انواع تجهیزات خود را ارائه دهید، و مهندسان حفاظت ما گزارشی سفارشی با مدل‌های شکن، تنظیمات رله و طرح‌های هماهنگی توصیه‌شده ارائه خواهند داد. تمام محصولات مدار شکن ولتاژ بالا ما با 3 سال گارانتی، آموزش در محل و تیم پشتیبانی فنی 24/7 ارائه می شوند.ممیزی حفاظت رایگان خود را اکنون از Lugao Power Co.,Ltd درخواست کنید. و اطمینان حاصل کنید که دارایی های صنعتی شما با بهترین فناوری مدار شکن ولتاژ بالا در دسترس است. روی حفاظت سرمایه گذاری کنید، روی آرامش سرمایه گذاری کنید.
