کلیدهای مدار فشار قوی خلاء داخلی و خارجی چه تفاوت هایی دارند؟

در سیستم های توزیع برق مدرن، قطع کننده های مدار خلاء (VCB) تجهیزات بسیار مهمی برای تضمین ایمنی و پایداری منبع تغذیه هستند. عملکرد اصلی آنها قطع سریع جریان و جداسازی خطوط در هنگام خطا، جلوگیری از آسیب تجهیزات و قطع برق در مقیاس بزرگ است. با این حال، بسیاری از پرسنل خرید و مهندسی اغلب در مورد تفاوت بین VCBهای داخلی و خارجی هنگام انتخاب مدل سردرگم می شوند. اگرچه هر دو از فناوری خاموش کننده قوس خلاء استفاده می کنند، چرا تفاوت های طراحی قابل توجهی وجود دارد؟ و چگونه باید بر اساس سناریوهای پروژه انتخاب کرد؟

Lugao Power به عنوان یک تولید کننده حرفه ای تجهیزات برق، با ترکیب محصولات مدار شکن خلاء داخلی و خارجی، تفاوت های اصلی، ویژگی های طراحی و سناریوهای قابل اجرا این دو را تجزیه می کند تا به شما کمک کند تجهیزات مناسب را به راحتی انتخاب کنید.

مدار شکن خلاء (VCB) چیست؟

مدارشکن خلاء از خلاء هم به عنوان رسانه خاموش کننده قوس و هم به عنوان عایق استفاده می کند. آنها از یک محیط خلاء برای خاموش کردن قوس الکتریکی استفاده می کنند و در نتیجه مدار را کنترل و محافظت می کنند. این کار از استفاده از نفت یا گاز SF6 جلوگیری می کند و آن را ایمن تر و سازگارتر با محیط زیست می کند. آنها به طور گسترده در نیروگاه ها و پست ها، به ویژه در برنامه هایی که نیاز به عملیات مکرر دارند، استفاده می شوند.

اساسی ترین راه برای تشخیص آنها توسط محیط نصب آنها است. قطع کننده های مدار خلاء به طور عمده به دو دسته تقسیم می شوند: قطع کننده های مدار وکیوم فشار قوی داخلی: مناسب برای استفاده در محیط های بسته و کنترل شده داخلی، سازگار با تابلو برق استاندارد و برآورده کردن شرایط عملیاتی داخلی پایدار.

قطع کننده های مدار ولتاژ بالا در فضای باز: مناسب برای استفاده در محیط های مختلف نامطمئن در فضای باز، بدون نگرانی از شرایط آب و هوایی نامطلوب.

قطع کننده های مدار وکیوم ولتاژ بالا چه در داخل و چه در فضای باز، اصل خاموش کننده قوس هسته یکسانی دارند، اما ساختار، حفاظت و طراحی عایق آنها کاملاً سفارشی شده است تا با سناریوهای مختلف مطابقت داشته باشد.

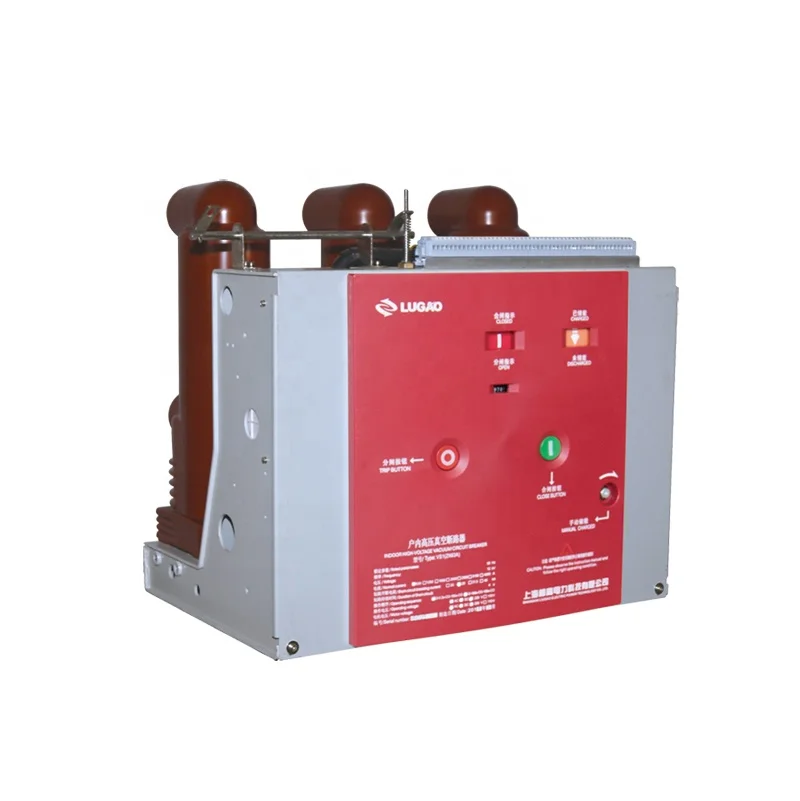

مدار شکن های خلاء داخلی (سری VS1)

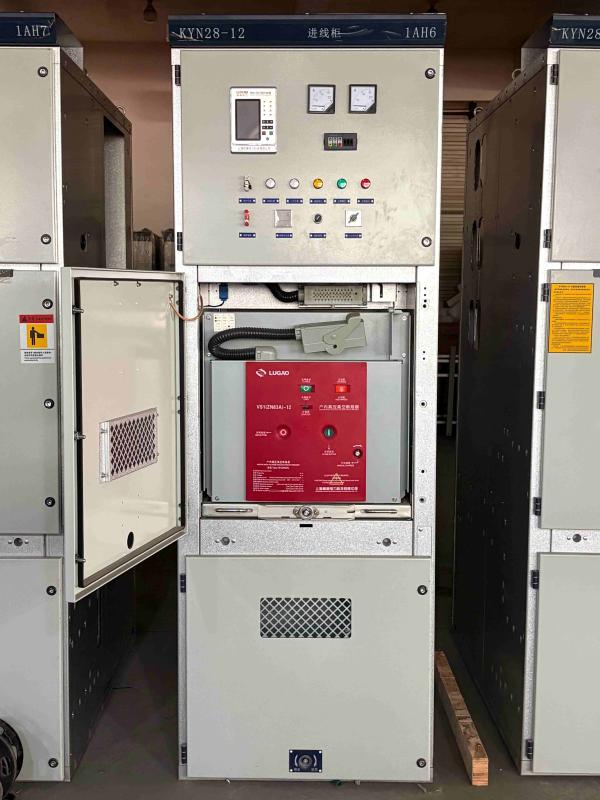

VCB داخلی رایج ترین نوع قطع کننده مدار است که معمولاً در فضاهای بسته مانند تابلو برق و پست های داخلی نصب می شود. قطع کننده های مدار خلاء داخلی Lugao Power نمونه ای معمولی از طرح های نصب شده روی کابینت هستند. مکانیسم عملیاتی در بدنه قطع کننده مدار ادغام شده است و به آن اجازه می دهد نه تنها به عنوان یک واحد نصب ثابت بلکه با یک مکانیسم پیشران اختصاصی برای تشکیل یک واحد واگن برقی استفاده شود. بخش مدار اصلی می تواند از قطب های یکپارچه مهر و موم شده برای دستیابی به کوچک سازی قطع کننده مدار و عملکرد بدون تعمیر و نگهداری استفاده کند. می توان آن را به تابلو برق مانند KYN28A-12 مجهز کرد و واحدهای نوع ثابت را نیز می توان به تابلو برق سری XGN مجهز کرد.

ویژگی های طراحی

1. ساختار ماژولار فشرده، قابل انطباق با کلید استاندارد

ابعاد VCB داخلی کاملاً مطابق با ابعاد تابلو برق استاندارد مانند KYN28 طراحی شده است. این یک ساختار قاب مدولار را اتخاذ می کند، که امکان جاسازی مستقیم در کابینت را برای نصب فراهم می کند و استفاده از فضای توزیع برق داخلی را به حداکثر می رساند. مدار شکن خلاء داخلی Lugao دارای یک قطع کننده خلاء، مکانیزم عملیاتی و واحد کنترل است. پنل جلویی مجهز به دکمه های باز و بسته شدن و چراغ های نشانگر وضعیت برای عملکرد راحت و نظارت توسط اپراتورها است.

2. درجه بندی حفاظت پایه، مناسب برای محیط های داخلی تمیز

از آنجایی که در یک محیط داخلی خشک، بدون باران و بدون اشعه UV نصب می شود، رتبه حفاظتی VCB داخلی معمولاً IP20 ~ IP40 است و فقط به محافظت در برابر تماس تصادفی با انگشتان و ابزارها و مقادیر کمی گرد و غبار نیاز دارد، بدون نیاز به مقابله با شرایط آب و هوایی سخت.

3. ساختار عایق رزین اپوکسی، مناسب برای شرایط عملیاتی کابینت

محفظه خاموش کننده قوس VCB داخلی با آستین های رزین اپوکسی محصور شده است که عایق فاز به فاز و فاز به زمین را فراهم می کند، مناسب برای محیط خشک و تمیز داخل تابلو. اندازه جمع و جور است و عایق قابل اعتمادی را ارائه می دهد.

4. ایزولاسیون ایمنی که از طریق دنده سوئیچ به دست می آید

خود VCB داخلی یک سوئیچ جداکننده قابل مشاهده ندارد. عملکرد ایزولاسیون ایمنی توسط سوئیچ اتصال زمین و سوئیچ جداکننده تابلو به دست می آید که برای سناریوهایی با حفاظت جامع قفل کابینت مناسب است.

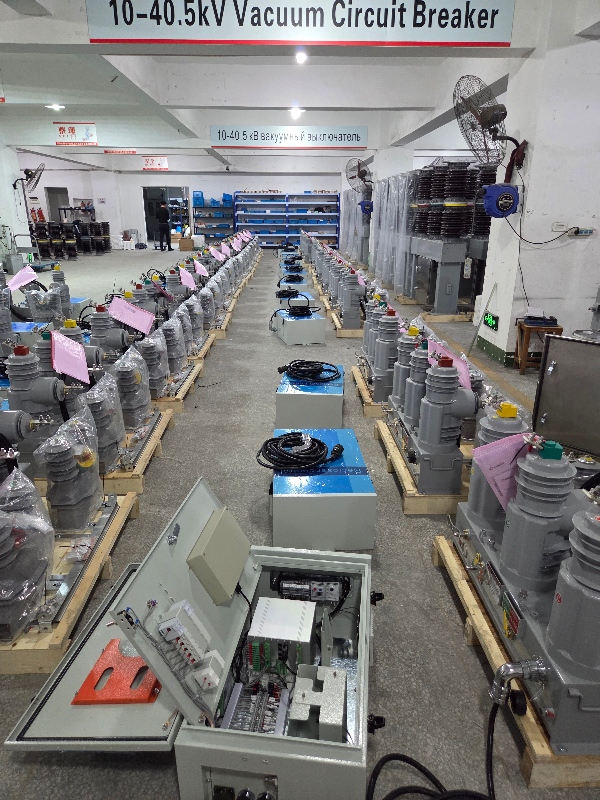

مدار شکن خلاء فضای باز (سری ZW32)

از آنجایی که VCBهای فضای باز باید برای مدت طولانی در معرض هوای آزاد قرار گیرند، زیرا با شرایطی مانند آفتاب و باران، اختلاف دمای شدید و آلودگی گرد و غبار مواجه هستند، طراحی آنها بر دوام و محافظت تأکید دارد. ویژگی های VCB های خارجی Lugao Electric با اندازه کوچک، وزن سبک، خواص ضد تراکم و عملکرد بدون نیاز به تعمیر و نگهداری آنها است:

ویژگی های طراحی

1. ساختار سه فاز پس از نوع کاملا محصور شده با آب بندی بالا

مدار شکن های خلاء فضای باز طراحی کاملاً مهر و موم شده ای دارند و به سطح حفاظت IP65 و بالاتر دست می یابند. آنها کاملاً ضد آب، ضد گرد و غبار و ضد تراکم هستند و امکان عملکرد پایدار در محیط های باران، برف و گرد و غبار را برای مدت طولانی فراهم می کنند. آنها همچنین در برابر دمای بالا، اشعه ماوراء بنفش و پیری مقاوم هستند و تحت تأثیر تغییرات آب و هوای بیرون قرار نمی گیرند.

2. بوش های عایق لاستیک سیلیکونی با فاصله خزش بزرگ

مدار شکن های خلاء فضای باز از بوش های عایق لاستیک سیلیکونی (یا سرامیکی) با فاصله خزش زیاد استفاده می کنند. در مقایسه با بوشینگ‌های رزین اپوکسی داخلی، فاصله خزش طولانی‌تری را فراهم می‌کند و از تخلیه فلاش اوور در محیط‌های مرطوب و آلوده بیرونی جلوگیری می‌کند و مقاومت بالایی در برابر پیری UV ارائه می‌دهد.

3. عملیات راحت و انعطاف پذیر ایمنی را تضمین می کند. مدار شکن های خلاء فضای باز Lugao را می توان به صورت دستی، الکتریکی یا از راه دور کار کرد. آنها قطع و وصل به وضوح قابل مشاهده را فراهم می کنند و از ایزوله الکتریکی قابل اعتماد در طول تعمیر و نگهداری بدون نیاز به کلیدهای قطع اضافی اطمینان حاصل می کنند و آنها را برای محیط های بیرونی بدون تابلوی بسته مناسب می کند.

4. گزینه های نصب انعطاف پذیر قابل تطبیق با سناریوهای فضای باز. VCB های فضای باز از روش های مختلف نصب، از جمله نصب روی میله و نصب روی زمین پشتیبانی می کنند و نیاز به یک اتاق توزیع داخلی اختصاصی را از بین می برند. این باعث می شود آنها به ویژه برای مکان هایی که نیاز به عملیات مکرر دارند مناسب باشند.

جدول مقایسه تفاوت های اصلی بین مدار شکن های خلاء داخلی و خارجی

چگونه مدارشکن خلاء مناسب برای پروژه خود انتخاب کنیم؟

هنگام انتخاب یک VCB، روی سه جنبه کلیدی تمرکز کنید: محیط نصب، الزامات حفاظتی، و سناریوهای نگهداری:

1. محیط نصب را اولویت بندی کنید. اگر تجهیزات در یک فضای بسته مانند تابلو برق داخلی یا اتاق توزیع نصب شده باشد، یک VCB داخلی کافی است که هزینه کمتر و سازگاری بهتر را ارائه می دهد. با این حال، برای خطوط هوایی در فضای باز یا سناریوهای نصب شده روی قطب، یک VCB در فضای باز باید انتخاب شود. در غیر این صورت، تجهیزات به سرعت در اثر باران، تراکم و آلودگی آسیب می بینند.

2. شدت محیط را ارزیابی کنید. برای محیط های به شدت آلوده و خورنده مانند مناطق ساحلی و پارک های صنعتی شیمیایی، حتی محیط های سرپوشیده باید VCB های داخلی با سطح حفاظت بالا را در اولویت قرار دهند. در مناطق بیرونی بسیار آلوده، فاصله خزش زیاد و VCBهای ضد رسوب در فضای باز باید انتخاب شوند.

3. نیازهای تعمیر و نگهداری را در نظر بگیرید. برای سناریوهای فضای باز از راه دور، VCB های فضای باز را با سوئیچ های قطع یکپارچه و طراحی های بدون نیاز به تعمیر و نگهداری اولویت بندی کنید تا مشکلات نگهداری در محل را کاهش دهید. برای سناریوهای داخلی، یک مدل VCB داخلی مناسب بر اساس پیکربندی تابلو برق انتخاب کنید.

به عنوان یک کارخانه با بیش از 20 سال تجربه تولید، Lugao Power می تواند راه حل های سفارشی انتخاب VCB را بر اساس سطح ولتاژ پروژه شما، پارامترهای جریان و محیط نصب ارائه دهد و به شما کمک کند تا مناسب ترین تجهیزات را مطابقت دهید.

سوالات متداول: مدار شکن خلاء داخلی در مقابل فضای باز

1. آیا می توانم برای صرفه جویی در هزینه از VCB داخلی در فضای باز استفاده کنم؟

این توصیه نمی شود. کلیدهای مدار خلاء داخلی فاقد ویژگی های لازم برای استفاده در فضای باز هستند، مانند عایق ضد باران، مقاوم در برابر اشعه ماوراء بنفش و مقاوم در برابر آلودگی. این یک خطر ایمنی است و گارانتی را باطل می کند.

2.آیا همان مدل VCB می تواند برای پروژه های داخلی و خارجی کار کند؟

قابل تعویض نیستند. اگرچه آنها از همان فناوری شکست خلاء استفاده می کنند، طراحی های مکانیکی و عایق آنها به طور خاص برای محیط های خاص طراحی شده است. استفاده از نوع نادرست می تواند منجر به آسیب های زودرس و خطرات ایمنی شود.

3.آیا VCB های فضای باز نیاز به تعمیر و نگهداری دارند؟

قطع کننده های مدار خلاء فضای باز Lugao با ساختاری کاملاً بسته طراحی شده اند که امکان کارکرد کم تعمیر و نگهداری یا بدون تعمیر و نگهداری را فراهم می کند. با این حال، بازرسی بصری منظم از وضعیت عایق همچنان توصیه می شود.

4.آیا منطق انتخاب برای VCBهای داخلی و خارجی برای 10 کیلو ولت و 35 کیلو ولت یکسان است؟

منطق دقیقاً یکسان است، ابتدا محیط نصب را تعیین کنید، اصل انتخاب بدون توجه به سطح ولتاژ بدون تغییر باقی می ماند.

5.آیا تفاوت قیمت زیادی بین دو نوع VCB وجود دارد؟

برای مشخصات ولتاژ و جریان یکسان، VCBهای فضای باز گرانتر از داخلی هستند. این به این دلیل است که مدل بیرونی از عایق مقاوم در برابر آب و هوا، ساختار ضد آب کاملاً مهر و موم شده و پوسته ضخیم‌تر استفاده می‌کند که در نتیجه هزینه‌های ساخت و مواد بالاتری را به همراه دارد.
