ویژگی های ساختاری و روش های نگهداری کابینت توزیع برق XL-21 چیست؟

ویژگی های ساختاری

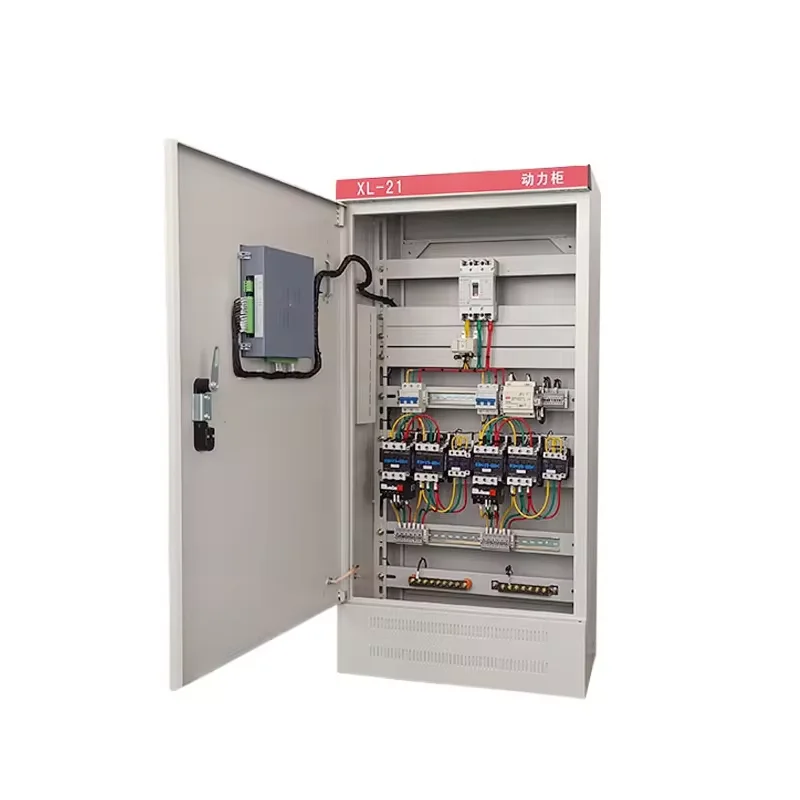

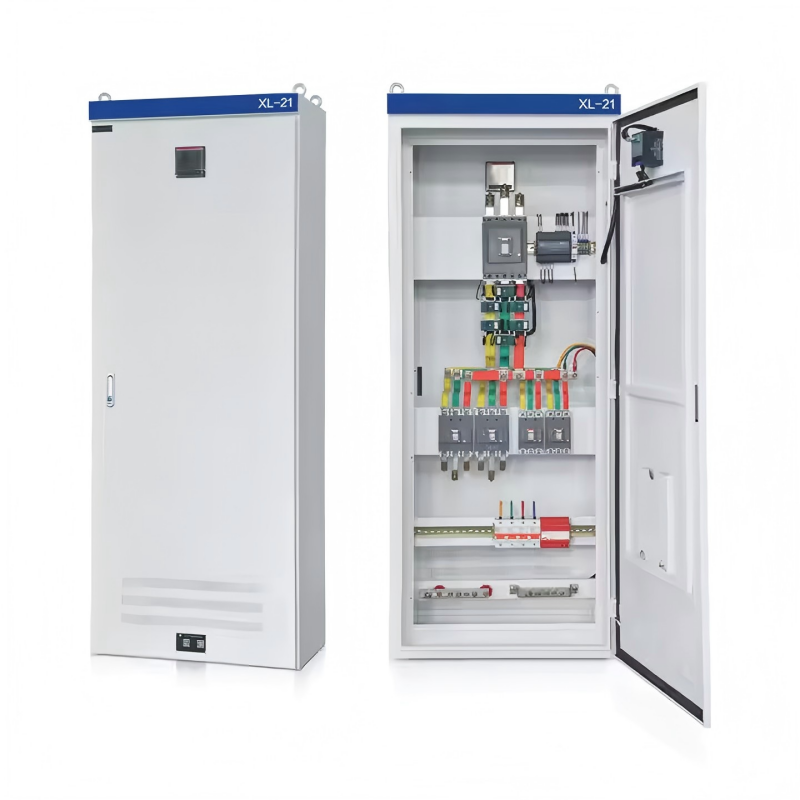

کابینت توزیع برق ولتاژ پایین XL-21 عمدتاً برای توزیع برق در شرکت های صنعتی و معدنی با استفاده از سیستم های سه فاز، سه سیم و سه فاز، چهار سیم با فرکانس AC تا 50 هرتز و ولتاژ تا 500 ولت و همچنین برای روشنایی برق استفاده می شود. این یک محفظه محصور است که از صفحات فولادی خم شده ساخته شده است. دسته عملکرد سوئیچ چاقو در ستون جلوی سمت راست بالا قرار دارد و سوئیچ برق را فراهم می کند. یک ولت متر برای نشان دادن ولتاژ شین بر روی تابلوی توزیع نصب شده است. درب جلو تمامی اجزای داخلی را برای بازرسی و نگهداری آسان در معرض دید قرار می دهد. این کابینت توزیع از اجزای پیشرفته استفاده می کند که منجر به طراحی فشرده، نگهداری آسان و پیکربندی سیم کشی انعطاف پذیر می شود. علاوه بر قطع کننده های مدار هوا و فیوزهای حفاظت در برابر اتصال کوتاه، کابینت دارای کنتاکتورها و رله های حرارتی نیز می باشد. درب جلو دکمه ها و چراغ های نشانگر را در خود جای می دهد.

استفاده و نگهداری

• پس از نصب یا تعمیرات اساسی و قبل از راه اندازی، جعبه توزیع برق باید تحت بازرسی ها و آزمایشات زیر قرار گیرد (بازرسی ها و تست های پس از تعمیرات اساسی به ماهیت تعمیرات اساسی بستگی دارد).

• بررسی کنید که تجهیزات الکتریکی و سیم کشی ثانویه نصب شده در جعبه توزیع برق با الزامات نقشه مطابقت دارند.

• بررسی کنید که کلیدهای چاقویی و کلیدهای مدار مورد استفاده برای کار، انعطاف پذیر و بدون چسبندگی باشند.

• بررسی کنید که تجهیزات الکتریکی در تماس خوبی هستند و الزامات عملیاتی مورد نظر را برآورده می کنند.

• بررسی کنید که جعبه توزیع برق عاری از اجسام خارجی باشد و پیچ های محکم کننده قطعات شل نباشند.

محیط عملیاتی

• دمای محیط: -50 درجه سانتی گراد تا +40 درجه سانتی گراد، با میانگین دمای 24 ساعت که از +36 درجه سانتی گراد تجاوز نمی کند.

• ارتفاع: بیش از 2000 متر نباشد.

• رطوبت نسبی: در رطوبت هوای محیط 40+ درجه سانتیگراد از 50% تجاوز نکند.

                             رطوبت نسبی بالاتر در رطوبت های پایین تر مجاز است (مثلاً 90٪ در +20 درجه سانتیگراد)، و تراکم متوسط ​​مجاز است تا نوسانات دما را در نظر بگیرد.

• دستگاه باید با شیب بیش از 5 درجه نسبت به عمود نصب شود. دستگاه باید در مکانی بدون لرزش، ضربه و خوردگی شدید نصب شود.
