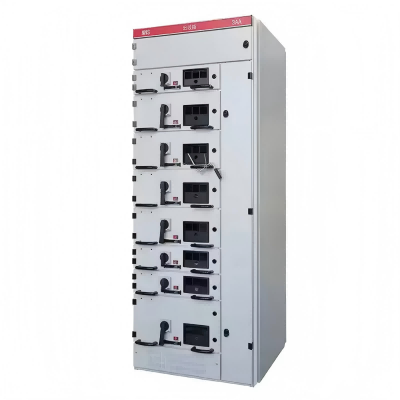

انواع و طرح های مختلف تابلو برق فشار ضعیف MNS چیست؟

لوگائوقاب تابلو برق ولتاژ پایین MNS از مواد C شکل با یک ماژول 25 میلی متری استفاده می کند که از طریق اتصال دهنده ها به هم متصل می شود تا انواع ساختارهای کابینت و واحدهای کشو را برای رفع نیازهای مختلف تشکیل دهد. کابینت MCC از قطعات پلاستیکی مهندسی با مقاومت بالا و مقاوم در برابر شعله برای افزایش ایمنی استفاده می کند. علاوه بر این، پنل‌های عملکردی از مدل‌های خارجی اصلاح شده و با یک ماژول 200 میلی‌متری ترکیب شده‌اند، که آن را برای طراحی‌های ترکیبی PC و کابینت MCC مناسب‌تر می‌کند. واحدهای قابل برداشت و بدنه کابینت دارای یک دستگاه قفل کننده قابل اعتماد برای جلوگیری از تعویض بار در هنگام روشن شدن سوئیچ است و ایمنی را افزایش می دهد. کابینت به طور کلی از صفحات فولادی نورد سرد پس از عملیات غیرفعال سازی مونتاژ می شود، اما صفحات فولادی با روکش آلومینیوم-روی نیز می توانند با توجه به نیاز کاربر استفاده شوند.

• انواع کلید

1. کابینت های پذیرش و صحافی اتوبوس

قطع کننده های مدار داخلی و بین المللی مختلف از نوع قاب مانند سری های RMW1، CW1، NA1، DW45، CDW7، MT و E، به عنوان سوئیچ اصلی برای ارائه عملکردهای دریافت یا اتصال گذرگاه استفاده می شوند. 2. کابینت مرکز برق (کامپیوتر)

توزیع برق از انواع مختلفی از قطع کننده های مدار داخلی و بین المللی مانند سری های DW45، NA1، CDW7MT و E استفاده می کند.

3. مرکز کنترل موتور (MCC)

سوئیچ اصلی هر مدار که از کشوهای بزرگ و کوچک تشکیل شده است از یک قطع کننده مدار قالبی با ظرفیت بالا یا یک کلید بار چرخشی با فیوزها استفاده می کند.

4. کابین جبران توان راکتیو

• نوع کشو

پنج اندازه موجود است که همگی بر اساس ارتفاع 8E (200 میلی متر) هستند. طراحی مدولار اجازه می دهد تا ارتفاع نصب مؤلفه 1800 میلی متری موثر باشد، که منجر به چیدمان کابینت ساده تر و زیباتر می شود. •8E/4: 4 یونیت کشو به صورت موازی در فضایی به ارتفاع 200 میلی متر، عرض 150 میلی متر و عمق 400 میلی متر مونتاژ شده اند.

•8E/2: 2 واحد کشو به صورت موازی در فضایی به ارتفاع 200 میلی متر، عرض 300 میلی متر و عمق 400 میلی متر مونتاژ شده اند.

•8E: 1 واحد کشو در فضایی با ارتفاع 200 میلی متر، عرض 600 میلی متر و عمق 400 میلی متر مونتاژ شده است.

•16E: 1 واحد کشو در فضایی به ارتفاع 400 میلی متر، عرض 600 میلی متر و عمق 400 میلی متر مونتاژ شده است.

•24E: 1 واحد کشو در فضایی به ارتفاع 600 میلی متر، عرض 600 میلی متر و عمق 400 میلی متر مونتاژ شده است.
