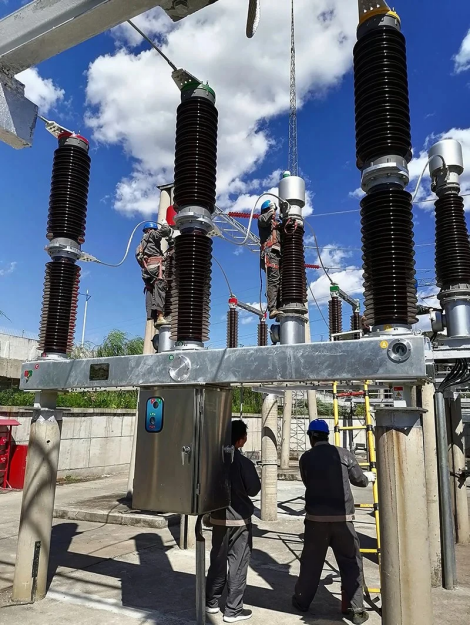

دستگاه خلاء Hexafluoride گوگرد در فضای باز مدار شکن

قطع کننده مدار Hexafluoride Sulfur یک سوئیچ ولتاژ بالا است که به طور گسترده در سیستم های برق مورد استفاده قرار می گیرد. این دستگاه از گاز هگزا فلوراید گوگرد به عنوان محیط خاموش و عایق قوس استفاده می کند ، دارای عملکرد عالی قوس و استحکام عایق الکتریکی است و به طور گسترده در ولتاژ متوسط ​​و بالا 35kV 550kV و ولتاژ فوق العاده ولتاژ 800kV در فضای باز استفاده می شود.

بیایید ابتدا در مورد برنامه آن صحبت کنیم. این می تواند برای سوئیچینگ و محافظت در خارج از کشور ژنراتور در نیروگاه ها ، محافظت از خطوط انتقال ولتاژ بالا و ترانسفورماتورها در پست ها و محافظت از موتورهای بزرگ و ولتاژ در سیستم های انرژی صنعتی استفاده شود.

ساختار آن شامل چندین قسمت است. از جمله آنها می توان به بدنه قطع کننده مدار ، مانند تماس های متحرک و استاتیک ، اتاق های خاموش کننده قوس ، میله های رسانا و غیره اشاره کرد. همچنین مکانیسم های عملیاتی مانند مکانیسم های عملیاتی بهار و مکانیسم های عملیاتی هیدرولیک وجود دارد که معمولاً برای هدایت مخاطبین به باز و بسته شدن استفاده می شوند. سیستم عایق بنزین دستگاه های پر کردن ، تخلیه و بازیابی گاز SF6 را در بر می گیرد. سیستم کنترل و حفاظت می تواند کنترل از راه دور و محافظت از گسل را تحقق بخشد.

از نظر اصل کار ، چندین مرحله از بسته شدن و باز کردن و خاموش کردن قوس وجود دارد. در هنگام بستن مدار قطع کننده ، مکانیسم عملیاتی تماس با حرکت را به سمت تماس استاتیک سوق می دهد تا یک مسیر را تشکیل دهد. هنگام باز کردن مدار ، تماس متحرک برای جدا کردن یک قوس ، از تماس استاتیک جدا می شود. در طی فرآیند خاموش کردن قوس ، گاز SF6 تحت عمل قوس درجه حرارت بالا تجزیه می شود و تعداد زیادی از ذرات بارگذاری شده تولید شده با ذرات خنثی ARC برخورد می کنند و درجه یونیزاسیون آن را کاهش می دهند و سرعت خاموش کردن قوس را تسریع می کنند.

ویژگی ها نیز بسیار قابل توجه است. ظرفیت خاموش کردن قوس گاز SF6 حدود 100 برابر هوا است و استحکام عایق حدود 2.5 برابر هوا است. این به قطع کننده مدار اجازه می دهد تا در یک حجم کوچک به ولتاژ بالا و ظرفیت شکستن جریان بالا برسد. طراحی معقول مخاطبین و اتاقهای خاموش کننده قوس ، بار کار تعمیر و نگهداری را کاهش می دهد و عمر طولانی مدت دارد.

به طور خلاصه ، با عملکرد عالی و دامنه کاربرد گسترده خود ، قطع کننده های مدار Hexafluoride گوگرد در فضای باز موقعیت مهمی را در سیستم های قدرت مدرن اشغال می کنند. در آینده انتظار می رود از نظر اطلاعاتی و حفاظت از محیط زیست فضای توسعه بیشتری داشته باشد و به یکی از تجهیزات کلیدی ضروری تبدیل شود. قطع کننده های مدار Hexafluoride گوگرد در فضای باز دارای مدل ها و مشخصات متنوعی هستند (مانند مجهز به میانه ، نوع مخزن و غیره).برای جزئیات بیشتر ، لطفاً صفحه جزئیات محصول ما را بررسی کنید.
